Описание

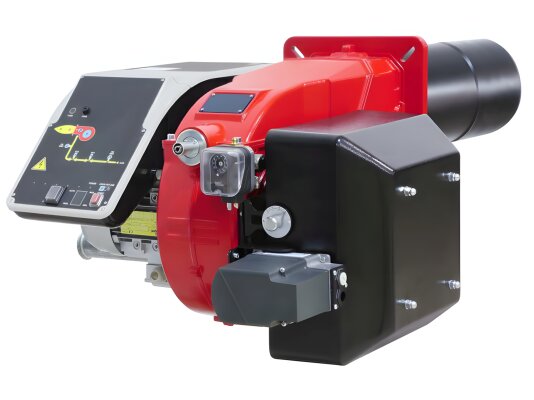

Газовая горелка CIB Unigas C120A M-.PR.SR.RU.A.1.80.EA работает в прогрессивном режиме под управлением внешнего термостата. Мощность регулируется в диапазоне от 300 до 1200 кВт. Автоматизация функций и устройство контроля герметичности газовых клапанов обеспечивают безопасную работу системы сжигания. Модель со стандартной огневой головой, газовой рампой и пластиковым воздухозаборником.
Основные характеристики:
- рабочая среда: природный газ;
- прогрессивное 2-ступенчатое регулирование мощности в диапазоне 300-1200 кВт;
- давление газа в магистрали подачи: < 360/ 500 мбар (клапаны Dungs MBDLE/ Siemens VGD);
- уровень пыле-, влагозащиты электрических компонентов: IP40;
- звуковое давление: 80 дБ (измерено на расстоянии 1 метра);
- температурные условия: -10...+50 °C.
Автоматизация и безопасность
Работой горелки управляет блок автоматики. Менеджер горения контролирует все стадии розжига и горения, работу подключенных устройств, блокирует горелку при обнаружении неполадок и рисков утечки газа.
Для повышения надежности оборудования горелка оснащена системой контроля герметичности клапанов. Проверка активируется при каждом запуске оборудования.
Газовая горелка работает в повторно-кратковременном режиме. Через каждые 24 часа топочный автомат инициирует перезапуск горелки для активации функции диагностики компонентов системы безопасности.
Реле давления газа отслеживает входящее давление рабочей среды и подает сигнал блоку автоматики о недопустимых отклонениях.
Достаточность воздуха на горение контролируется с помощью реле. Датчик сигнализирует топочному автомату о несоответствии давления заданным параметрам для блокировки системы.
Комплектация и особенности горелки
- В корпус встроен вентилятор для эффективной подачи воздуха в камеру сгорания, создания условий для оптимального смесеобразования, легкого розжига, стабильного горения пламени.
- Горелка оснащена стандартной головой сгорания длиной 380 мм. Её положение можно регулировать для максимальной адаптации под конструкцию котла.
- Воздух и газ подаются в топку по отдельным каналам. Электрический сервопривод действует пропорционально на воздушную заслонку и дроссельный газовый клапан. Регулировка объема отработанных газов и эффективности горения осуществляется с помощью одного кулачка с варьируемым профилем.
- В комплект поставки входит газовая рампа с двумя отсечными клапанами, блоком контроля герметичности. Диаметр присоединения газа: DN 80.
- Эта модель поставляется с пластиковым воздухозаборным коробом (АБС-пластик).
Применение
Газовая горелка CIB Unigas совместима с котлами и теплогенераторами большинства производителей. Применяется в отопительном, водогрейном оборудовании, технологических теплогенераторах мощностью до 960 кВт. Подходит для котлов с реверсивной топкой, чугунных, 3-ходовых.
Преимущества:
- прогрессивное 2-ступенчатое регулирование мощности в широком диапазоне;
- принудительный наддув, устойчивое пламя в топках всех типов;
- регулировка головы сгорания, адаптация под конструкцию котла;
- проверка герметичности клапанов, высокий уровень безопасности;
- эргономичная панель управления, удобство настройки и контроля параметров горения.
Рабочее помещение
Газовая горелка устанавливается в сухих, чистых помещениях с вентиляцией для безопасного, полного сжигания газа, исключения застоя или недостатка воздуха для горения. Вблизи с горелкой не допускается размещение взрывоопасных предметов и веществ, лаков, скоплений пыли.
