Описание
Промышленная прогрессивная горелка для сжигания газа. Мощность изменяется в 2-ступенчатом режиме с плавным переходом между ступенями под управлением внешнего термостата. В комплект поставки входит длинная огневая голова, пластиковый короб воздухозаборника и газовая рампа с блоком контроля герметичности. Регулируемая огневая голова позволяет использовать горелку для котлов разных конфигураций, а встроенная система наддува поддерживает стабильное горение при любой нагрузке.
Конструкция и особенности горелки

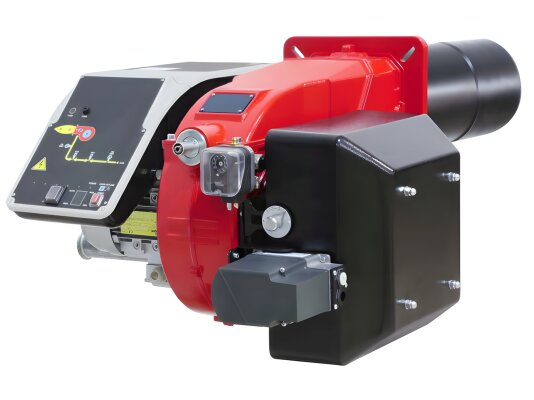

- Газовая горелка CIB Unigas C120A M-.PR.LR.RU.A.1.80.EA полностью автоматизирована. Функции управления и контроля всех этапов горения выполняет топочный автомат. Режим работы повторно-кратковременный. Микропроцессорный блок не реже одного раза в 24 часа отключает и заново запускает горелку для активации диагностики работоспособности устройств, отвечающих за безопасность функционирования. Электронные и электрические элементы защищены от пыли/ влаги по стандарту IP40.
- Горелка оснащена вентилятором для нагнетания воздуха в камеру сгорания. Система принудительного наддува создает оптимальные условия для образования равномерной газовоздушной смеси, быстрого розжига, стабильного горения пламени в топках всех типов.
- Длинная огневая голова 490 мм регулируется по глубине вылета для оптимизации положения горелки в котлах разных конструкций.
- В комплект поставки входит компактная газовая рампа с двумя электромагнитными отсечными клапанами и блоком контроля герметичности. Параметры присоединения газа: DN 80. Максимальное давление газа в магистрали подачи: 360/ 500 мбар (при использовании клапанов Dungs MBDLE/ Siemens VGD).
- Регулировка мощности горелки достигается изменением положения пламенной головы. Задается геометрия пламени, количество вырабатываемой тепловой энергии. Газ и воздух поступают в камеру сгорания по отдельным каналам и смешиваются в зоне образования пламени.
- Электрический сервопривод пропорционально действует на воздушную заслонку и газовый дроссельный клапан. Оснащен кулачком с варьируемым профилем для оптимизации показателей отработанных газов и достижения максимальной эффективности от сгорания газа.
Применение
Газовая горелка входит в состав промышленных водогрейных, отопительных котлов, печей, паро-, теплогенераторов, технологических теплоснабжающих установок мощностью до 960 кВт. Подходит для комплектации котлов разного типа: чугунных, 3-ходовых, с реверсивной топкой.
Преимущества:
- прогрессивное регулирование мощности в широком диапазоне;
- принудительная подача воздуха, стабильное горение в топках разного типа;
- система контроля герметичности клапанов;
- регулируемая огневая голова,
- продуманная эргономика, удобство настройки и эксплуатации.
Техобслуживание
В ходе регулярного ТО необходимо очищать крыльчатку от загрязнений, проверять степень чистоты защитной решетки вентилятора, воздушного короба для удаления препятствий в линии подачи воздуха, очищать или заменять сопло, проверять состояние уплотнения между горелкой и котлом (при необходимости поводить замену), осматривать фильтр (заменять картридж). Все операции должен выполнять квалифицированный персонал.
