Описание

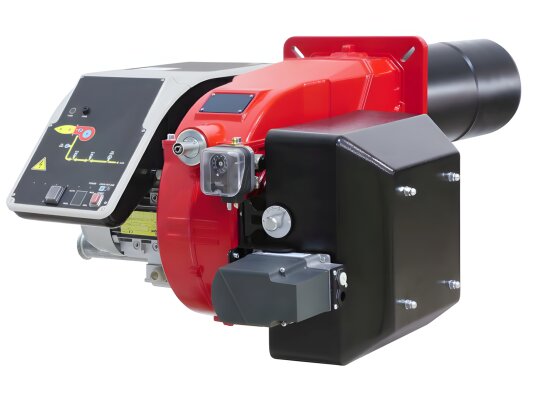

Промышленная горелка для сжигания газа с прогрессивным регулированием мощности и длинной пламенной головой. Работает в автоматизированном режиме, что делает её эффективной и безопасной в эксплуатации. Благодаря встроенной системе наддува поддерживает стабильное горение в любых топках.
Широкий спектр применения
Газовая горелка CIB Unigas C120A M-.PR.LR.RU.A.0.80 совместима с котлами с реверсивной топкой, чугунными, трехходовыми. Используется в промышленных системах отопления, нагрева воды, печах, теплогенераторах, технологических установках мощностью до 960 кВт.
Испытана в камерах сгорания, соответствующих требованиям EN676. Для других применений требуется согласование с компанией-производителем.
Автоматизированное управление
Газовая горелка работает автоматически. Всеми функциями и устройствами управляет менеджер горения со встроенным микропроцессором. Топочный автомат контролирует работу всех систем и подключенного оборудования, блокирует горелку при возникновении рисков утечки газа и неполадках.
Горелка работает с прерывистым циклом. Каждые 24 часа топочный автомат перегружает горелку для диагностики элементов системы безопасности.
Мощный вентилятор
Встроенный вентилятор с электродвигателем 1,5 кВт нагнетает воздух под давлением. Создает условия для получения однородной смеси газ-воздух, устойчивого горения без пульсаций в топках разного типа. Горелка может использоваться в котлах с повышенным аэродинамическим сопротивлением в камере сгорания.
Продуманная эргономика
Горелка оснащена эргономичной панелью с индикацией, кнопкой перезапуска, переключателями и другими элементами управления и контроля.
Адаптация под конструкцию котла
За счет регулируемой огневой головы газовая горелка CIB Unigas может точно позиционироваться в котлах разных конструкций.
Управление подачей газа/ воздуха
Воздух и газ поступают по отдельным каналам и смешиваются в зоне образования пламени.
Электрический сервопривод действует пропорционально на воздушную заслонку и дроссельный газовый клапан. Кулачок с варьируемым профилем позволяет оптимизировать объем дымовых газов и эффективность горения.
Реле давления газа и реле давления воздуха отслеживают давление газа/ воздуха и сигнализируют блоку автоматики о недопустимых отклонениях. Топочный автомат блокирует работу горелки при несоответствии давления заданным параметрам.
Основные параметры:
- сжигание природного газа;
- 2-ступенчатое прогрессивное регулирование, управление внешним термостатом;
- диапазон регулирования: 300-1200 кВт;
- максимальное давление газа в магистрали подачи: 360 мбар (Dungs MBDLE)/ 500 мбар (Siemens VGD);
- пыле-, влагозащита встроенных электрических компонентов: IP40;
- температура окружающего воздуха: -10...+50 °C, влажность не более 80%.
Комплектация
Горелка оснащена длинной 490 мм огневой головой, газовой рампой с двумя автоматическими клапанами, пластиковым воздухозаборником.
