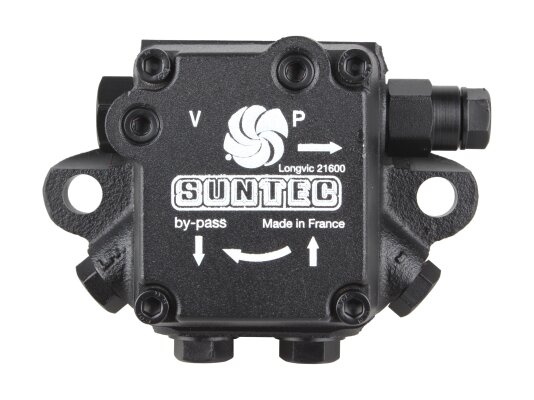

Насос для горелки Weishaupt AE 67 C 7285 4P
Альтернативные артикулы
- Weishaupt We601618
Описание
Насос для горелки Weishaupt AE 67 C 7285 4P встраивается в жидкотопливные горелки промышленного назначения. Нагнетает топливо под давлением до 28 бар. Это базовая модель, оснащенная регулирующим давление клапаном без функции запирания. Производительность зависит от вязкости, температуры и давления топлива, составляет 84 л/ч при вязкости 5 сСт и давлении 11 бар.
Устройство и особенности
Насос готов к 2-трубному подключению. Канал слива закрыт байпасной заглушкой. При монтаже насоса в однотрубную систему необходимо заменить заглушку байпаса на стальную с шайбой. Для задания параметров давления топлива предусмотрен ручной регулятор.
Основным рабочим органом является шестеренный механизм, который всасывает топливо из бака, пропускает через встроенный фильтр с рабочей областью 6 см², толкает на регулирующий давление клапан и далее к форсунке. Лишнее топливо отправляется в линию возврата при двухтрубной схеме подключения, или на линию всасывания при однотрубной конфигурации системы.
Стравливание воздуха в установках с обратной линией происходит автоматически, в однотрубных – через перепускное отверстие муфты линии форсунки.
В этой модели нет запорной функции. Для ее обеспечения используется внешний электромагнитный клапан, приобретаемый дополнительно.
Характеристики и особенности:
- рабочая среда: дизельное топливо;
- настройка давления на форсунку в диапазоне 8-28 бар, по умолчанию – 14 бар;
- исполнение для однотрубных и двухтрубных систем (поставка с завода – с заглушкой байпаса);
- использование в системах с внешним электромагнитным клапаном;
- сетчатый фильтр на входе для удаления твердых частиц величиной от 150 мкм;
- вращение против часовой стрелки / выход к форсунке с левой стороны;
- регулирующий давление клапан без функции запирания;
- установка с помощью фланцевого соединения ∅ 54 мм;
- размещение в произвольном положении, кроме осью вверх;
- эксплуатационные температуры (t топлива в насосе): 0...+60 °C;
- автоматический выход лишнего воздуха в двухтрубных установках;
- допустимая вязкость топлива: 2...75 сСт;
- степень фильтрации: 150 микрон.
Применение
Дизельные насосы для горелок применяются в промышленных системах отопления, технологическом теплоснабжающем оборудовании. Подходят для жидкотопливных горелок широкой линейки производителей..
