Описание

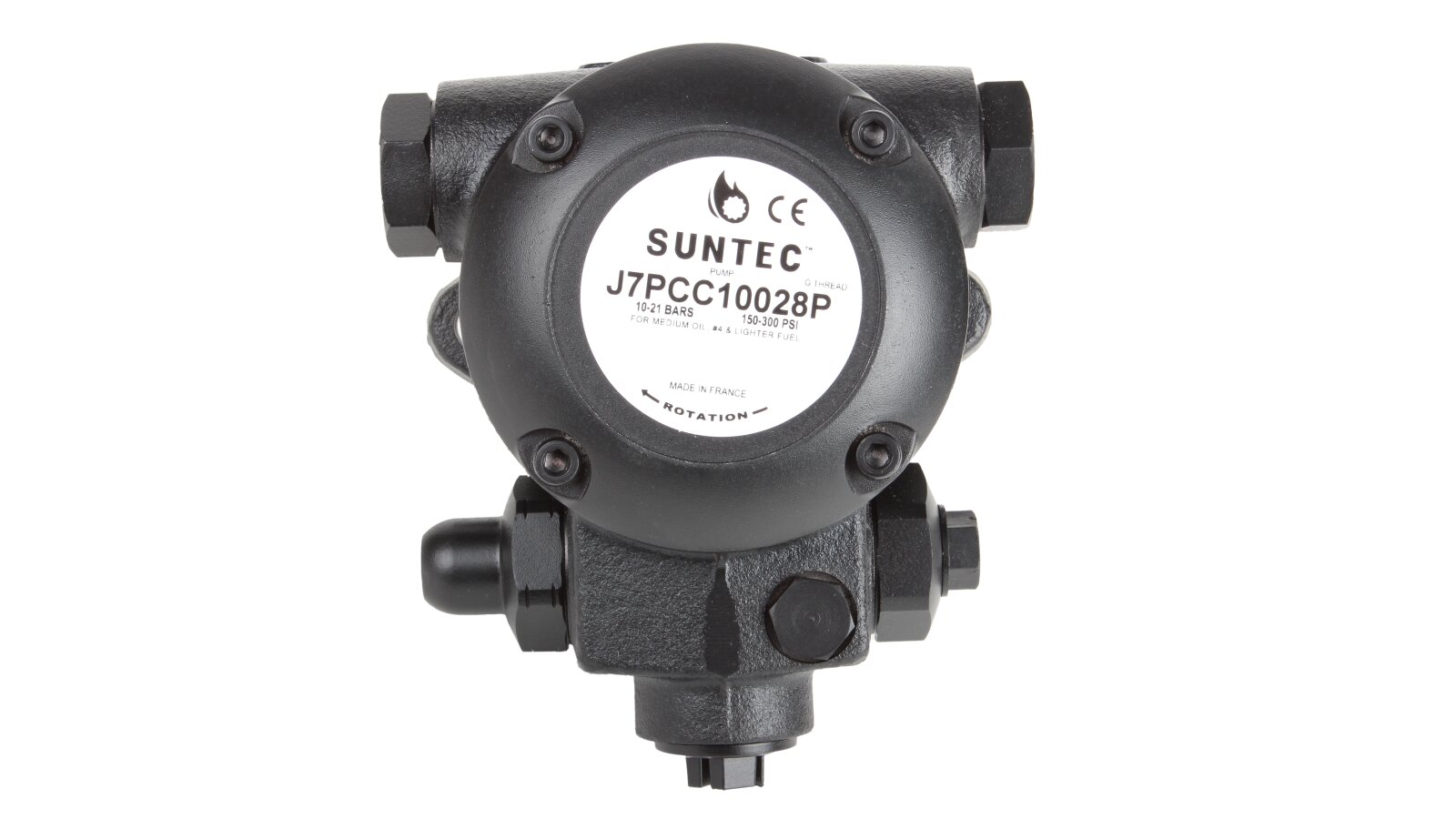

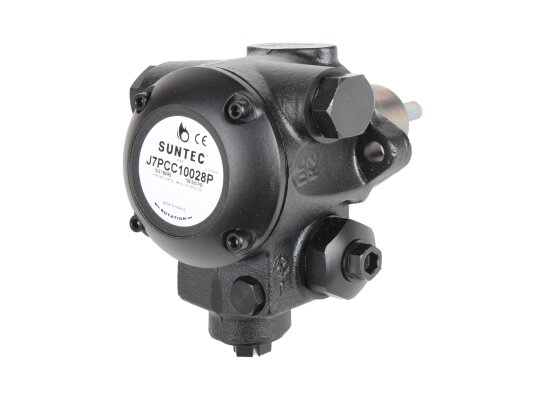

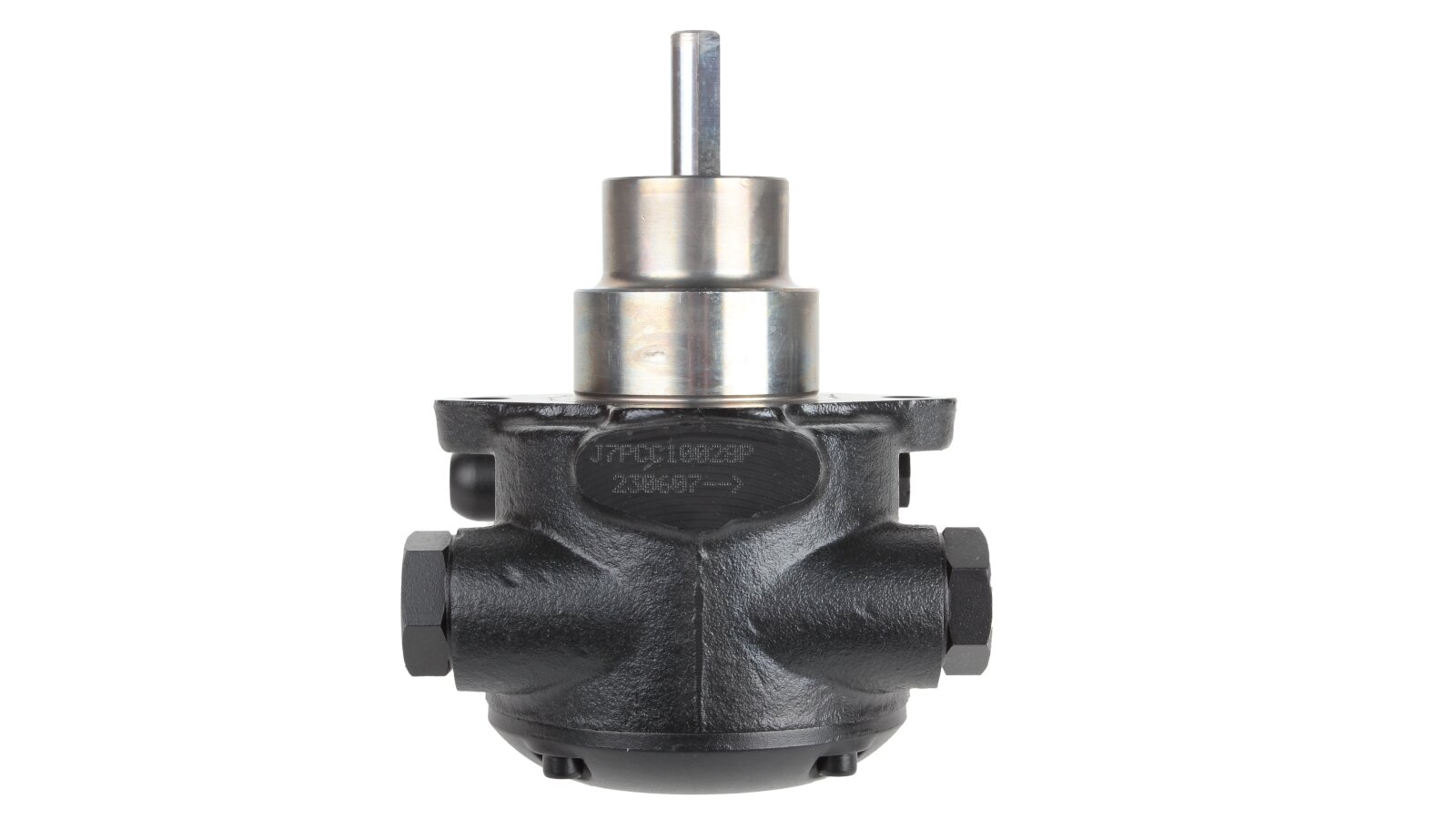

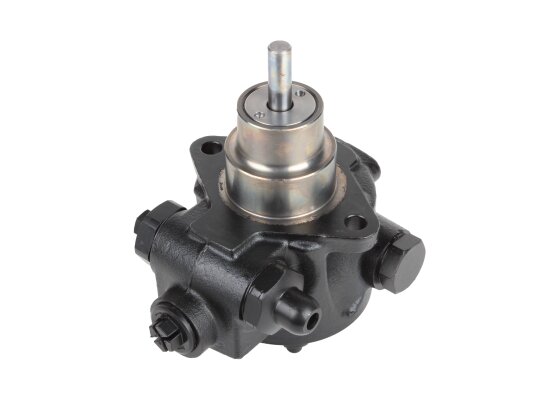

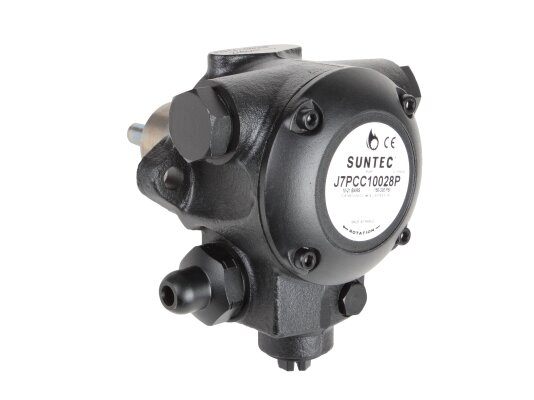

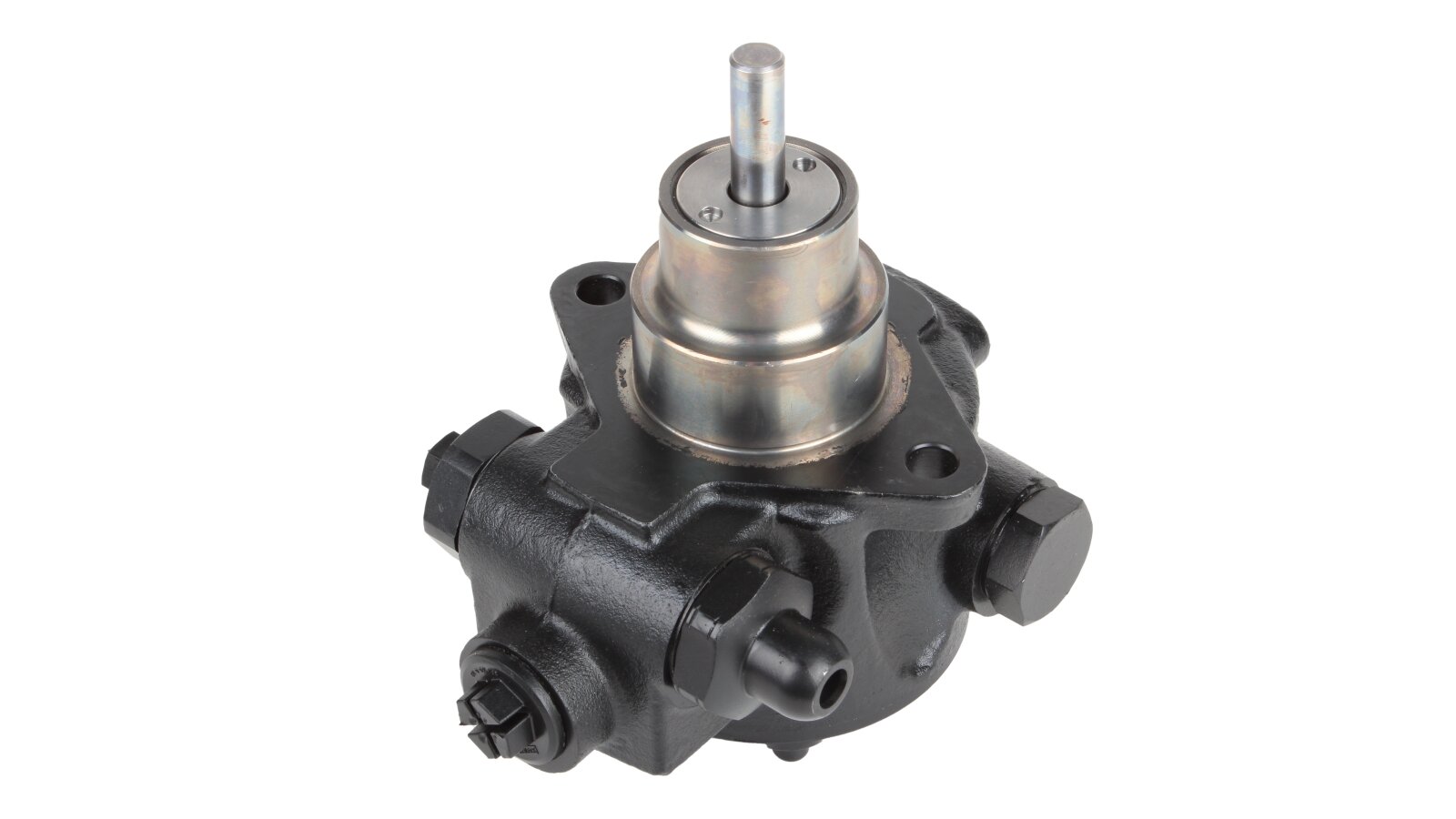

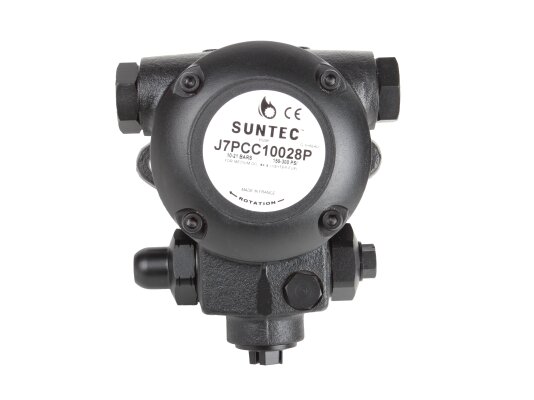

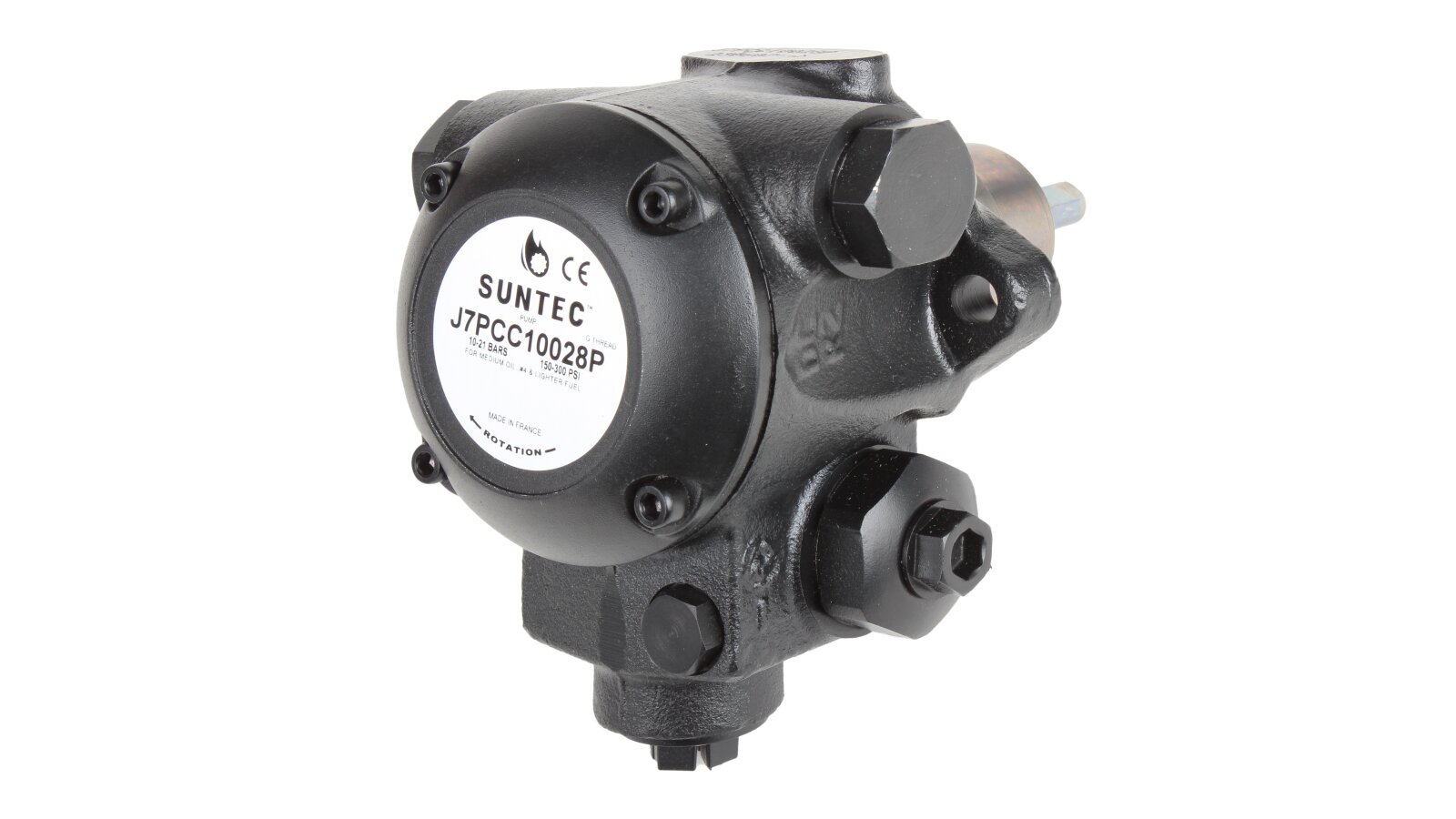

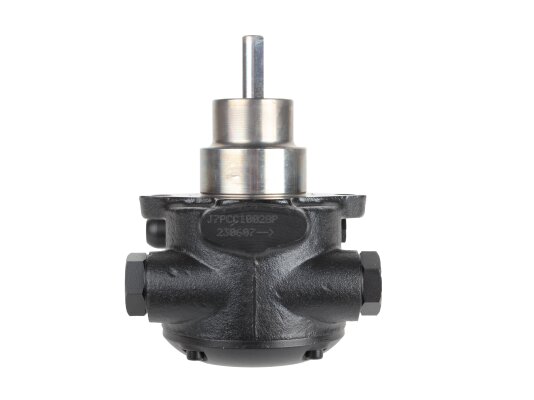

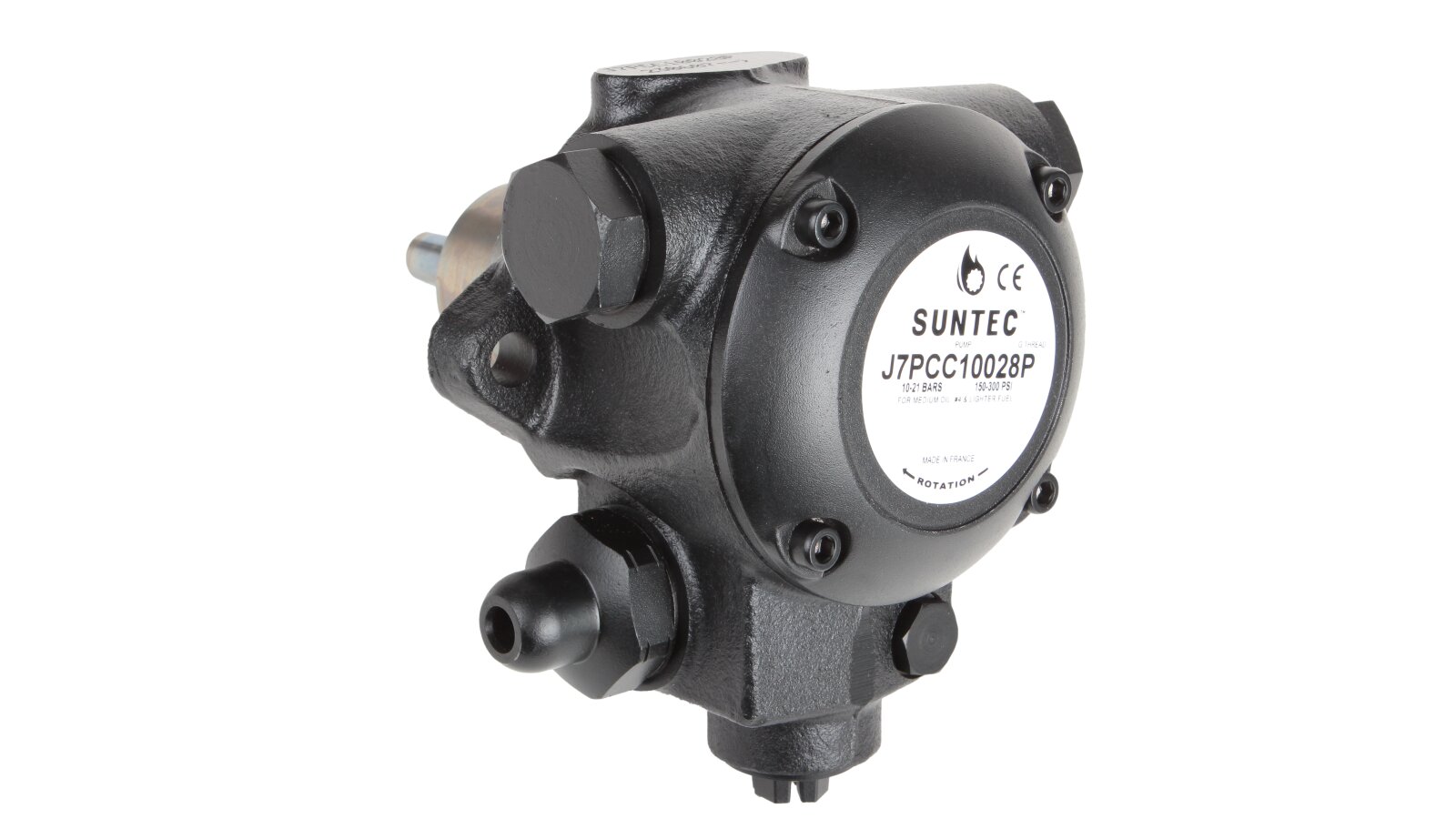

Насос для горелки Suntec J 7 PCC 1002 8P предназначен для комплектации жидкотопливных горелок мощностью 400-3000 кВт. Нагнетает топливо на форсунку под давлением до 21 бар. Производительность варьируется в зависимости от вязкости нефтепродуктов и установленных параметров давления (составляет 287 л/ч при 5 сСт /12 бар). Насос входит в серию с клапаном регулировки давления. Электромагнитный клапан отсутствует.
Рабочие характеристики и особенности:
- перекачиваемая среда – дизтопливо, средневязкое топливо;
- диапазон настройки параметров нагнетания: 10-21 бар (по умолчанию – 12 бар);
- для систем с внешним э/м клапаном с запорной функцией;
- выход на форсунку слева;
- клапан регулировки давления без запирания;
- сетка с рабочей областью очистки 97 см² и фильтрующей способностью 170 мкм;
- отверстия присоединения всасывающей/ обратной линии диаметром 1/2 дюйма;
- стандартный фланцевый монтаж, ∅ 54 мм;
- простая регулировка напора топлива с помощью винта на корпусе;
- конструкция высокой надежности и износостойкости;
- устойчивость к повышенным температурам топлива, до +90 ºC;
- любая монтажная ориентация (исключить нагрузку на ось);
- порты для измерительных приборов, используемых при настройке системы;
- автоматический выход воздуха в установках с двумя трубами;
- давление на входе потока/ в обратной линии – не выше 1,5 бар.
Конструкция насоса
В заводском исполнении насос для горелки Suntec J 7 PCC 1002 8P настроен на 2-трубное подключение. Байпасная заглушка установлена в отверстие слива для работы на две трубы. При однотрубном подключении пробку следует выкрутить с помощью ключа и закрыть канал.
Ключевым механизмом, отвечающим за всасывание топлива из бака и подачу на форсунку, является пара шестерней. Для защиты зубчатой пары топливо освобождается от посторонних примесей с помощью сетчатого разборного фильтра. Регулярно требуется очищать сетку от накопившейся грязи.
