Описание
Датчик пламени Siemens QRB4A-B050B70 – устройство детектирования с нормальным уровнем чувствительности. Применяется в системах безопасности жидкотопливных горелок для контроля желтого пламени в видимом световом диапазоне и передачи сигналов на блок управления. Способен учитывать также части спектра посторонних источников освещения, что требует применения стандартных мер защиты.
Исполнение и комплектация

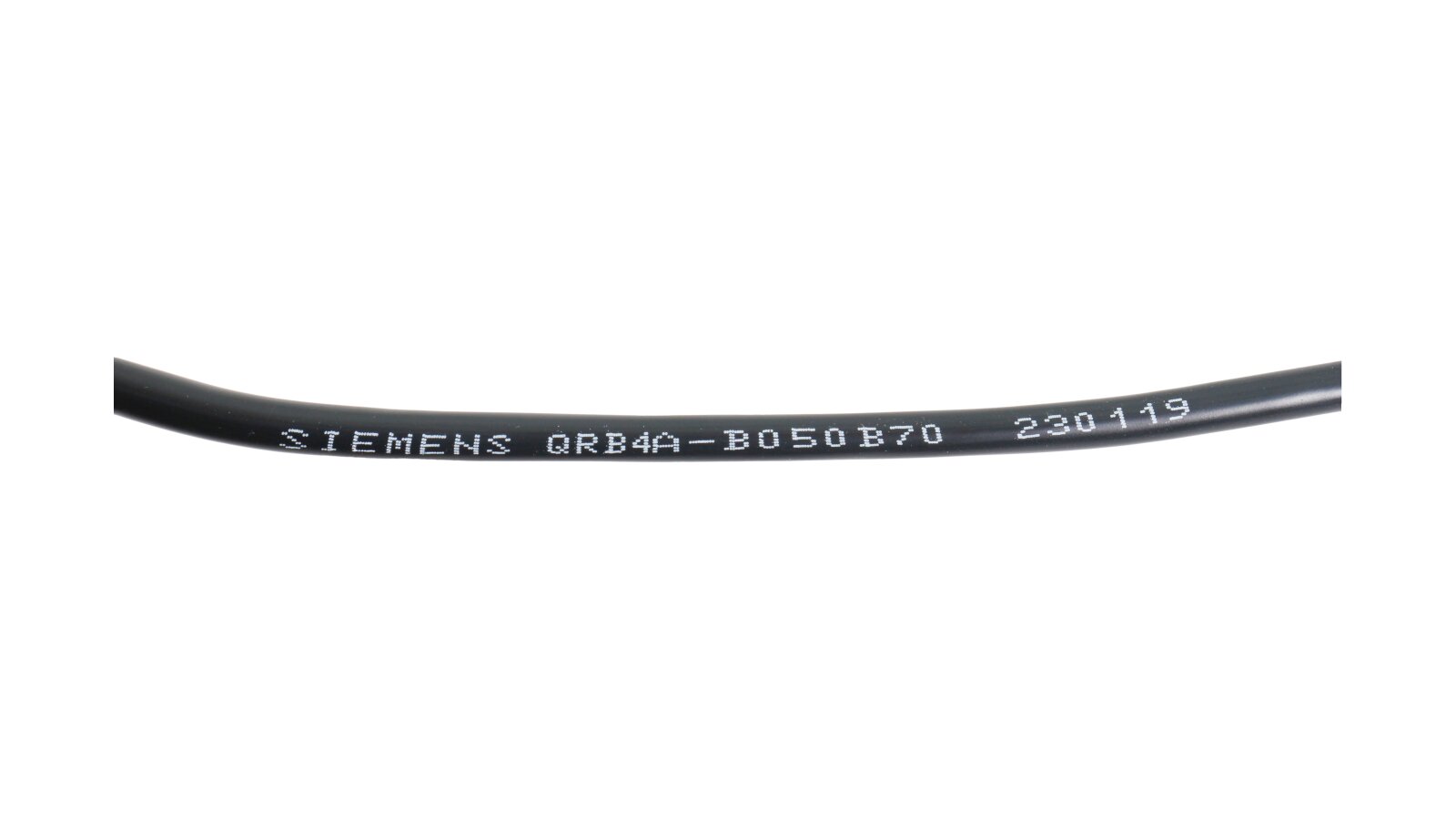

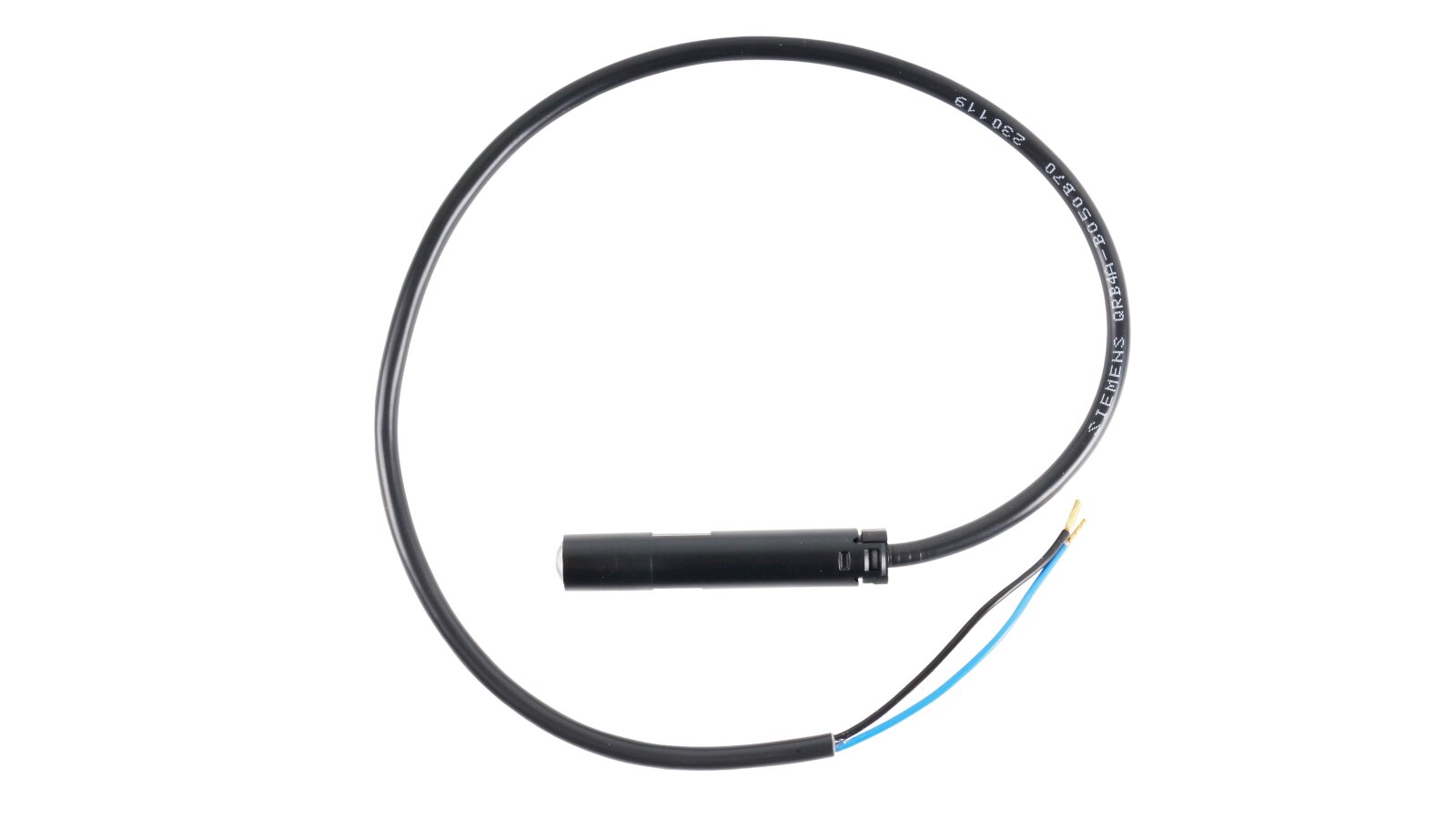

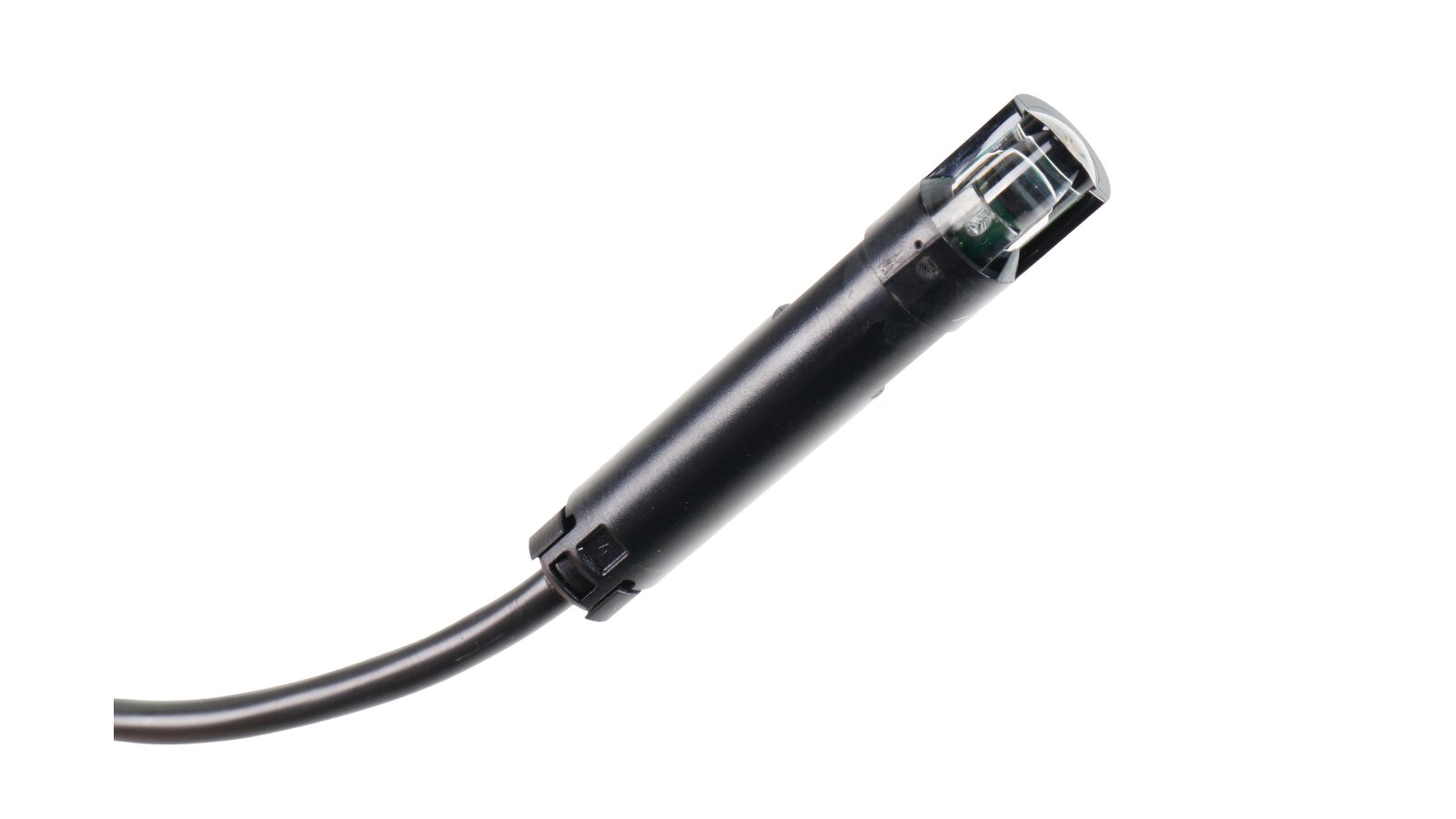

Светочувствительный элемент датчика Siemens QRB4 помещен в небольшой корпус со стационарно подключенным кабелем питания. Конец кабеля зачищен, предусмотрен наконечник. Токопроводящие медные жилы заизолированы термопластичной оболочкой (ПВХ). Датчик пламени QRB4A-B050B70 поставляется без аксессуаров для крепления на горелку.
Особенности и основные параметры:
- обычная чувствительность фотоэлемента;
- видимость: боковая (90°) и фронтальная;
- для автоматов типа LMO/ LMV2/ LMV3, по запросу LME7/ LME8;
- установка в горелки с повторно-кратковременным режимом работы;
- повышенный уровень пылевлагозащиты корпуса, класс IP 54;
- длина кабеля электропитания – 500 мм;
- диапазон температур эксплуатации: от -20 до +60 °С;
- установка в любом положении.
Установка датчика пламени
Все работы по монтажу и обслуживанию выполняются квалифицированным специалистом. При установке датчика важно исключить помехи и потери сигнала. Необходимо учитывать, что фотодиод может реагировать на излучение от посторонних источников света.
При эксплуатации датчика запрещено образование конденсата, обледенение, попадание воды на корпус. В противном случае повышается риск поражения током и поломки/ некорректной работы прибора.
Достоинства:
- фронтальное и боковое освещение;
- оптимальная чувствительность;
- стационарный кабель с термоизоляцией;
- корпус с повышенным уровнем пылевлагозащиты;
- простота монтажа и подключения;
- возможность эксплуатации при минусовых температурах.
В нашем каталоге представлены также датчики пламени для горелок с высоким, регулируемым уровнем чувствительности. Узнать подробнее о характеристиках оборудования можно у консультантов АНКАС.
