Описание
Датчик пламени Siemens QRB1B-D042B20B является элементом системы контроля пламени жидкотопливных горелок. Реагирует на желтый свет пламени, излучаемый при сжигании жидкого топлива. Подключается к топочному автомату, функционирующему в повторно-кратковременном режиме. Отличается высокой чувствительностью, широкой зоной видимости, компактными габаритами корпуса, удобством установки и позиционирования.
Подробнее о датчике пламени

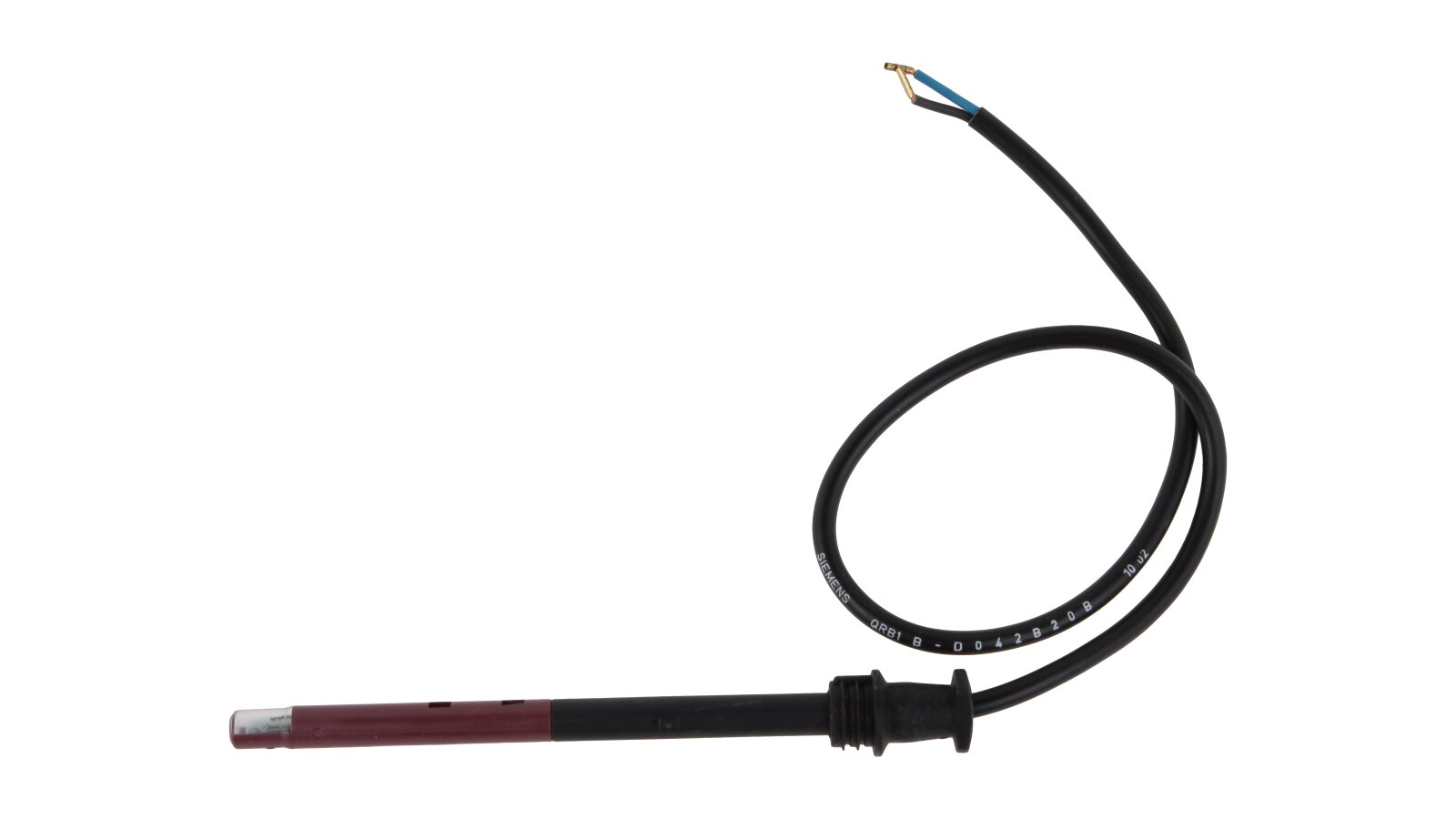

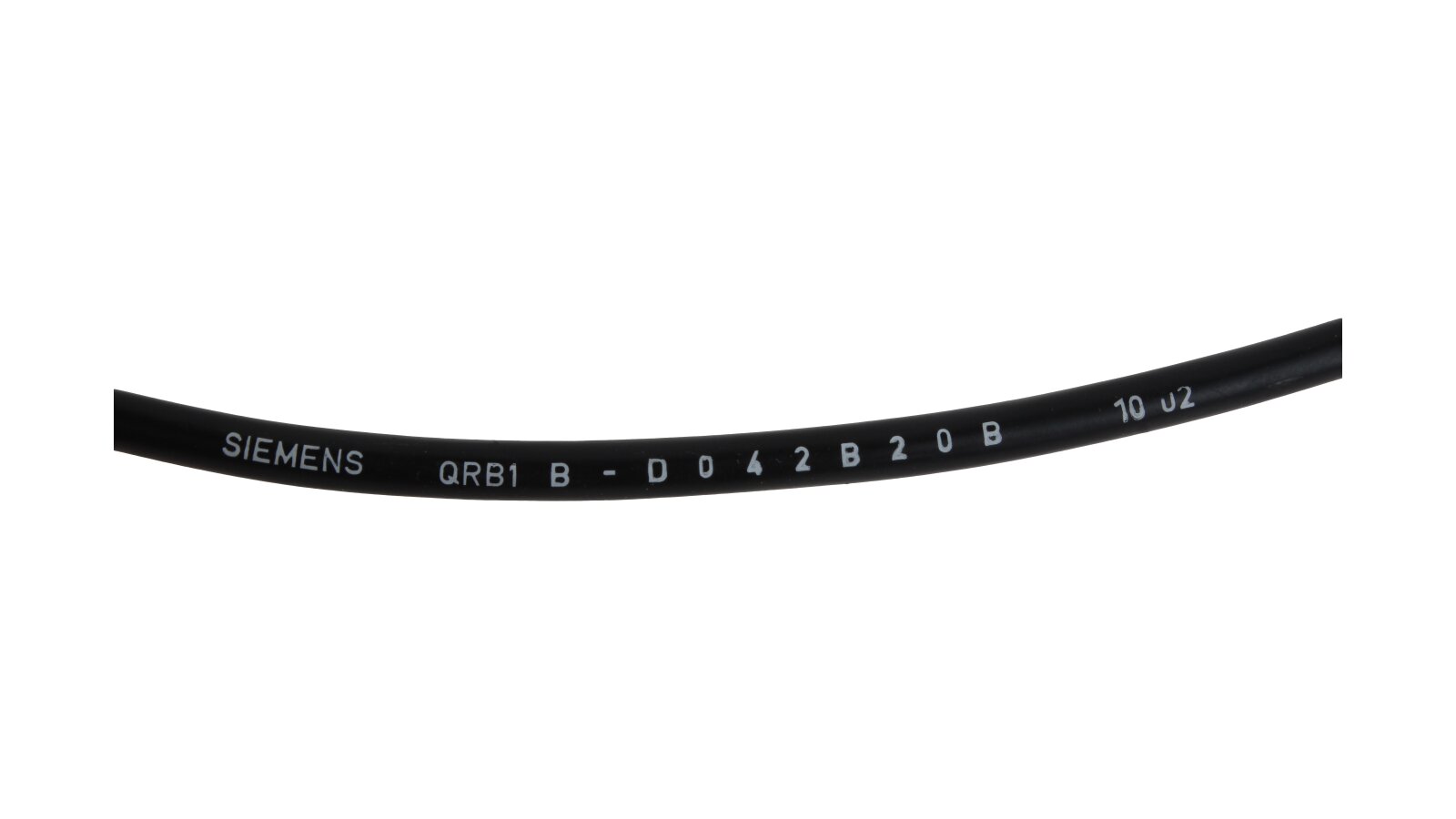

Датчик собран в компактном корпусе длиной 137 мм, к которому присоединен 2-жильный кабель длиной 250 мм с термопластичной электроизоляцией (ПВХ, оболочка диаметром 5,1 мм). Свободным концом кабель подключается к блоку автоматики. Светочувствительным элементом является фоторезистор.

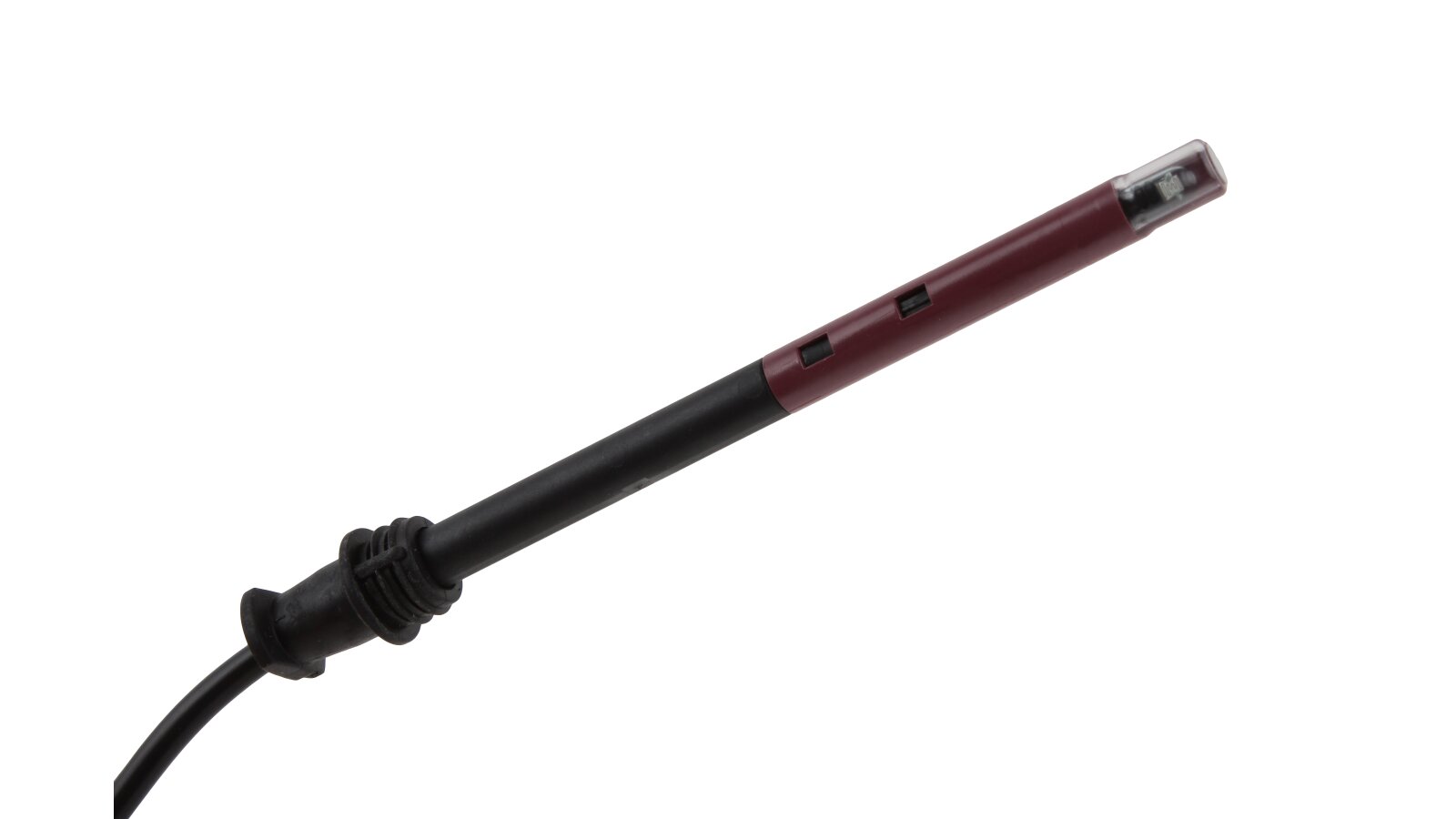

Надежное виброустойчивое крепление датчика осуществляется с помощью мягкой полимерной вставки. Благодаря уплотнению и соединительным ребрам вставки прибор надежно фиксируется. Для монтажа на горелку требуется подготовить отверстие с поперечным пазом. Направляющая пружина позволяет точно позиционировать фоторезистор относительно пламени.
Датчик Siemens QRB1 совместим с топочными автоматами типа LAL/ LOA/ LMO/ LMV. Направляет на блок управления электрические сигналы о наличии/ отсутствии пламени для регулирования подачи топлива.
Особенности и характеристики:
- высокая чувствительность, около 600 nm;
- замеры сбоку и прямо;
- светочувствительный элемент – фоторезистор;
- регистрация излучения желтого пламени при горении жидкого топлива;
- пыле-, влагозащита класса IP 40;
- любое монтажное положение;
- применение в жидкотопливных горелках с непостоянным рабочим циклом;
- нетребовательность в обслуживании;
- комплектация зажимом;
- точное позиционирование по отношению к пламени за счет фиксатора;
- компактные размеры прибора, облегчающие установку.
Условия эксплуатации
Датчик пламени рассчитан на работу в условиях температур окружающего воздуха -20...+60 ºC и относительной влажности < 95%. Не допускается образование конденсата, льда, попадание на корпус воды.
Обратите внимание!
Фоторезистивные датчики пламени для горелок Siemens QRB1 реагируют на отдельные части спектра излучения от посторонних источников (приборы освещения, обшивка огнеупорного кирпича камеры сгорания, солнечная радиация и пр.). В связи с чем, требуется соблюдение мер безопасности при выборе места установки и эксплуатации датчиков.
