Описание
ИК-датчик пламени Siemens QRB1B-A033B40B контролирует горение желтого пламени жидкого топлива в видимом световом диапазоне. Подключается к блоку автоматики Siemens с прерывистым циклом, сигнализирует о наличии/ угасании пламени для управления подачей топлива на горелку. Характеризуется высокой чувствительностью, компактными размерами, виброустойчивым монтажом, широкой зоной обзора.
Подробнее о датчике пламени

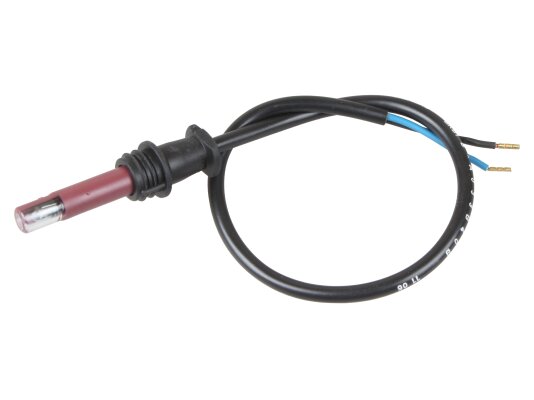

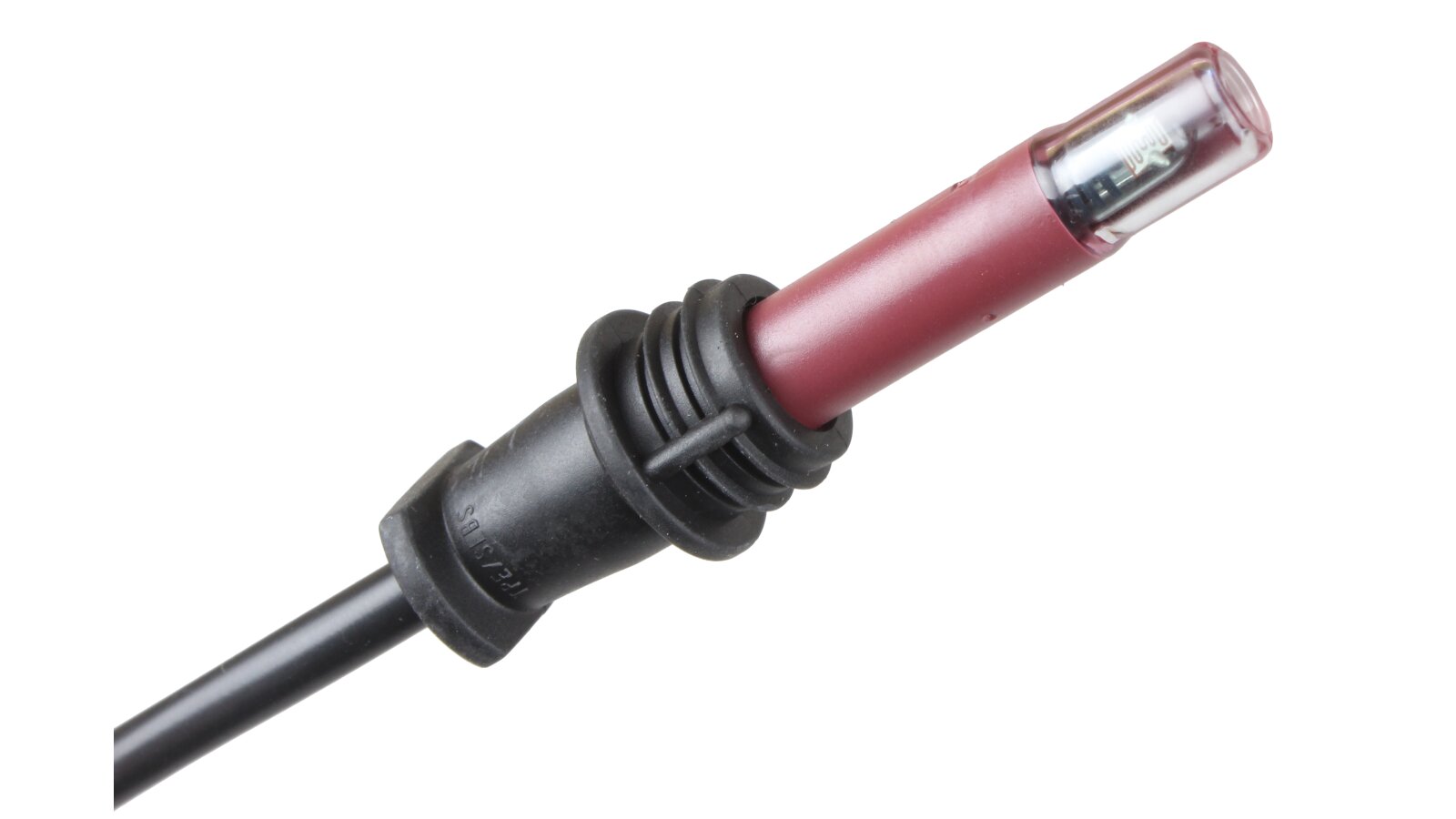

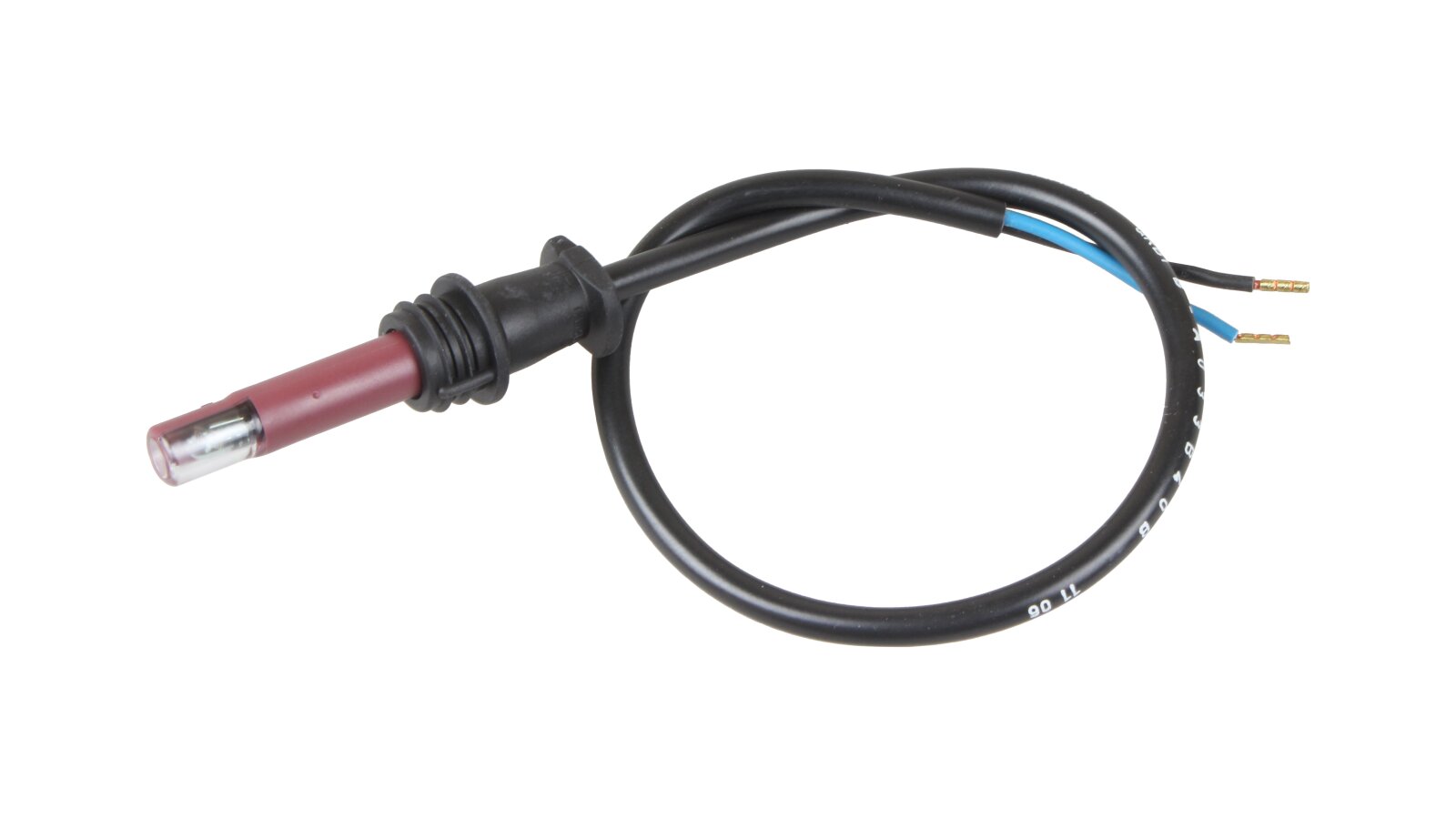

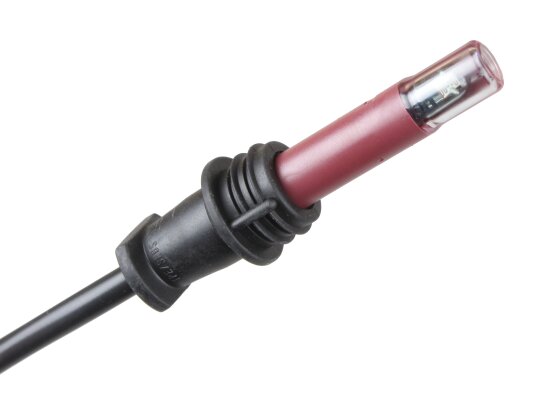

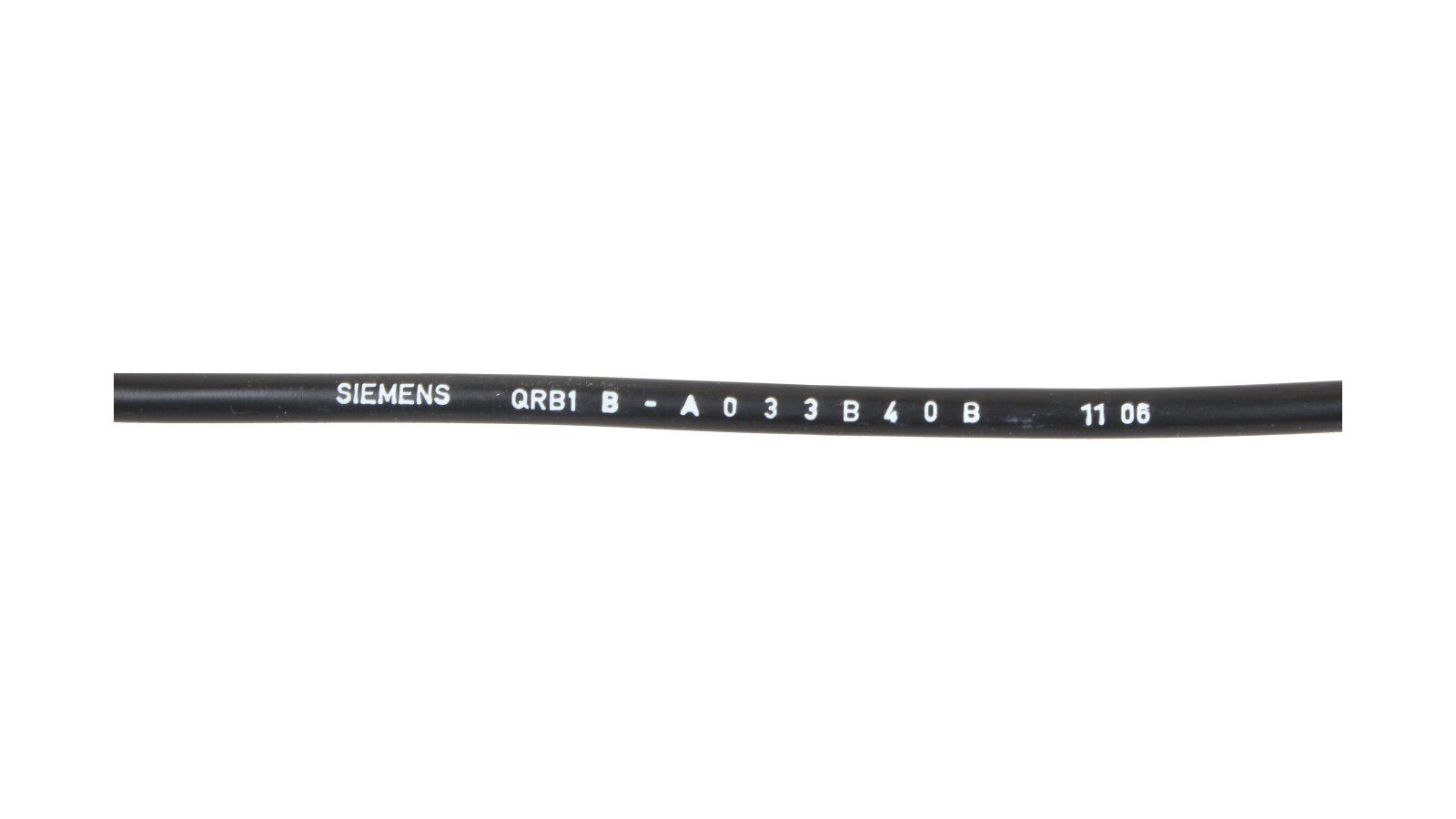

Датчик рассчитан на работу с топочными автоматами типа LAL/ LOA/ LMO/ LMV. Собран в компактном корпусе длиной 50 мм, к которому жестко присоединен 2-жильный кабель из термопластичного материала длиной 330 мм. С помощью кабеля датчик подключается к топочному автомату. Чувствительным элементом является встроенный фоторезистор. Для крепления датчика на горелку используется мягкий пластмассовый фиксатор. За счет уплотнения и соединительных ребер монтажной вставки датчик надежно удерживается в отверстии горелки. Направляющая пружина позволяет точно центрировать фоторезистивный элемент относительно пламени.
Особенности и характеристики:
- высокая чувствительность, около 600 nm;
- фронтальная и боковая видимость пламени;
- светочувствительный элемент – фоторезистор;
- реагирование на желтое пламя, излучаемое при сжигании жидкого топлива;
- электрозащита класса IP 40;
- возможность крепления на горелку в любом положении;
- применение в системах с непостоянным рабочим циклом;
- эксплуатация при температурах окружающего воздуха: -20...+60 ºC;
- установка в жидкотопливные промышленные горелки;
- нетребовательность в обслуживании;
- комплектация зажимом;
- компактные габариты, упрощающие монтаж на горелку.
Важно!
Фоторезистивные датчики пламени для горелок Siemens QRB1 способны видеть части спектра излучения, исходящего от посторонних источников (лампы в котельной, огнеупорного кирпича, солнечного света и пр.), что требует обязательного соблюдения мер защиты от световых помех при монтаже приборов контроля пламени.
