Описание

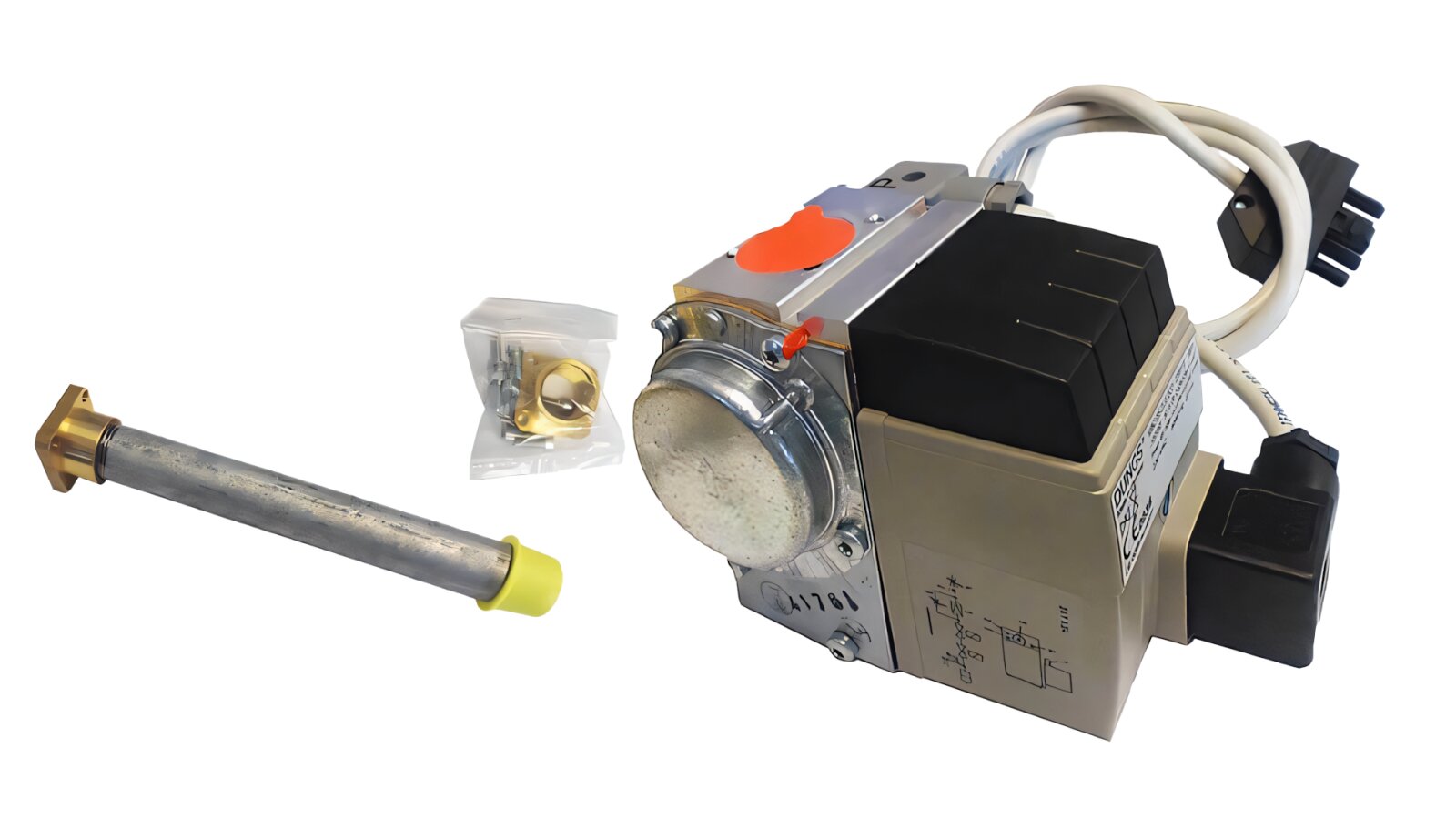

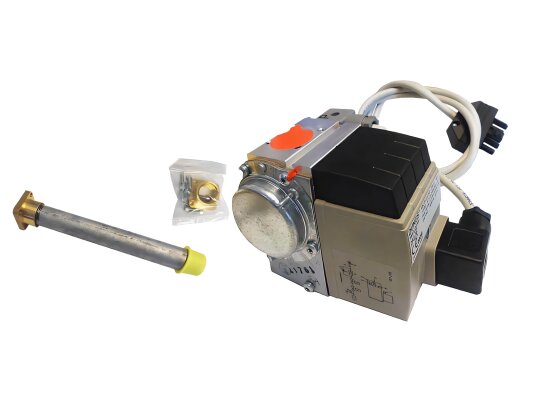

Газовая рампа Riello MBС 65 DLE, арт: 3970569 – комбинированное устройство для автоматического управления потоком газа на одноступенчатую горелку. Подходит для систем с давлением в магистрали до 200 мбар. Служит для плавного розжига, поддержания стабильного давления, герметичного отсечения потока, безопасной и энергоэффективной работы котла.
Комплектация газовой рампы MBC DLE
Блок Riello MBC-65-DLE укомплектован:
- реле контроля минимального давления;
- двумя быстро закрывающимися клапанами класса А по EN 161;
- регулятором давления с сервоприводом;
- сетчатым заменяемым фильтром с отверстиями 120 мкм.
Предохранительные электромагнитные клапаны обеспечивают функции запорной автоматики. Быстро закрываются (<1 сек.), сохраняя герметичность системы. Открытие подачи газа осуществляется медленно (время регулируется), что исключает взрывной характер распространения пламени. Серворегулятор поддерживает точные выходные параметры давления в соответствии с настройками.
Основные характеристики и особенности:
- одноступенчатое регулирование;
- работа с газом семейства I-III и другой нейтральной газообразной средой;
- диапазон давления газа в магистрали: 15- 200 мбар;
- допустимые параметры давления на выходе: 3-15 мбар;
- задержка открытия для плавного воспламенения;
- получение оптимального соотношения газа и воздуха для эффективного сгорания;
- высокая пропускная способность;
- электромагнитный привод постоянного напряжения;
- низкое энергопотребление;
- чувствительная настройка выходного давления;
- ограничитель главного клапана после регулятора;
- присоединение с помощью резьбовых фланцев, стандарт ISO 7/1;
- класс пылевлагозащиты внешней оболочки – IP 54;
- штекерный тип подключения в соответствии с DIN EN 175301-803.
Конструкция и монтаж
Газовая рампа Riello MBС 65 DLE собрана в едином компактном корпусе из алюминиевого литья. Детали и уплотнения выполнены из стали, латуни, алюминия, NBR-каучука, стойких к составу газов и износу. Дополнительно можно установить реле, блок контроля герметичности VPS и другие устройства.
Мультиблок может размещаться в горизонтальном, вертикальном положении, исключая переворачивание магнита. Рекомендуется монтаж основного фильтра для максимальной защиты клапанов от загрязнений и продления срока службы устройства в целом.
Условия эксплуатации
Газовые рампы MBС DLE могут эксплуатироваться при температурах внешней среды -15...+70°C, за исключением установок сжиженного газа (только > 0 °C). Не подходят для жидких углеводородов, т. к. они разрушают материал уплотнений.
