Описание
Реле давления Madas PS-KIPA-500 предназначено для контроля дифференцированного давления в вентиляционных системах, котлах, установках кондиционирования воздуха, оборудовании, сжигающим газ семейства 1, 2, 3 и другую нейтральную газообразную среду. Максимальное давление в системе – 600 мбар. Предусмотрен регулируемый дифференциал переключения: от 0 до 2.5 мбар.
Конструкция и особенности

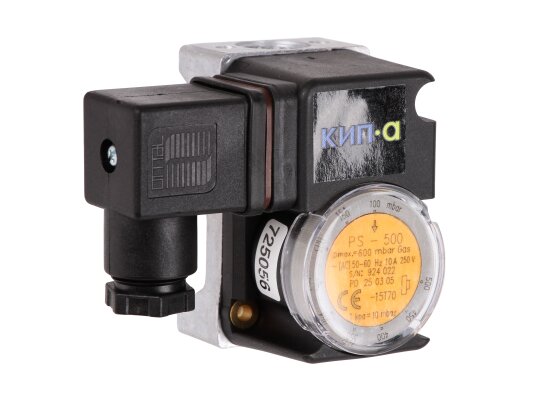

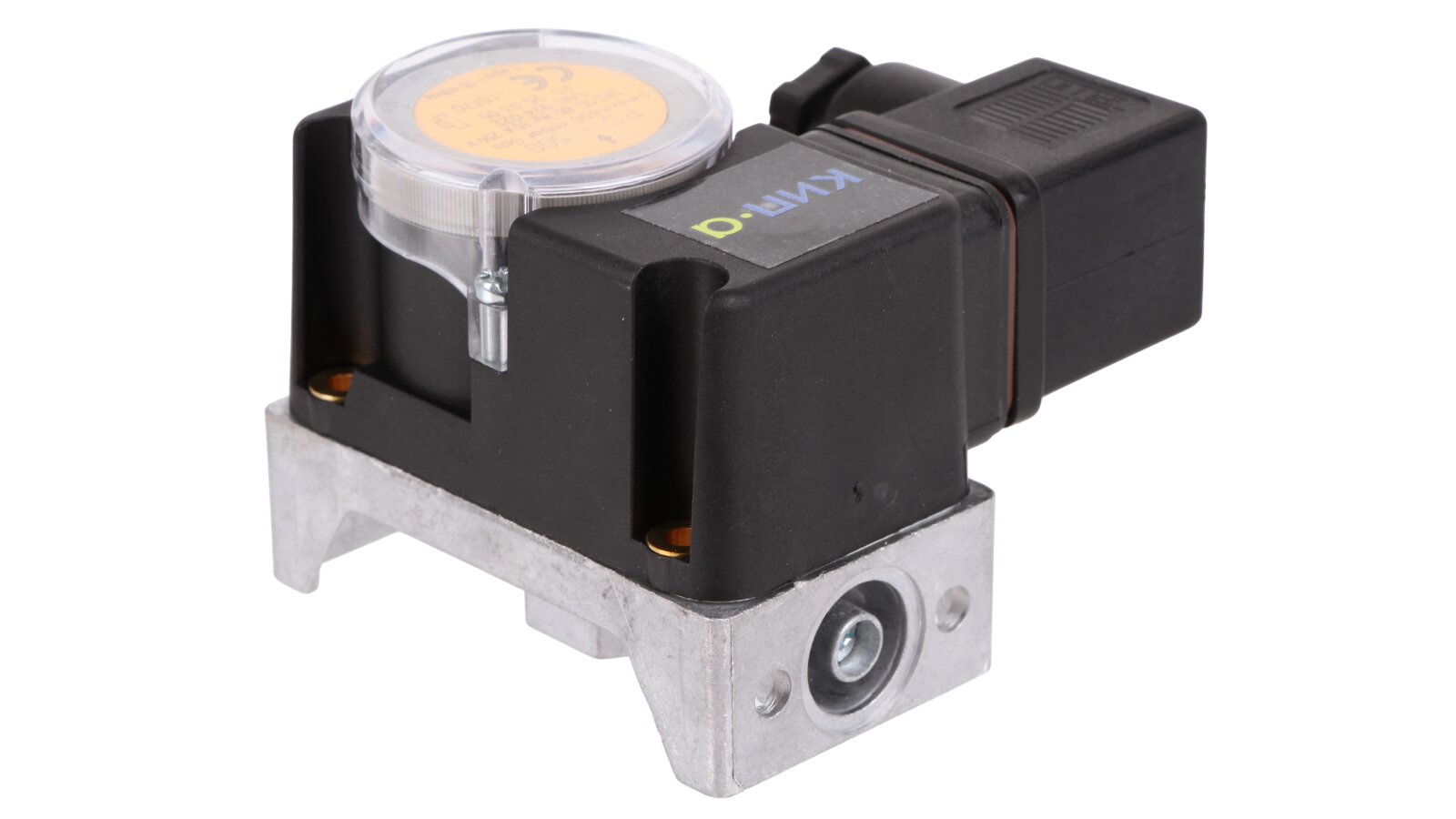

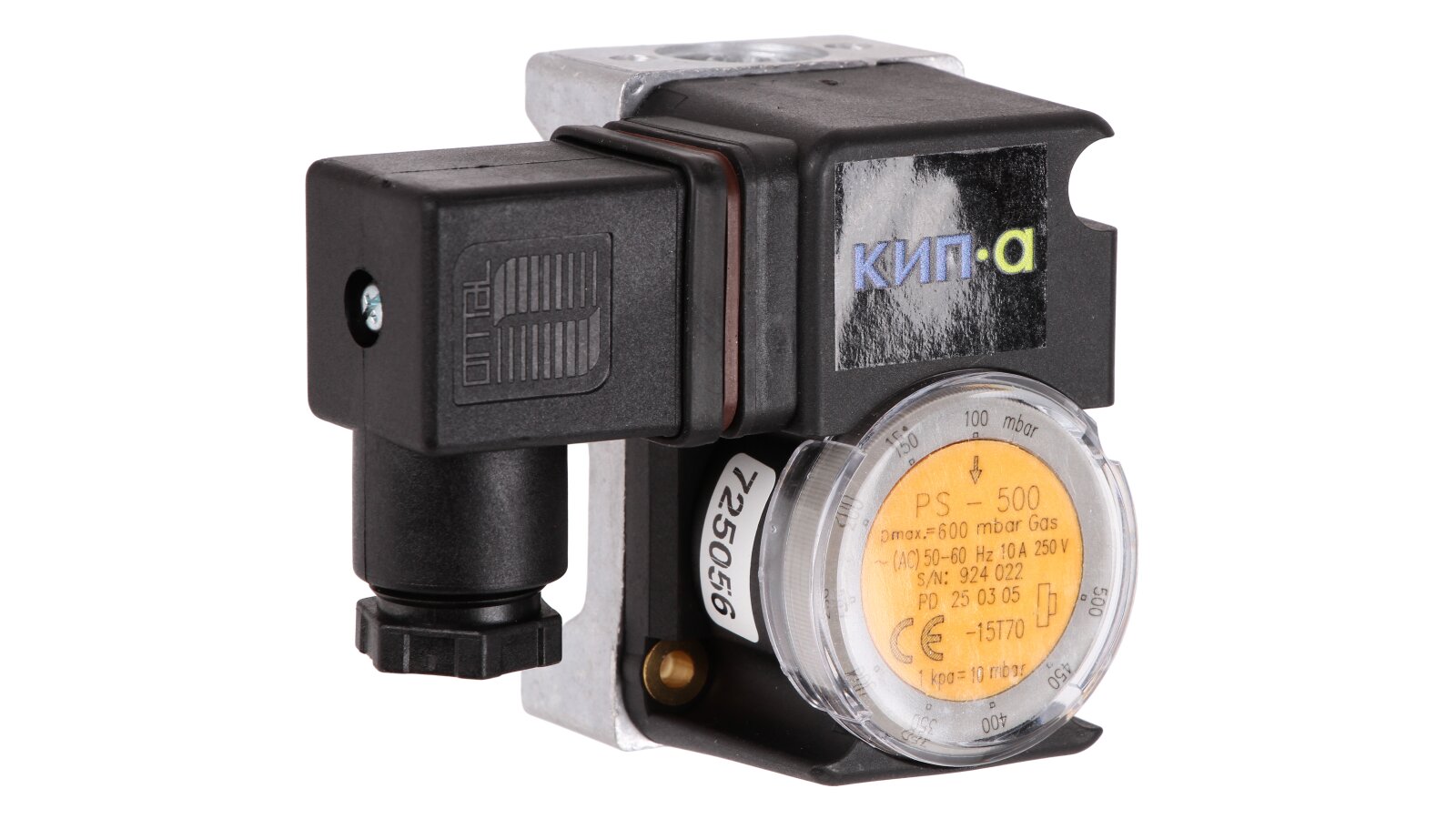

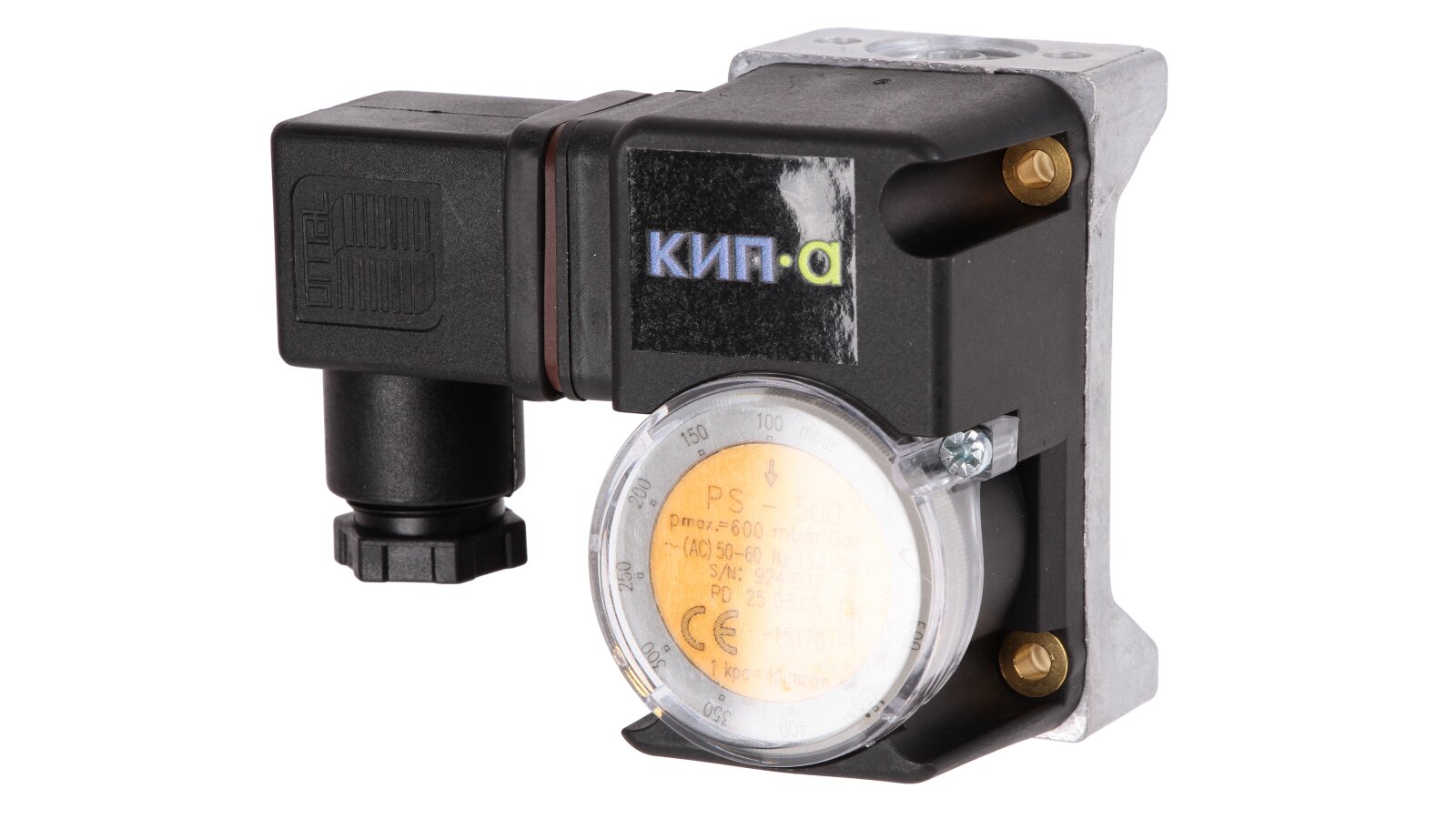

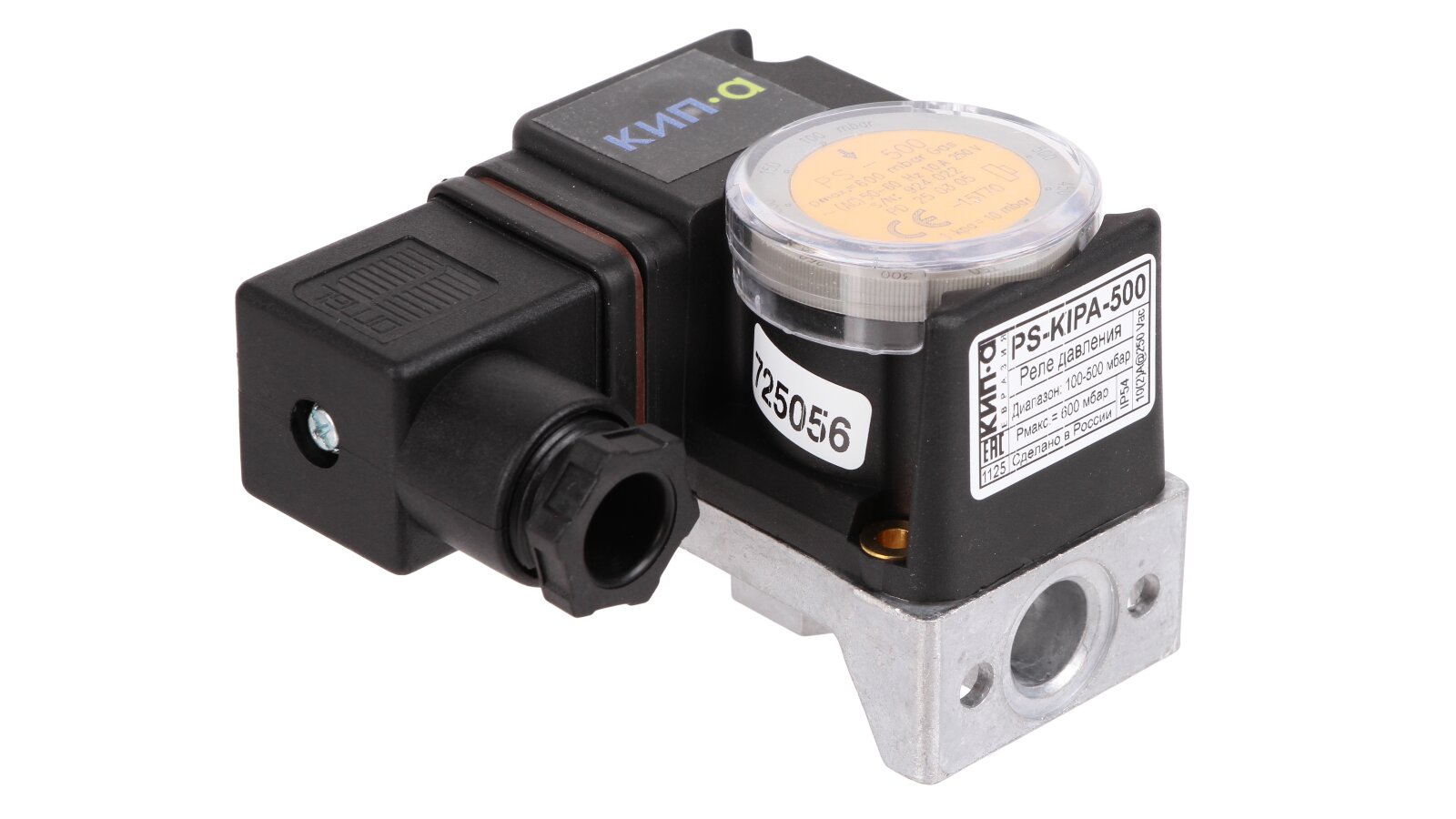

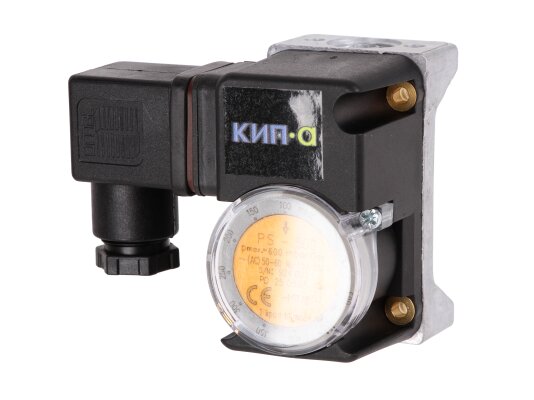

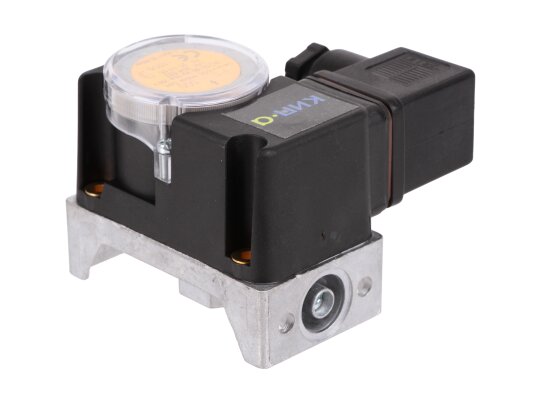

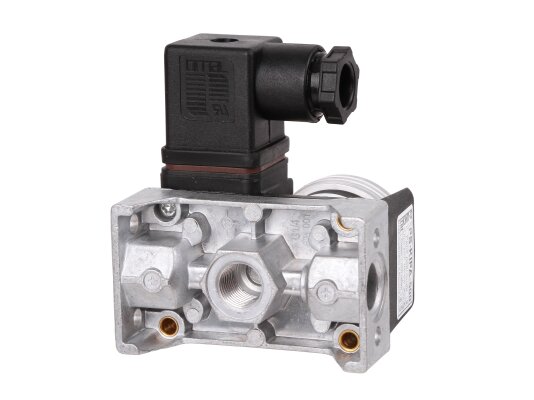

Реле оснащено компактным металлическим корпусом, в который встроен измерительный штуцер. Корпус произведен из литого алюминия, переключатель – из полиамида, мембрана – NBR. Замыкающие контакты выполнены из Ag.
Прибор рассчитан на работу при температуре окружающей среды от -15 до +70 градусов. Пылевлагозащита корпуса соответствует стандарту IP 54.

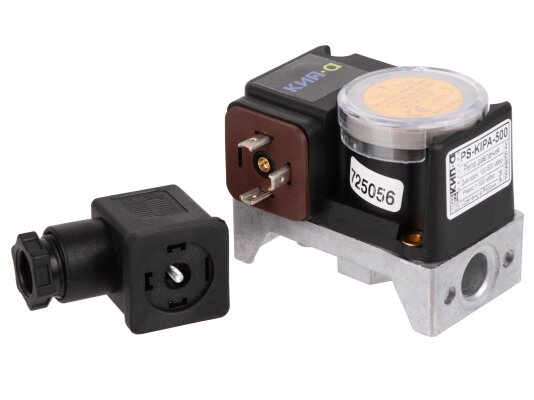

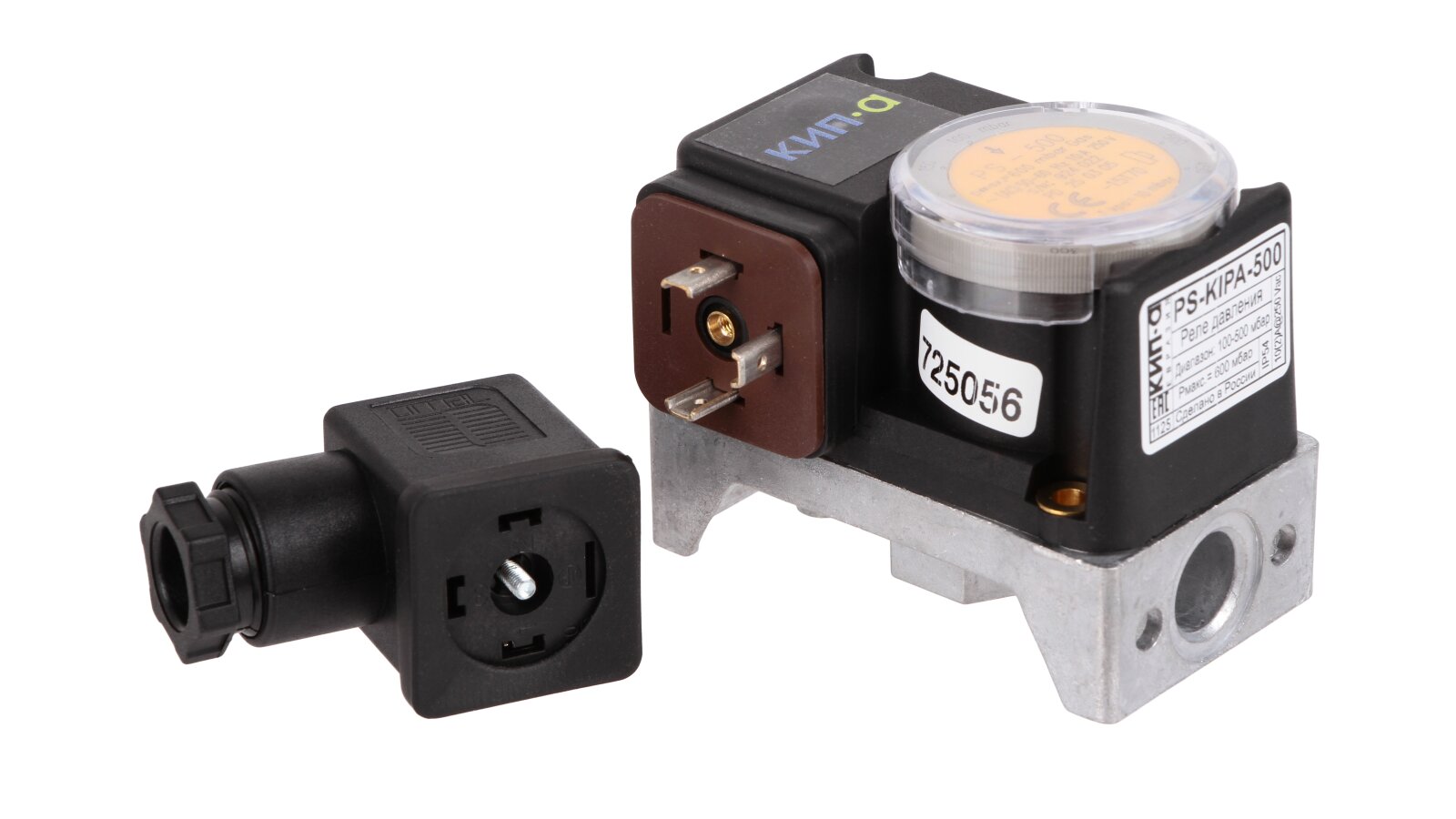

Реле устанавливается вертикально, горизонтально или в промежуточном положении. Особенности монтажа отражены в инструкции. Для электрического соединения используется трёхфазный разъём для штепсельной розетки.

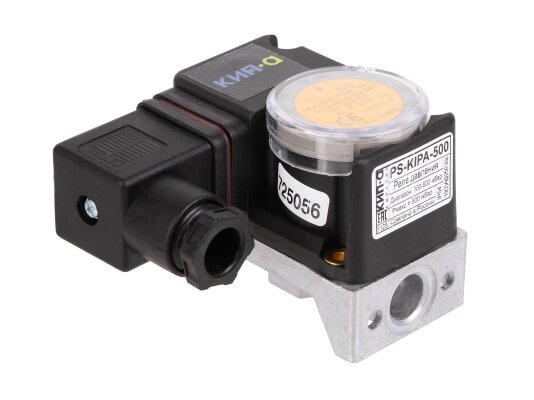

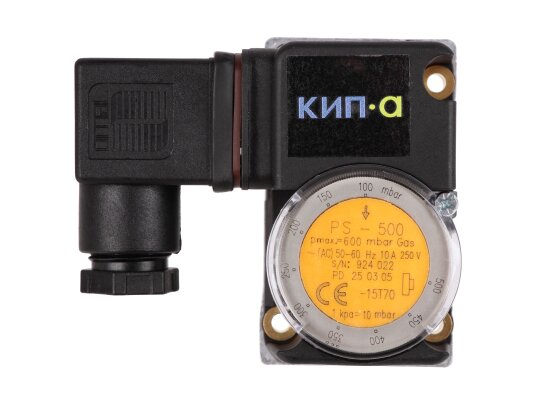

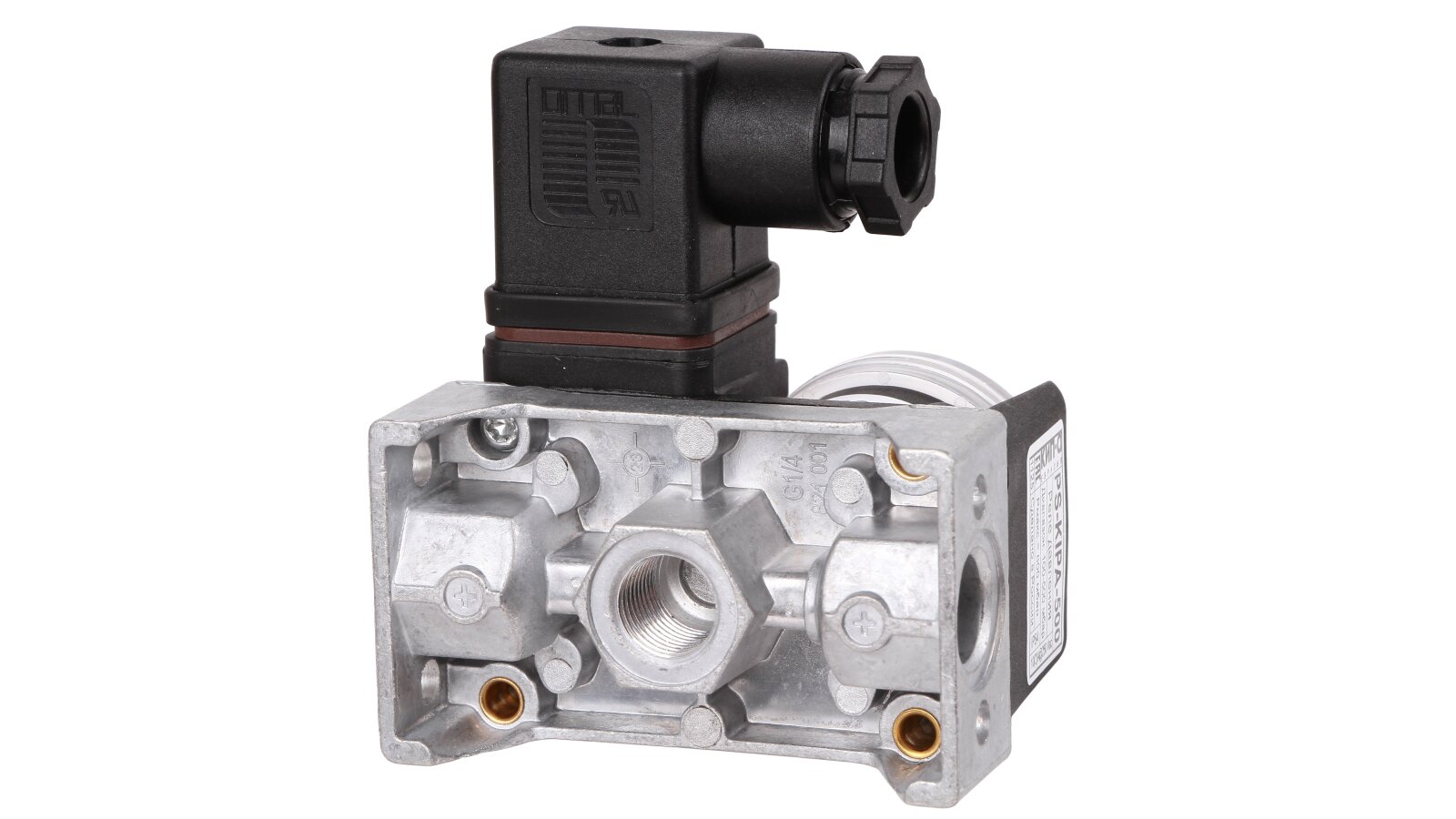

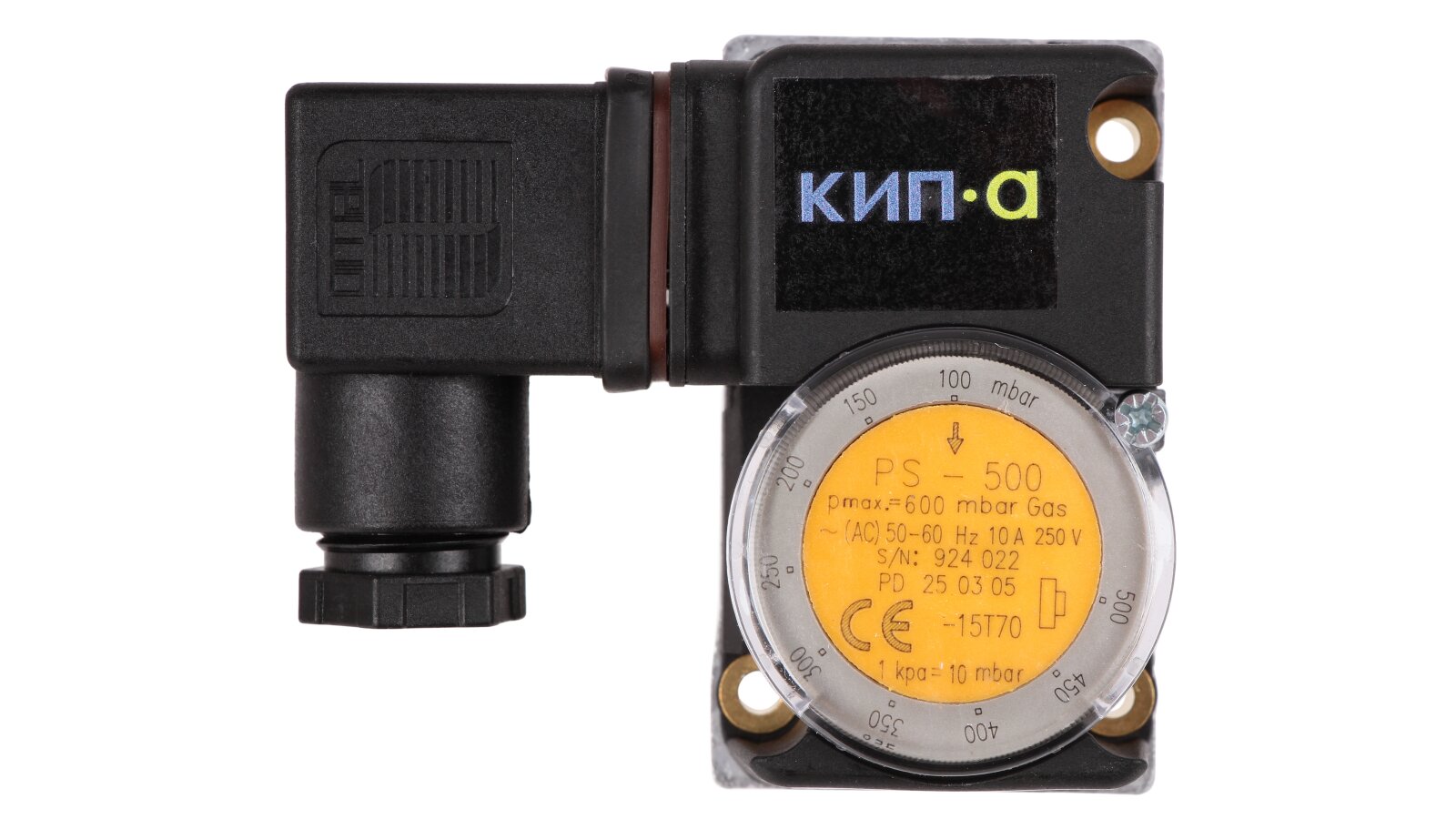

Линия подачи давления подключается с помощью внутренней резьбы диаметром 1/4 дюйма. Точка переключения задается при помощи регулировочного колесика со шкалой.
Реле давления Madas PS-KIPA-500 отличается коротким временем срабатывания. Переключатель реагирует на избыточное давление. При повышении или снижении установленного значения давления осуществляется замыкание/ размыкание электрической цепи.
