Описание

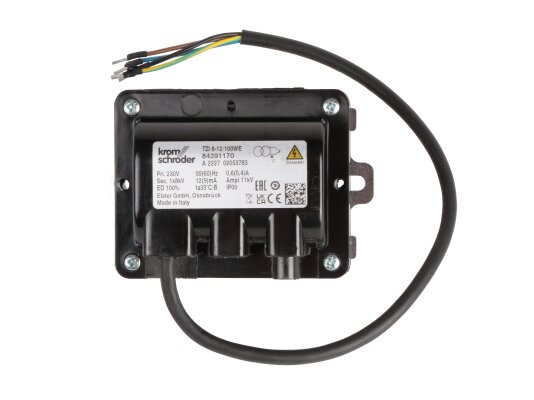

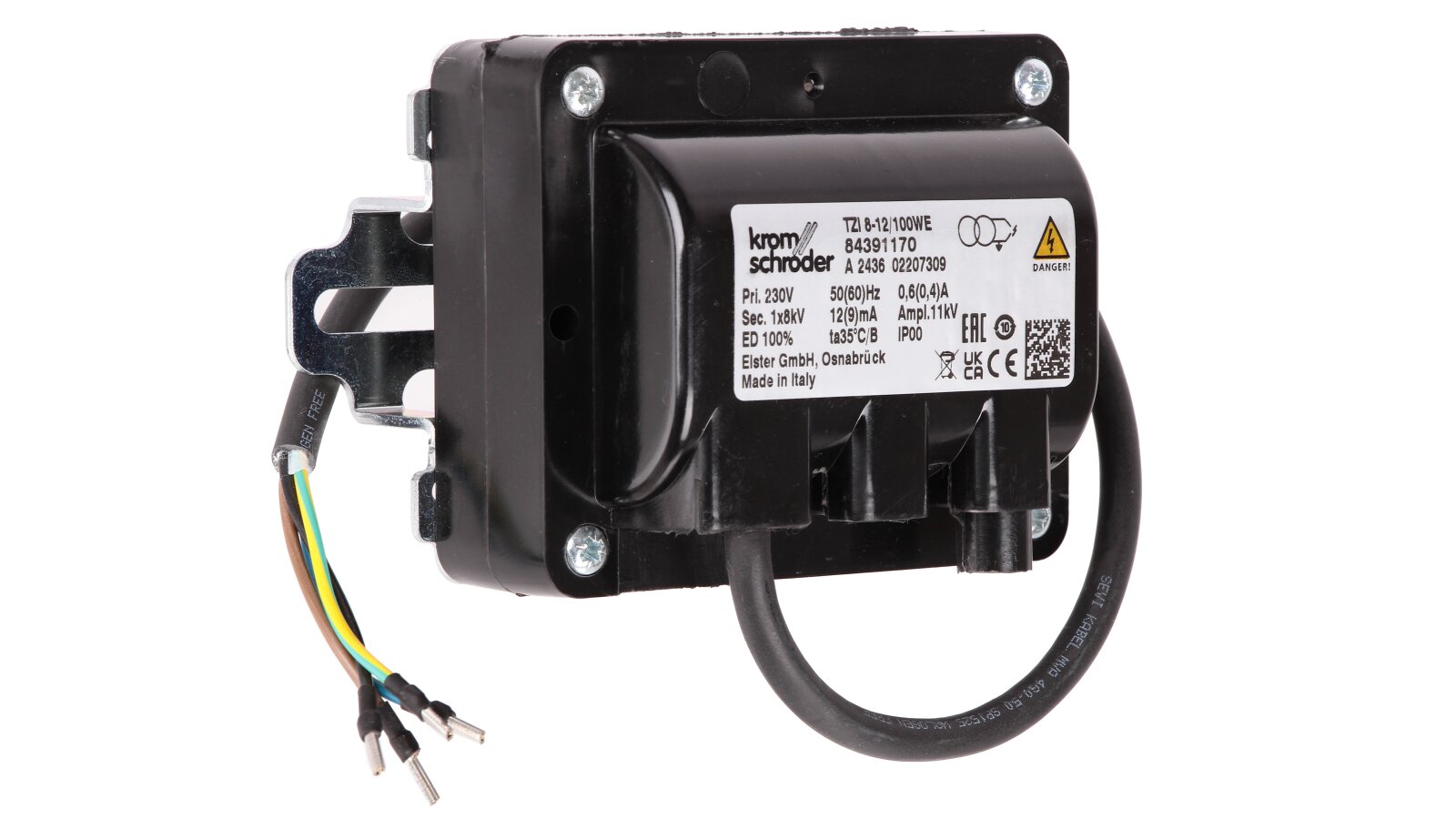

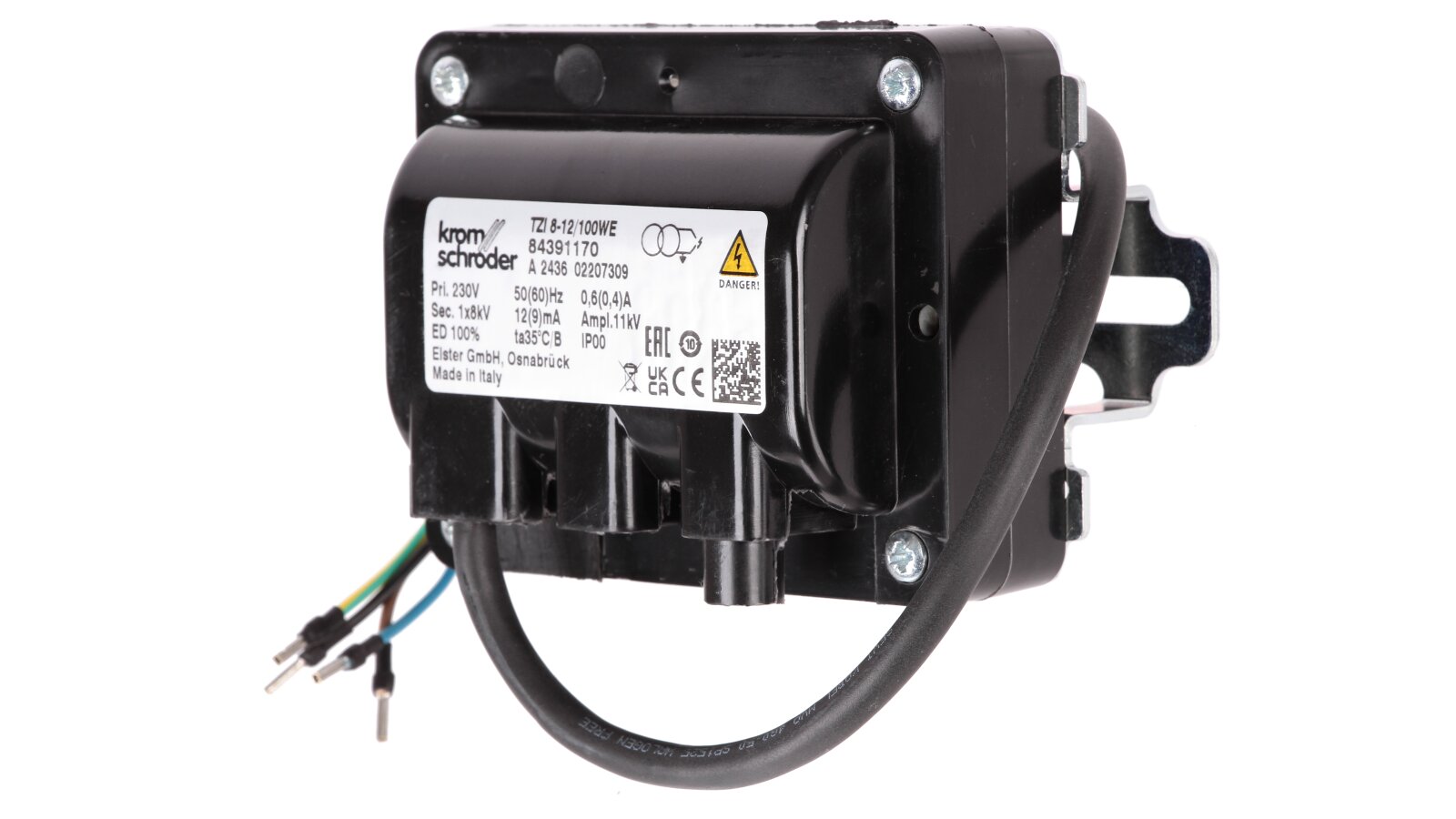

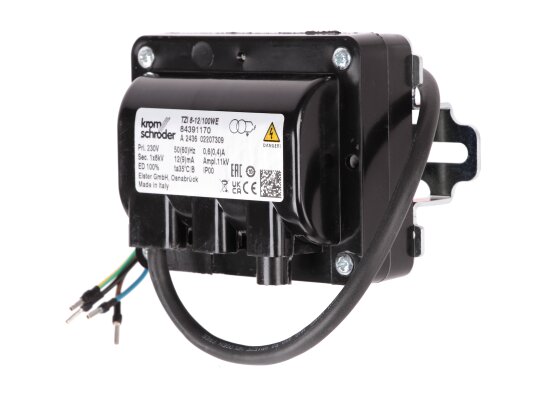

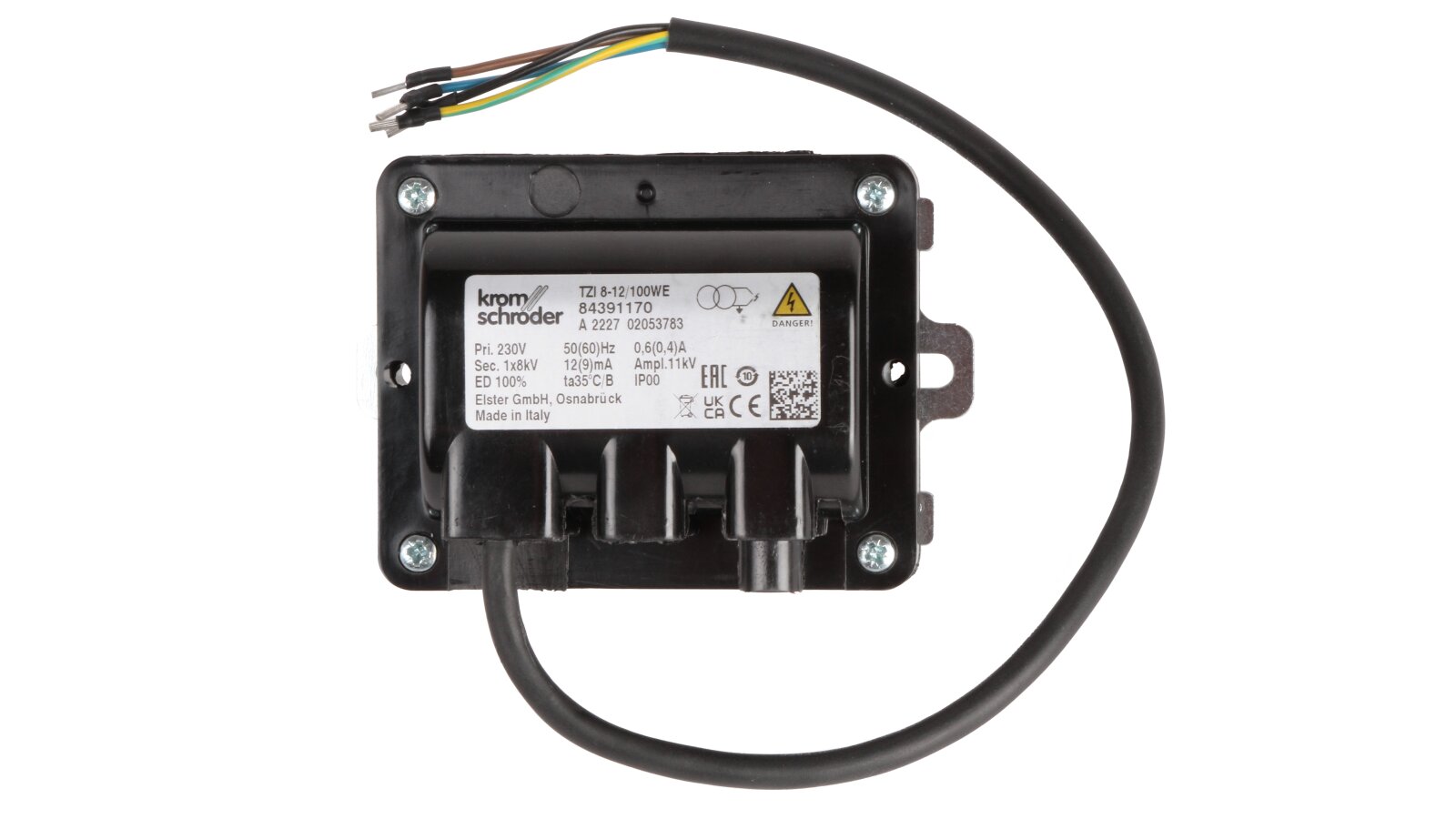

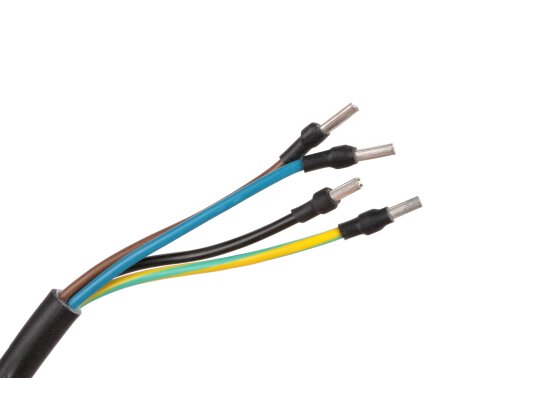

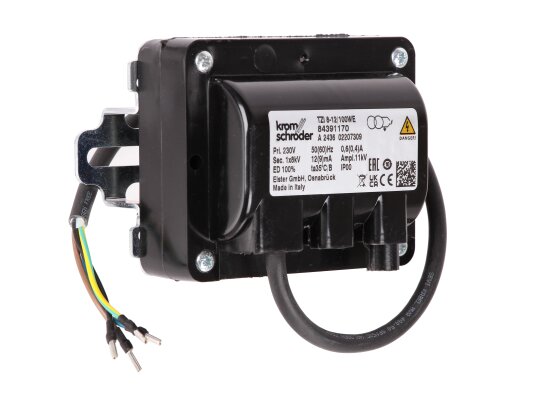

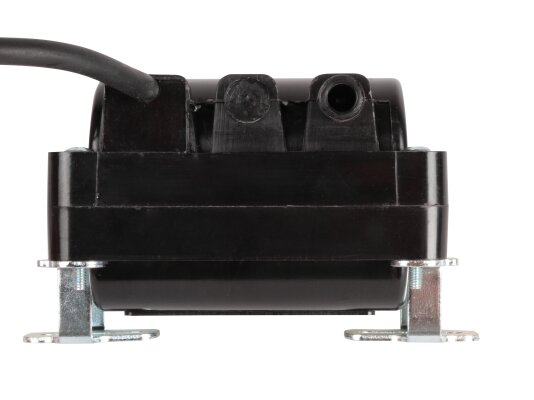

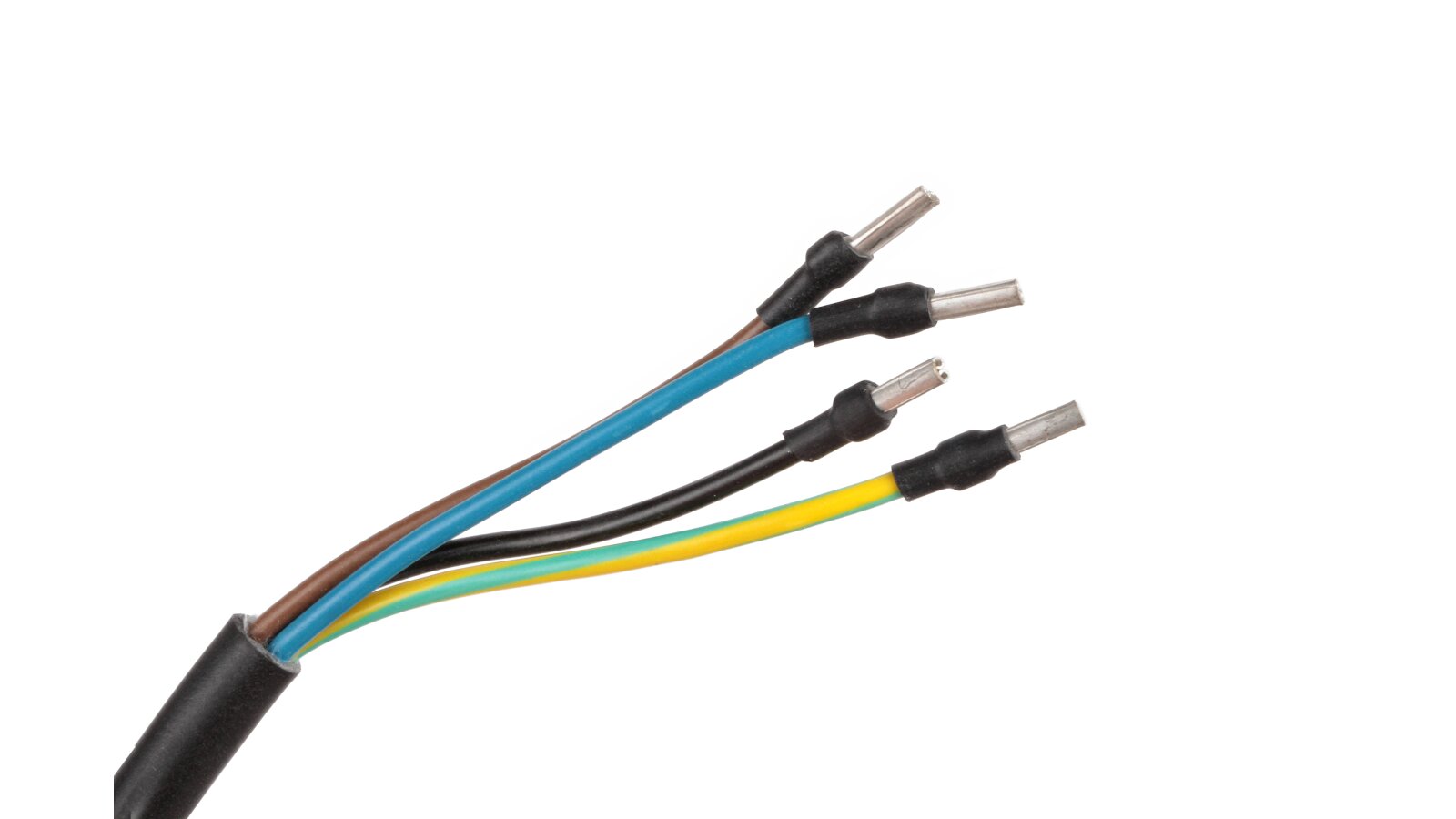

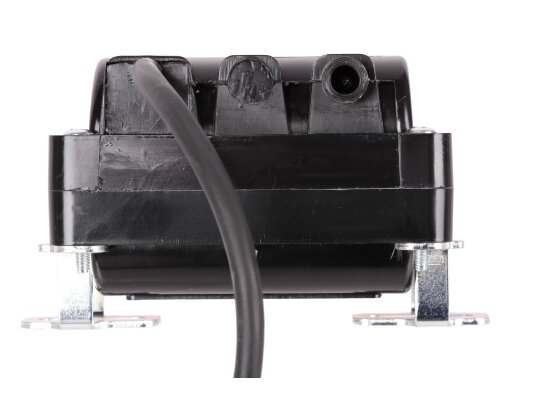

Трансформатор розжига Kromschroder TZI 8-12/100WE, арт: 84391170 используется для искрового розжига газовых и жидкотопливных горелок. Подходит для одно- и двухэлектродных систем розжига и контроля пламени. Разработан для монтажа в диспетчерский пункт управления. Модель поставляется без защитного корпуса, с сетевым кабелем 410 мм.
Основные характеристики:
- входное напряжение: 230 В, выходное напряжение: 8 кВ;
- пылевлагозащита класса IP 00;
- продолжительность рабочего цикла: 100%;
- допустимая температура окружающего воздуха: -20...+60°С.
Электрический розжиг с использованием электрода поджига
От топочного автомата IFD 258, управляющего работой горелки, на трансформатор подается рабочее напряжение, что приводит к генерации высоковольтного тока и созданию электрической поджигающей искры между электродом и заземленным корпусом горелки. Контроль пламени в этом случае осуществляется с помощью датчика (электрода) ионизации.
Розжиг при использовании одного электрода
Применяется один электрод, выполняющий функции поджига и ионизации. После успешного запуска горелки ток ионизации проходит по тому же электроду, который участвовал в розжиге.
Такая схема работы допустима при использовании соответствующего автомата горения. Топочный автомат переключает режимы розжига и контроля пламени.
Особенности монтажа

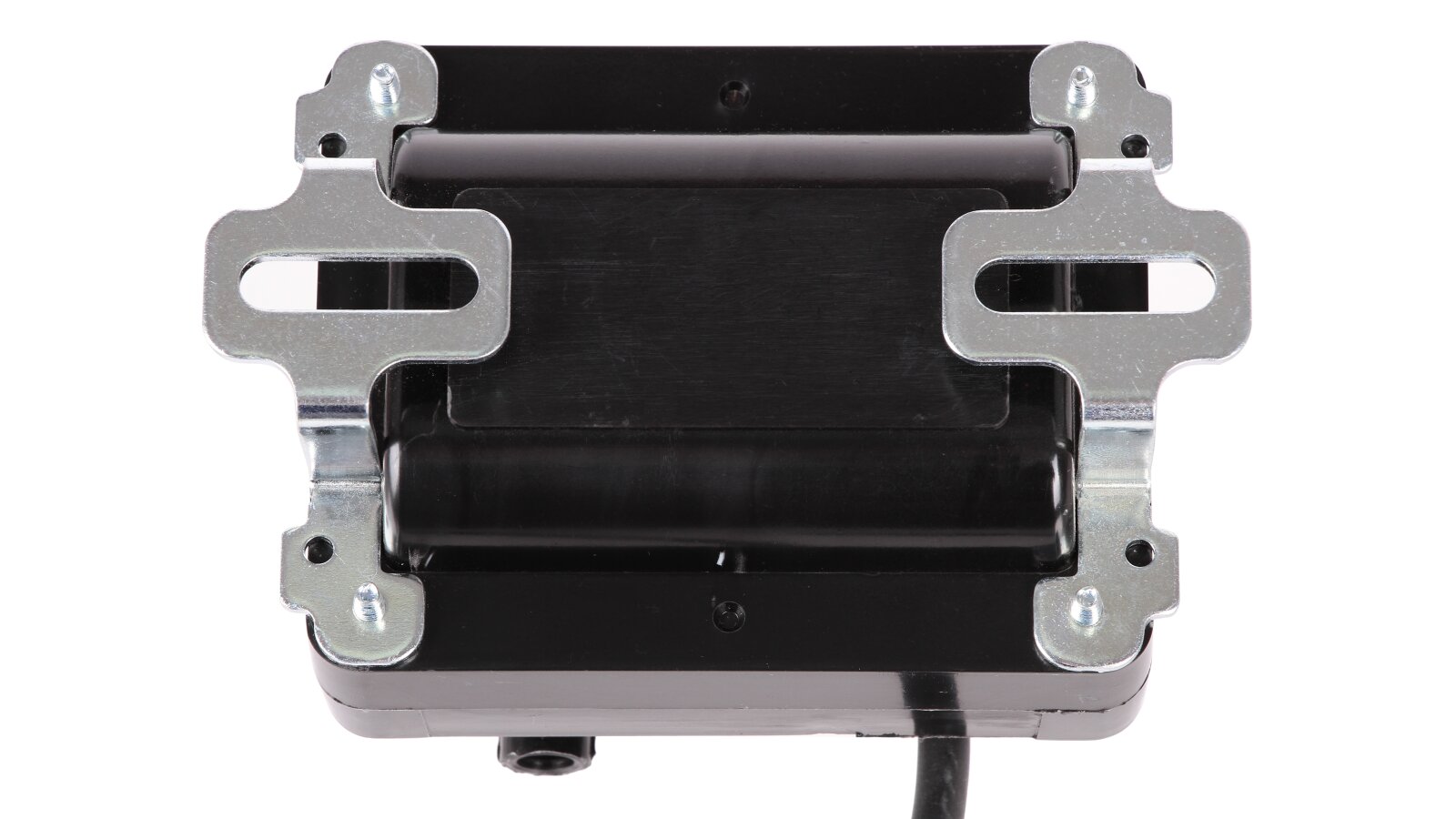

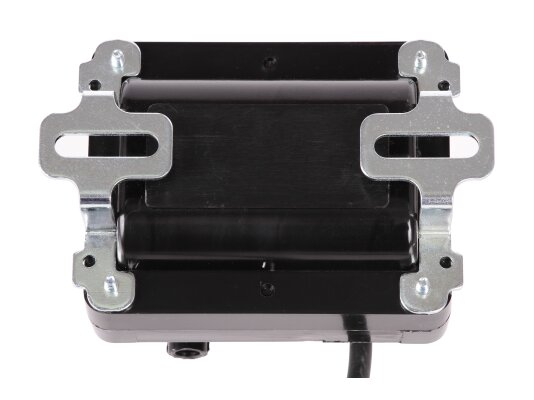

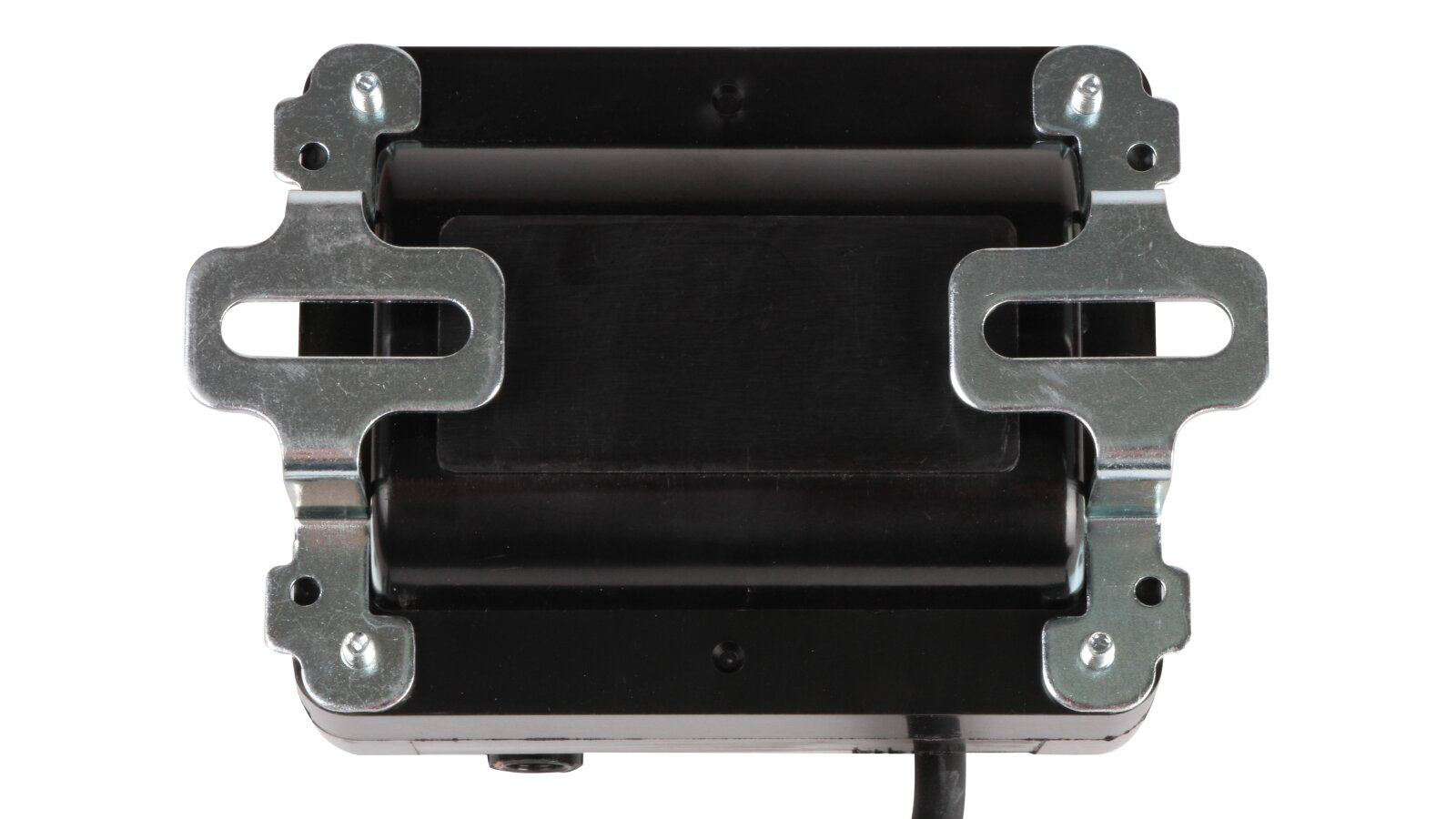

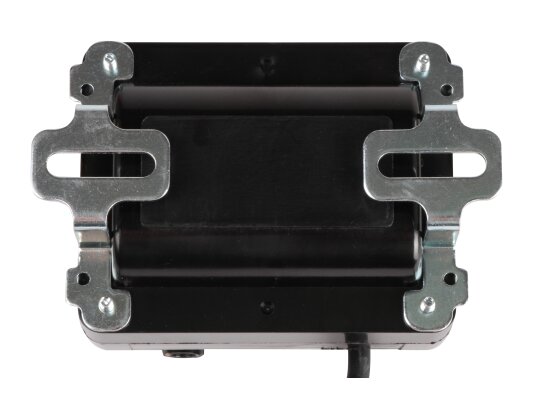

Трансформатор розжига подходит для горизонтального размещения. Может также устанавливаться вниз кабельными вводами. Оптимальная длина кабеля розжига составляет < 1 м. При увеличении длины кабеля зажигания снижается запальная мощность, поэтому не рекомендуется использовать длинные кабели (максимум 5 м).
Купить трансформатор розжига Kromschroder TZI можно с дополнительными принадлежностями: высоковольтным кабелем, помехозащищенными штекерами для электродов.
