Описание
Комбинированная система сжигания для оснащения котлов и теплогенераторов мощностью до 4640 кВт. Работает полностью в автоматическом режиме. При наличии PID-регулятора, который доступен опционально, плавно изменяет мощность с учетом потребности в тепле. В базовом исполнении функционирует на двух ступенях (малое / большое горение) с плавным переключением между ними.
Система сжигания
В газомазутной горелке Ecoflam MULTIFLAM использована стандартная система сжигания, соответствующая 1 классу по EN 267 при сжигании жидкого топлива и 2 классу по стандарту EN 676 при работе на газе. Точные значения эмиссии NОx зависят от объема топочной камеры, нагрузки котла.
Особенности

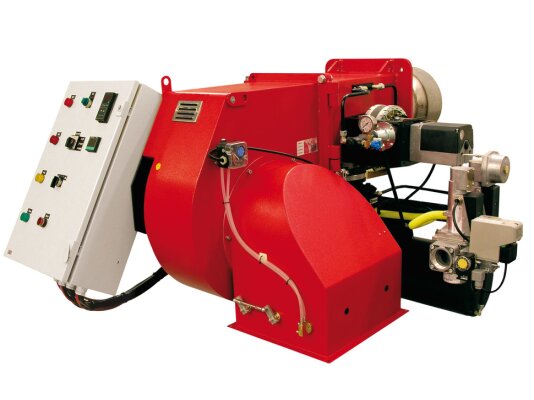

Газовая/мазутная горелка Ecoflam MULTIFLAM 600.1 PR TC SGT, арт: 3143785 рассчитана на сжигание природного, сжиженного газа и мазута. Оснащена двухтопливной головой сгорания. Глубина установки жаровой трубы может варьироваться для оптимального расположения горелки в котле. Конструкция отличается легкостью в обслуживании. Доступ к голове сгорания предусмотрен из верхней части корпуса.
Модификации с плавно-двухступенчатым регулированием мощности комплектуются системой плавной механической регулировки расхода газа/ топлива.
Встроенный вентилятор с собственным электродвигателем подает воздух в топку под напором, поддерживает устойчивое пламя в камерах сгорания любого типа.
Горелка автоматизирована. Оснащена блоком управления и безопасности, который отслеживает и регулирует все процессы (розжиг, горение, отключение). Панель управления с электрическим оборудованием вынесена в отдельный шкаф. Соответствует стандартам пыле-, влагозащиты IP 55.
Для сжигания мазутного топлива горелка оснащается электронным блоком предварительного подогрева топлива, который встраивается в корпус или размещается на отдельном суппорте.
Для работы с тяжелым топливом потребуется монтаж кольца принудительной подготовки мазута. Система отвечает за подачу топлива на горение с оптимальными параметрами температуры и давления (+50°C, 3 бар). Предоставляется по запросу.
При эксплуатации газомазутной горелки на тяжёлом мазуте вязкостью выше 50°E при 50°C, разработчики рекомендуют снизить максимальную производительность на 10-20% и сжигать топливо при избытке воздуха, за счет чего улучшаются эксплуатационные характеристики и сокращаются затраты на обслуживание. Система сжигания тяжелого топлива требует постоянного давления и температуры топлива.
Отдельная газовая рампа с блоком контроля герметичности, э/м клапанами, газовым фильтром, реле минимального /максимального давления и другими необходимыми компонентами легко монтируется на горелку.
Предусмотрена защита от тепловых потерь при простое оборудования. Воздушная заслонка автоматически закрывается, не допуская доступ холодного воздуха в систему.
Комплектация
Горелка оснащена короткой 354 мм головой сгорания, топливным насосом, регулятором давления топлива, шлангами, блоком для электрического подключения, запальной газовой горелкой с отдельной линией подачи газа для розжига. Может дооснащаться PID- регулятором для перехода в режим плавной модуляции, устройством для автоматического переключения на резервное топливо, кольцевой системой для подготовки мазута и другим необходимым оборудованием.
Преимущества:
комбинированная система сжигания, заменяющая две отдельные установки;
широкий диапазон регулирования мощности для решения различных задач теплоснабжения;
легкая адаптация под конструкцию теплогенератора;
возможность использования в топках с высоким противодавлением;
продуманная эргономика для удобства установки, настройки и обслуживания.
Условия эксплуатации
Комбинированные горелки Ecoflam MULTIFLAM устанавливаются в котельных с достаточной вентиляцией для безопасного горения. В помещении следует исключить наличие агрессивных соединений, большого количества пыли, повышенной влажности.
