Описание
Мощное оборудование для оснащения промышленных котельных. Служит для организации бесперебойной подачи тепла в системах отопления и технологических установках. Работает на газе и жидком топливе, включая тяжелое. Регулирование мощности осуществляется в 2-ступенчатом режиме с плавным переходом (актуально для газа), а при дооснащении электронным регулятором – в режиме плавной модуляции.
Рабочая среда и переключение

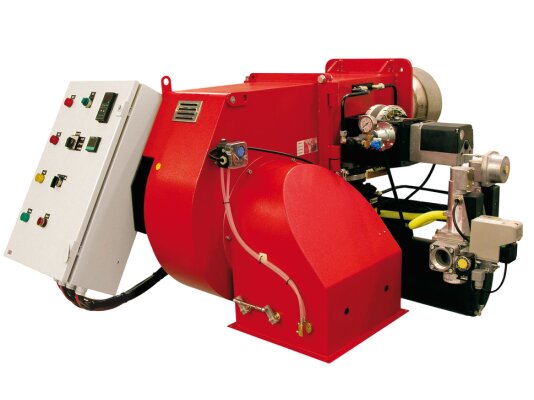

Газомазутная горелка Ecoflam MULTIFLAM 500.1 PR TL SGT, арт: 3143784 рассчитана на сжигание метана и пропана (G20, G25, G30, G31), жидкого топлива, включая тяжелое (мазут) вязкостью до 50°E при 50°C.
В стандартном исполнении горелка переключается на необходимый вид топлива вручную. По запросу устанавливается автоматический переключатель газ/ жидкое топливо. Система автоматического переключения может работать от реле давления газа или таймера.
Особенности работы на мазуте
Комбинированная горелка оснащается электронным блоком предварительного подогрева тяжелого мазутного топлива, который встраивается в корпус или размещается на отдельном суппорте.
Для сжигания тяжелого топлива горелка должна оснащаться кольцевой системой предварительной подготовки мазута, которая гарантирует подачу топлива на горение оптимальной температуры и под стабильным давлением (температура 50°C, давление 3 бар). Кольцо принудительной подачи предоставляется по запросу.
При эксплуатации газомазутной горелки на тяжёлом топливе вязкостью выше 50°E при 50°C, целесообразно снизить максимальную производительность на 10-20% и сжигать топливо при избытке воздуха. Это способствует улучшению эксплуатационных характеристик и сокращает затраты на обслуживание При потреблении тяжёлого топлива система должна работать с постоянным давлением и постоянной температурой.
Преимущества
Два режима работы газ/ мазут позволяют организовать бесперебойное теплоснабжение и эффективно расходовать ресурсы.
Система плавной механической регулировки расхода газа/ жидкого топлива позволяет точно настроить оборудование под текущие задачи. При установке электронного регулятора (опция) изменение мощности осуществляется плавно, исходя из тепловых потребностей.
Горелка полностью автоматизирована. Работает под управлением топочного автомата, который поддерживает четкое взаимодействие подключенных устройств, быстро реагирует на угрозы блокировкой системы.
Воздух для горения поступает от встроенного вентилятора, за счет чего образуется однородная полностью сгораемая смесь, поддерживается устойчивое горение пламени в топках любого типа.
Электрическая панель управления, вынесенная в отдельный шкаф, надежно защищена от пыли и влаги, класс IP 55.
Глубина установки жаровой трубы (горелка укомплектована длинной 554 мм пламенной головой.) может регулироваться для оптимизации расположения горелке в конкретном котле. Быстрый доступ к голове сгорания облегчает осмотр и техобслуживание.
Благодаря автоматическому перекрытию воздушного канала во время бездействия оборудования сведены к минимуму внутренние потери тепла. Холодный воздух не проникает в систему, исключая быстрое охлаждение теплогенератора.
Отдельная газовая рампа с устройством контроля герметичности, фильтром, клапанами, реле давления и другими необходимыми компонентами легко монтируется на горелку.
Система сжигания
В газомазутной горелке Ecoflam MULTIFLAM использована стандартная система сжигания. При работе на газе объем выбросов NОx соответствует 2 классу экологичности EN 676, при сжигании жидкого топлива – 1 классу по EN 267. Размер эмиссии NОx зависит от особенностей камеры сгорания, нагрузки котла.
Дооснащение
По запросу комбинированные горелки MULTIFLAM комплектуются дополнительным оборудованием: PID-регулятором для плавной модуляции мощности, кольцевой системой принудительной подготовки мазута, модулем для автоматического переключения на резервное топливо и другим оснащением.
