Описание
Промышленная комбинированная горелка для поочередного сжигания газа и жидкого топлива. Отличается широким диапазоном регулирования мощности, низким уровнем эмиссий, стабильным горением в топках с низким и высоким сопротивлением. Поставляется с короткой головой сгорания и газовой рампой.
Особенности горелки:
- топливо: природный газ, сжиженный газ, жидкое топливо;
- 2 класс экологичности по EN676 при работе на газе (выбросы NOx <120 мг/кВтˑч);
- 1 класс по EN267 при сжигании топлива (<250 мг/кВтˑч);
- прогрессивное регулирование мощности в диапазоне 4000-17000 кВт (плавное переключение между уровнями нагрузки);
- встроенный вентилятор со стабильными характеристиками вращения;
- легкое преодоление аэродинамического сопротивления топки 0-38 мбар;
- уровень защиты электрических компонентов от пыли/ влаги: IP55.
Применение
Комбинированные горелки Ecoflam MULTIFLAM решают вопрос непрерывного теплоснабжения на объектах с перебоями в подаче основного вида топлива. Служат для оснащения мощных промышленных котельных, теплотехнического оборудования. Рассчитаны на использование в котлах и теплогенераторах с СЕ сертификатом.
Конструкция и управление

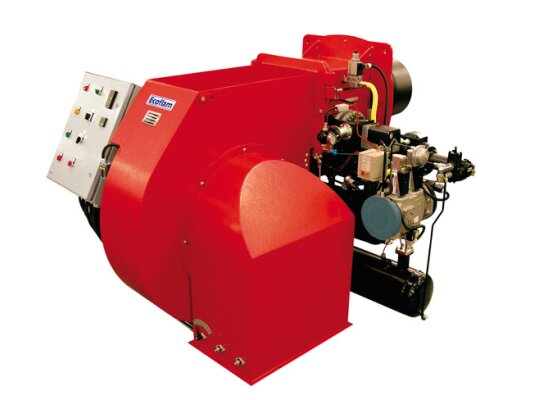

- Газодизельная горелка Ecoflam MULTIFLAM 1800.1 PR TC VGD 40.100 собрана в моноблочном стальном корпусе с защитным кожухом. Основные узлы конструкции: встроенный вентилятор, двухтопливная пламенная голова, узел подогрева, блок газовой рампы, панель управления, шумоглушитель, запальная газовая горелка с отдельным подводом газа.
- Двойной газовый клапан VGD40.100, разработанный компанией Siemens, предназначен для безопасного управления подачей газа, герметичного запирания потока. Газовая рампа легко монтируется на корпус горелки.
- Встроенный вентилятор работает от мощного электродвигателя. Нагнетает необходимый объем воздуха на горение под давлением. Поддерживает устойчивое пламя в топках с низким и высоким противодавлением, вплоть до 38 мбар.
- Регулируемая огневая голова, рассчитанная на работу с двумя видами топлива, упрощает наладку горелки в зависимости от особенностей камеры сгорания.
- Шарнирный фланец позволяет быстро получить доступ к основным компонентам для осмотра и обслуживания, упрощает монтажные операции.
- В комбинированной горелке использована новая система пропорционального регулирования расхода воздуха, газа и дизельного топлива с двумя регулировочными лекалами изменяемой геометрии для оптимизации параметров горения, снижения расхода топлива.
- В огневой голове реализован контур циркуляции топлива для повышения безопасности при работе на газе или отключении горелки. Электромагнитный запорный клапан в форсуночном блоке перекрывает подачу топлива, исключая утечки.
- В базовом исполнении переключение с основного на резервное топливо или наоборот осуществляется вручную. По запросу доступно автоматическое переключение, срабатывающее с учетом давления газа либо по команде таймера.
- Система управления горелкой служит для достижения максимальной эффективности горения и безопасной эксплуатации. Разработана для согласованной и стабильной работы с широким перечнем устройств, таких как датчики пламени, температуры и давления, реле, газовые клапаны и т.д.
- Узел подогрева, топливный бак и насосная группа могут поставляться в различных конфигурациях на отдельной раме (по запросу).
Место установки
Газодизельная горелка Ecoflam MULTIFLAM устанавливается в закрытых помещениях без скоплений пыли, с температурой воздуха -10…+60 °C. Конденсация не допускается.
Преимущества:
- комбинированная система сжигания газ/ ЖТ в компактном корпусе;
- высокомощное оборудование, широкий диапазон регулирования;
- автоматизированное управление;
- высоконапорный вентилятор, стабильное горение в топках всех типов;
- предохранительное запорное устройство в линии форсунки;
- шарнирный фланец, быстрый доступ к основным узлам;
- регулируемая огневая голова, адаптация пол особенности камеры сгорания;
- усиленная электрозащита встроенных компонентов;
- моноблочная конструкция, компактность.
Купить газодизельную горелку Ecoflam MULTIFLAM можно с дополнительным модулем для автоматического переключения на резервное топливо (опционально). Обращайтесь, чтобы узнать больше о характеристиках оборудования.
