Описание
Промышленная плавно-двухступенчатая горелка с двухтопливной системой сжигания и ручным или автоматическим (опция) переключением на резервный вид топлива. Легко адаптируется под конструкцию котла благодаря регулируемой огневой голове. Работает в автоматическом режиме. Подходит для любых котлов и теплогенераторов, соответствующих основным европейским нормативам. Вырабатывает до 13000 кВт тепловой мощности. Модификация с короткой головой сгорания и газовой рампой.
Назначение

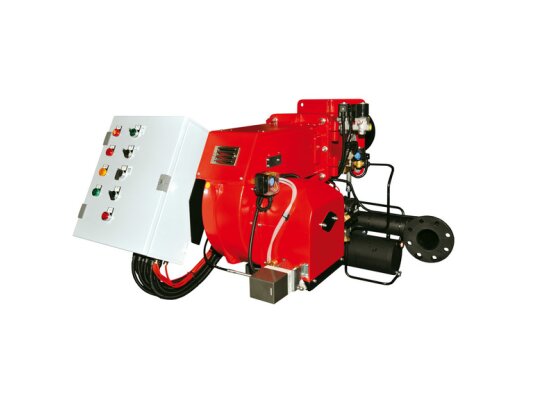

Газодизельная горелка Ecoflam MULTIFLAM 1200.1 PR TC VGD 40.125 предназначена для сжигания природного, сжиженного газа и жидкого топлива. Встраивается в мощное промышленное оборудование для нагрева воздуха, воды, пара при работе систем теплоснабжения и технологических установок.
Особенности конструкции и комплектации
- Комбинированная горелка Ecoflam MULTIFLAM собрана в моноблочной конструкции с интегрированным в стальной корпус вентилятором, топливным насосом и панелью управления.
- Для минимизации уровня шума использован звукоизолирующий кожух и шумоглушитель. Шарнирный фланец предоставляет быстрый доступ к узлам, нуждающимся в регулярном осмотре и обслуживании.
- Огневая двухтопливная голова регулируется для максимальной адаптации горелки под конструкцию и особенности конкретной камеры сгорания.
- Контур циркуляции топлива в голове сгорания повышает безопасность эксплуатации горелки. Предохранительный запорный клапан, смонтированный непосредственно в отверстии форсунки, отсекает подачу топлива, исключая утечки. Срабатывает в режиме потребления газа и при отключении горелки.
- Для защиты форсунки от засорения и сохранения характеристик распыления на начальном уровне после нагревателя топлива размещен самоочищающийся фильтр.
- В комплектацию горелки входит газовая рампа с мультиблоком VGD 40.125. Двойной газовый клапан класса «А» от известного немецкого производителя Siemens гарантирует надежное перекрытие газопровода. Газовая рампа легко крепится к корпусу горелки с помощью фланца.
- В горелке предусмотрена мощная система вентиляции для эффективной продувки камеры сгорания и подачи воздуха под давлением. Устойчивые характеристики системы наддува повышают стабильность пламени, в том числе в топках с высоким противодавлением, вплоть до 34 мбар.
- Новая система пропорционального регулирования расхода воздуха, газа и жидкого топлива с двумя регулировочными лекалами изменяемой геометрии способствует достижению оптимальных параметров горения и эффективной работе горелки.
- Горелка выключается из положения малой нагрузки, что предотвращает перепады давления в топливной магистрали. Сведены к минимуму потери тепла при её остановке. Воздушная заслонка автоматически переходит в закрытое положение, не допуская холодный воздух в систему.
Система управления
Управляет двухтопливной горелкой топочный автомат, созданный на базе микропроцессора. Блок автоматики обеспечивает эффективную, стабильную и безопасную работу горелки. Обеспечивает взаимосвязь подключенных устройств, анализ сигналов с датчиков, реле, газовых и топливных клапанов и т. д. Блокирует систему в случае сбоев.
Преимущества:
- две системы сжигания в едином компактном корпусе;
- высокая мощность и эффективность горения;
- предохранительное устройство в форсуночном блоке;
- управление функциями топочной автоматикой;
- устойчивое горение в камерах сгорания всех типов;
- шарнирный фланец, быстрый доступ к обслуживаемым деталям;
- регулируемая огневая голова, сочетаемость с разными конструкциями котлов;
- усиленная защита электрических компонентов от пыли и влаги;
- оснащение газовой рампой с двойным э/м клапаном.
Широкая линейка Ecoflam MULTIFLAM позволяет купить газодизельные горелки для многочисленных задач промышленного теплоснабжения. Доступны модели с различными рабочими диапазонами мощности, вариантами регулирования (исп. PRE, PR, PR-АВ), с длинной и короткой пламенной головой, в комплектации с газовой рампой/ без неё, возможностью дооснащения.
