Описание
Двухступенчатая газовая горелка с головой сгорания Low NОx и вентилятором нового поколения. Совместима с котлами и теплогенераторами разных конструкций и типа. Проста в монтаже, настройке и эксплуатации. Соответствует европейским стандартам безопасности и экологичности.
Основные параметры:
- 2-ступенчатое регулирование мощности, плавный пуск;
- рабочий диапазон: 55-175 кВт;
- входное давление газа: 12-360 мбар (от 30 мбар для пропана);
- уровень пыле-, влагозащиты электрических контактов: IP40;
- эксплуатация в условиях температур -10...+60 °C;
- присоединение газа на резьбу Rp 1" или Rp 3/4".
Система сжигания Low NОx
Форма огневой головы разработана для полного сгорания газа, исключения химического недожога топлива, минимизации объема оксидов азота (<80 мг/кВт·ч). По уровню эмиссии вредных веществ горелка соответствует III классу экологичности по EN 676. Значения варьируются в котлах с разными конструкциями топок и при различной тепловой нагрузке.
Система наддува
В корпус встроен высокопроизводительный вентилятор для эффективного наддува, оптимального смесеобразования, поддержания стабильного пламени без пульсаций в камерах сгорания разного типа (противодавление от 5 мбар).
Автоматизация функций

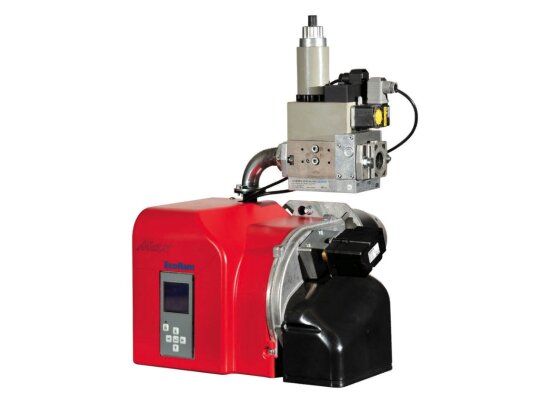

Газовая горелка Ecoflam MAX GAS 170 LN PAB TL MET.SR, арт: 3123957 работает в полностью автоматизированном режиме. Менеджер горения со встроенным микропроцессором контролирует все стадии горения, блокирует горелку при сбоях, управляет работой подключенных устройств.
Совместимость с котлами разных конструкций
Горелка легко адаптируется под конструктивные особенности теплогенератора благодаря регулируемой огневой голове.
Конструкция
Компактный моноблок собран в литом корпусе из легкого сплава алюминия, оснащен защитным кожухом. Для минимизации уровня шума (70 дБ) в конструкции использованы звукопоглощающие материалы.
Для быстрого доступа к огневой голове предусмотрен шарнирный фланец. Монтаж упрощен за счет возможности подвешивания горелки на единственный крепежный болт.
Газовая рампа с э/м клапанами, реле давления и другими необходимыми устройствами, собранная в едином блоке, легко фиксируется к корпусу горелки.
Преимущества:
- чистое сжигание газа, голова сгорания Low NОx;
- мощный вентилятор, быстрый розжиг, стабильное горение в любых топках;
- совместимость с разными конструкциями теплогенераторов;
- работа с низким уровнем шума;
- возможность перенастройки на пропан при соответствующем дооснащении;
- шарнирный фланец, легкий доступ к огневой голове.
Условия эксплуатации
Горелка размещается в котельных с достаточной вентиляцией для недопущения работы при дефиците воздуха, риска образования взрывоопасных и токсичных смесей. Вблизи с горелкой не должно быть большого количества пыли, агрессивных веществ, едких паров.
