Описание

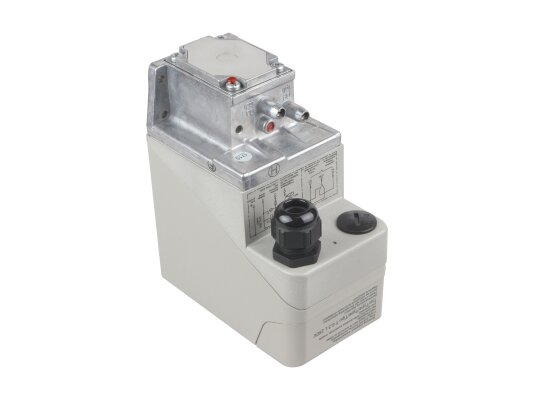

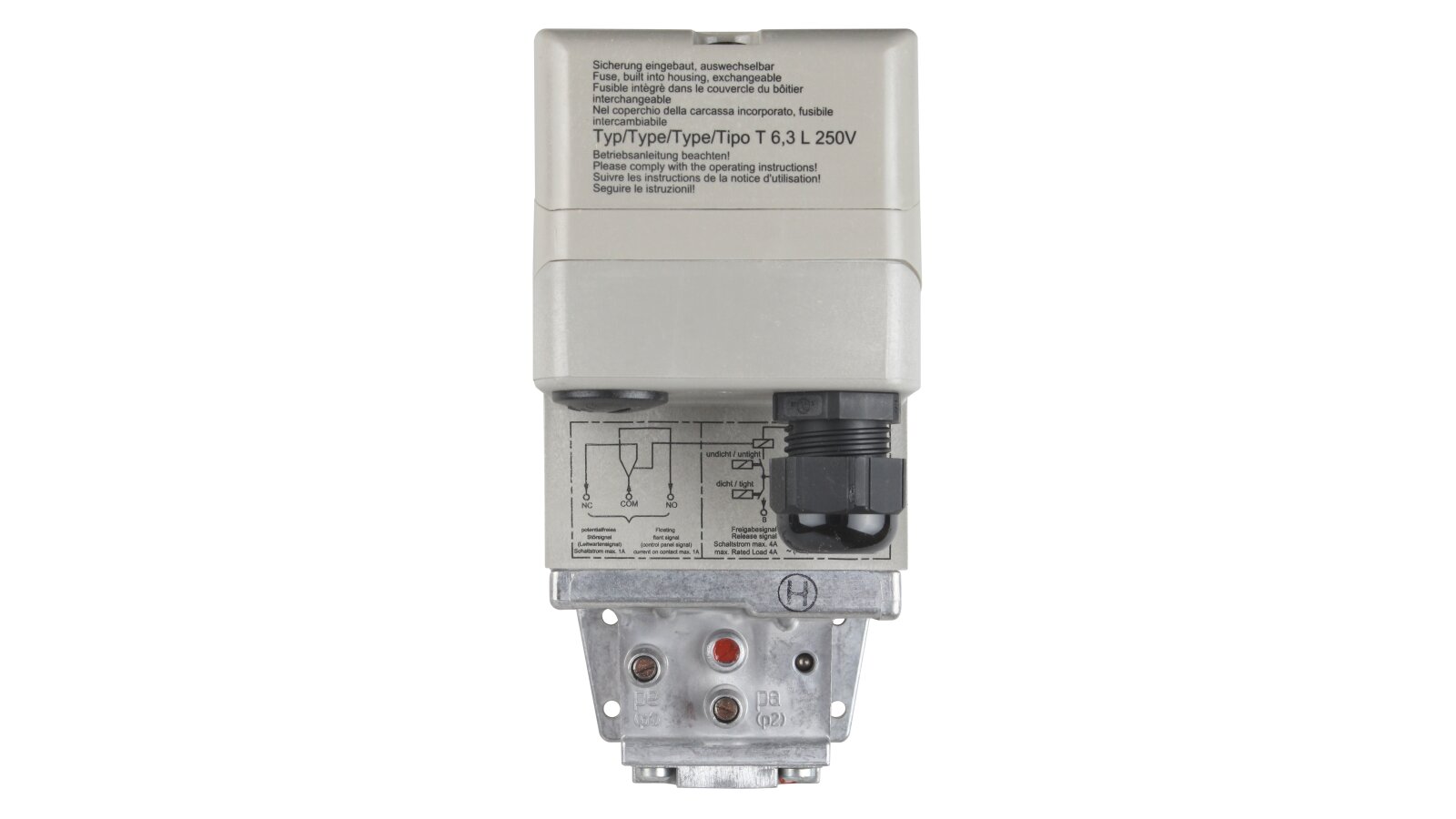

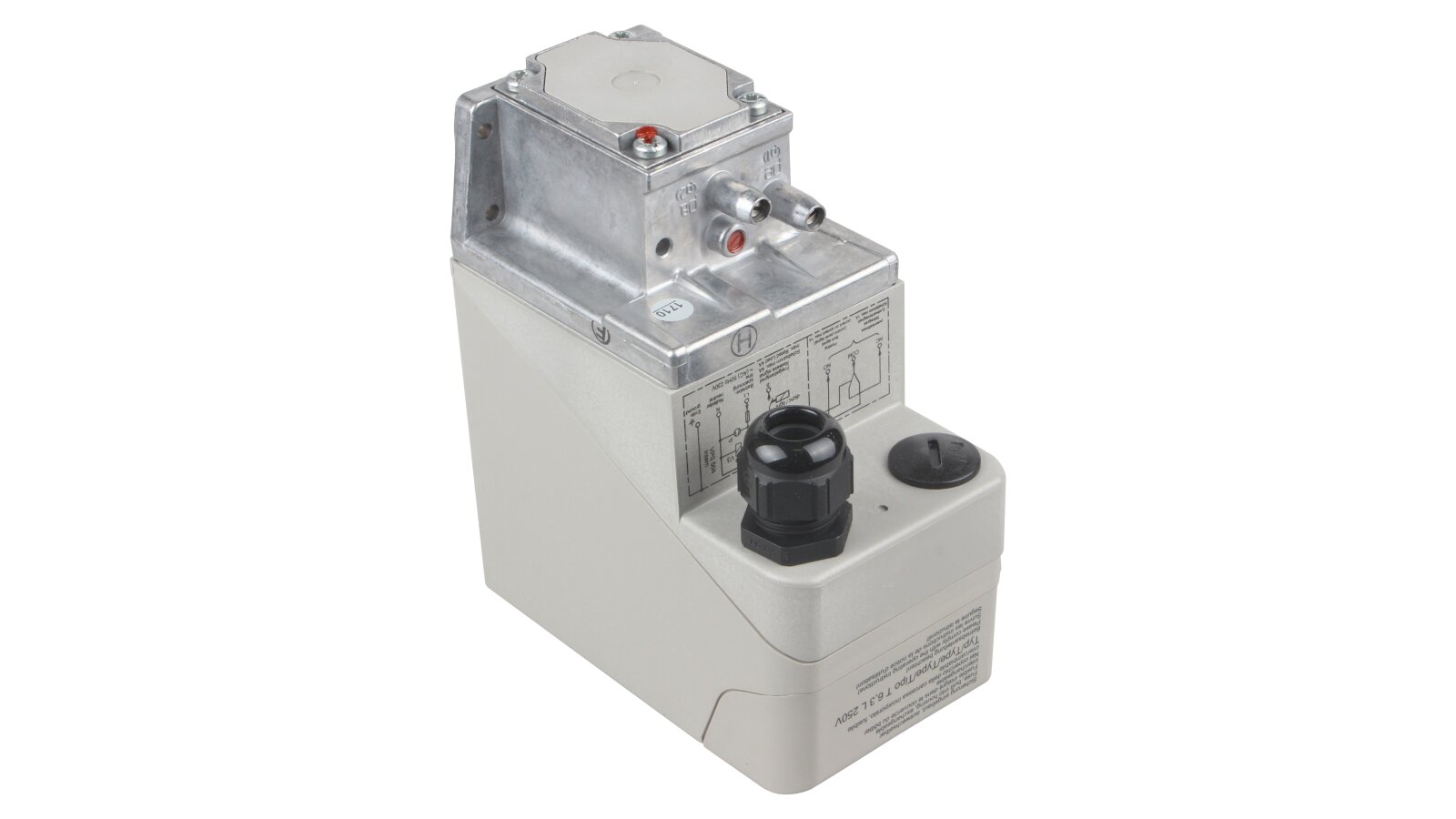

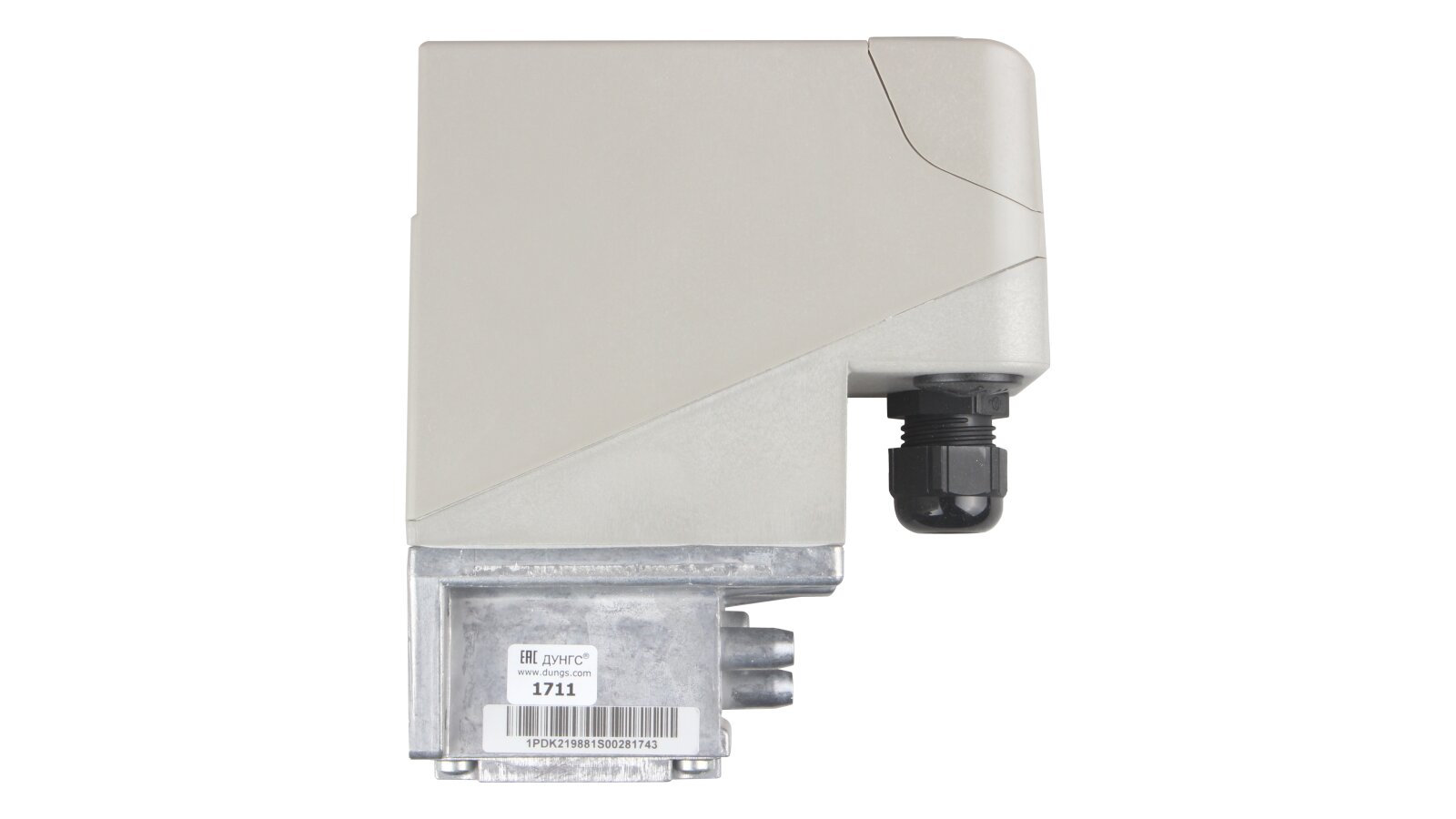

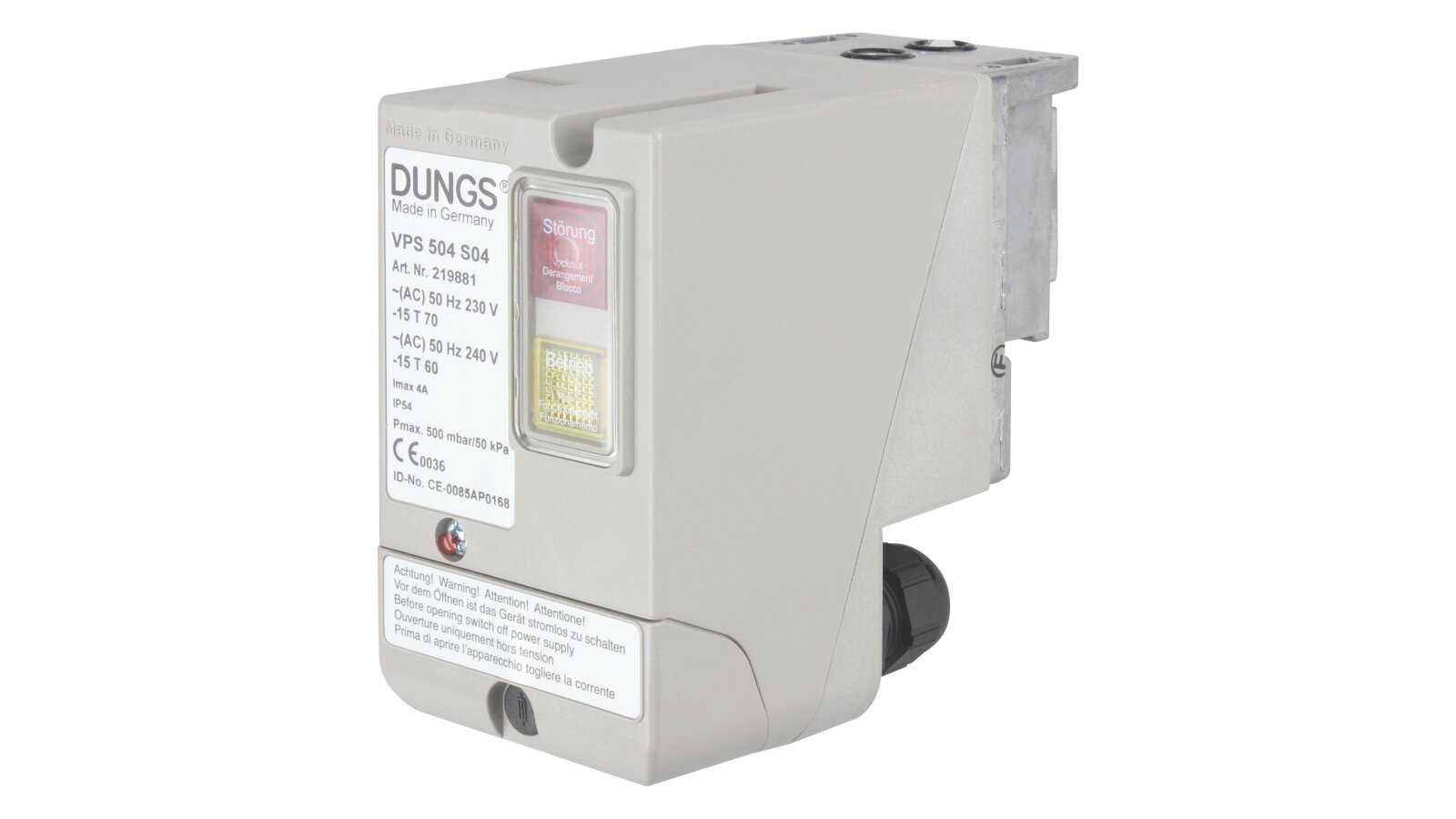

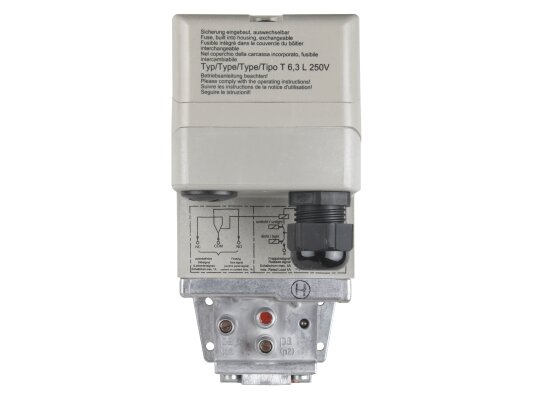

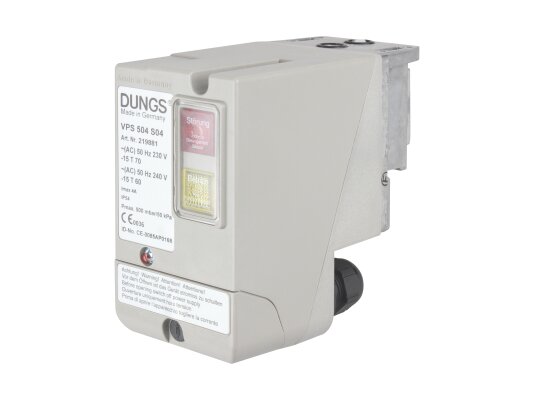

Блок контроля герметичности Dungs VPS 504 S04 220В / 60Гц, арт: 222388 используется для контроля работы многофункциональных электромагнитных клапанов. Произведен по стандартам EN1643. Не требует дополнительной настройки. Подходит для систем с давлением газа в магистрали подачи до 500 мбар. Контроль герметичности осуществляется путем нагнетания давления в межклапанное пространство.
Особенности и основные параметры:
- питание от сети 220 В, -15%, +10%,, 60 Гц;
- контрольный объем от 0,1 до 4 л;
- для промышленных газовых установок с давлением в магистрали до 500 мбар;
- короткое время теста: от 10 до 26 секунд;

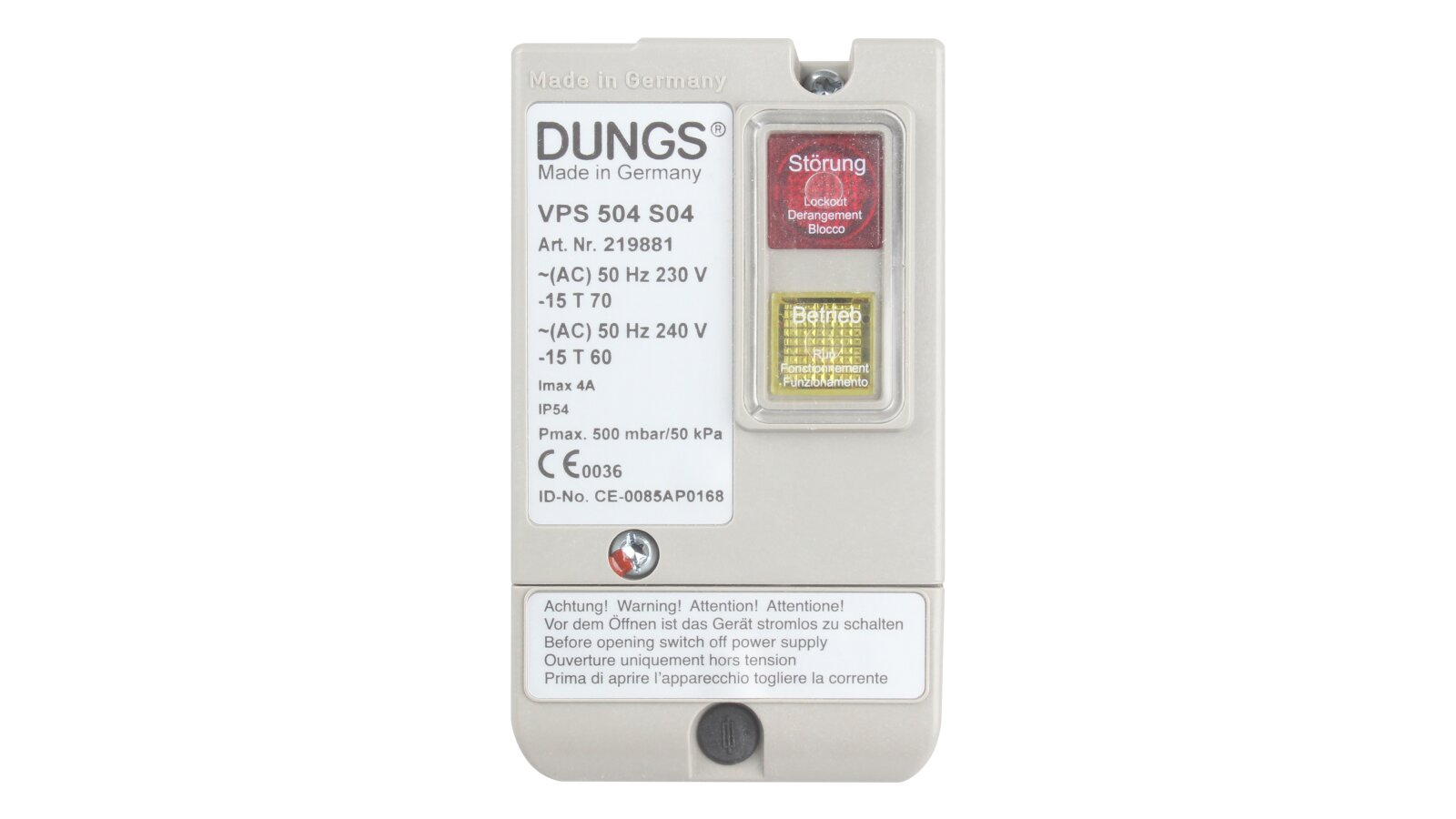

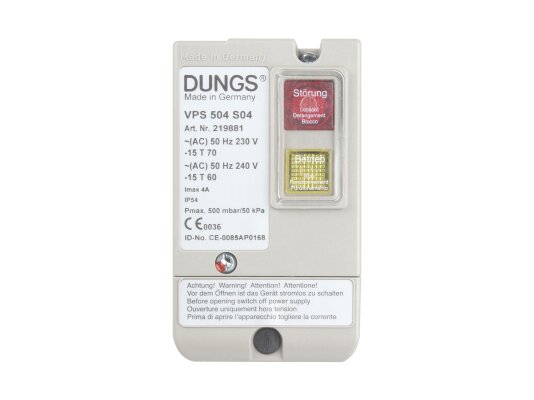

- сигнальная лампа для отражения герметичности/ негерметичности системы;
- внешний индикатор сбоев;
- защита электрических компонентов от пыли и влаги по стандарту IP 54;
- диапазон рабочих температур: -15...+70 °C (исключить конденсацию, обледенение);
- для контроля э/м запорных клапанов класса А и В по EN 161;
- эргономичный корпус из противоударного материала;
- монтаж в веpтикальной, гоpизонтальной ориентации, исключая пеpевеpнутую;
- крепление с помощью 4 винтов на корпус арматуры;
- подключение через винтовые зажимы, кабельное отверстие PG 13,5.
Рабочая среда
Dungs рассчитан на контакт с газами семейства 1-3, газом, полученным при очистке сточных вод, газом из органических отходов и биогазом (сухим, H2S< 0,1 объема в %). Нельзя использовать блоки контроля герметичности для газообразной среды, содержащей более 60% бутана.
Применение
Блок контроля герметичности VPS контролирует состояние многофункциональных э/м клапанов DMV и универсальных газовых блоков. Возможны другие применения (подробнее – в инструкции). Проверка осуществляется перед запуском, в процессе предпродувки или после отключения горелки.
