Описание

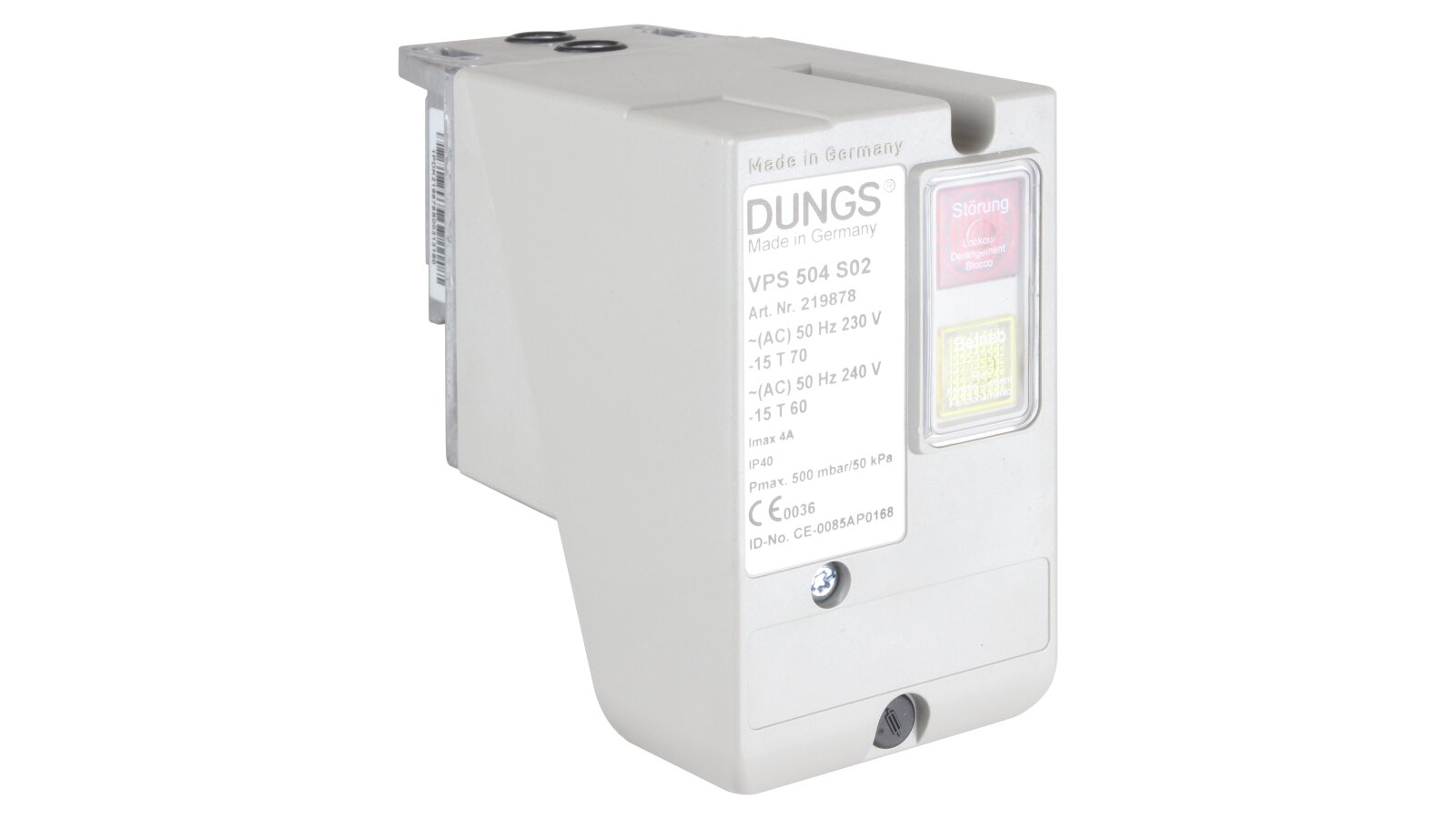

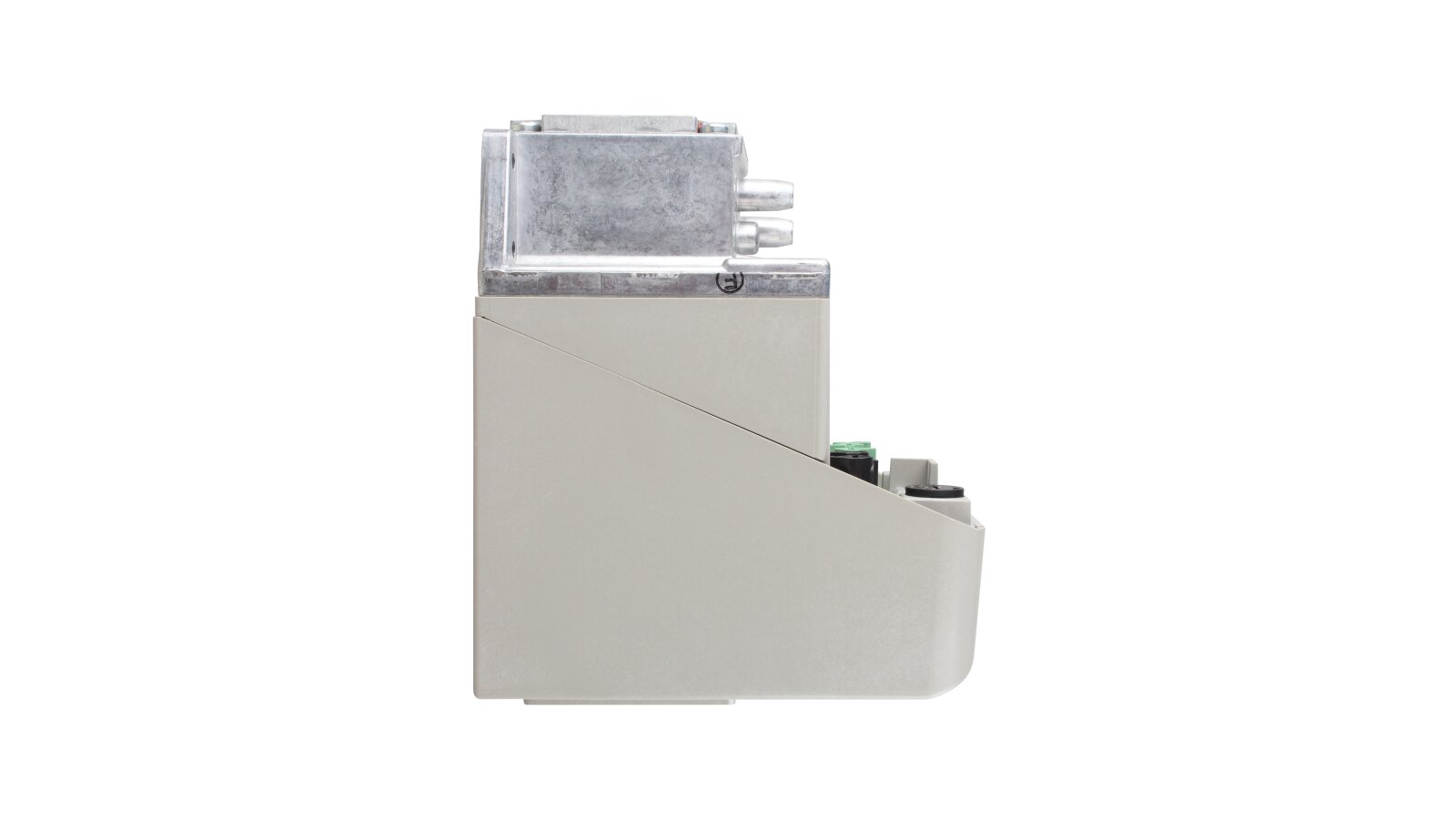

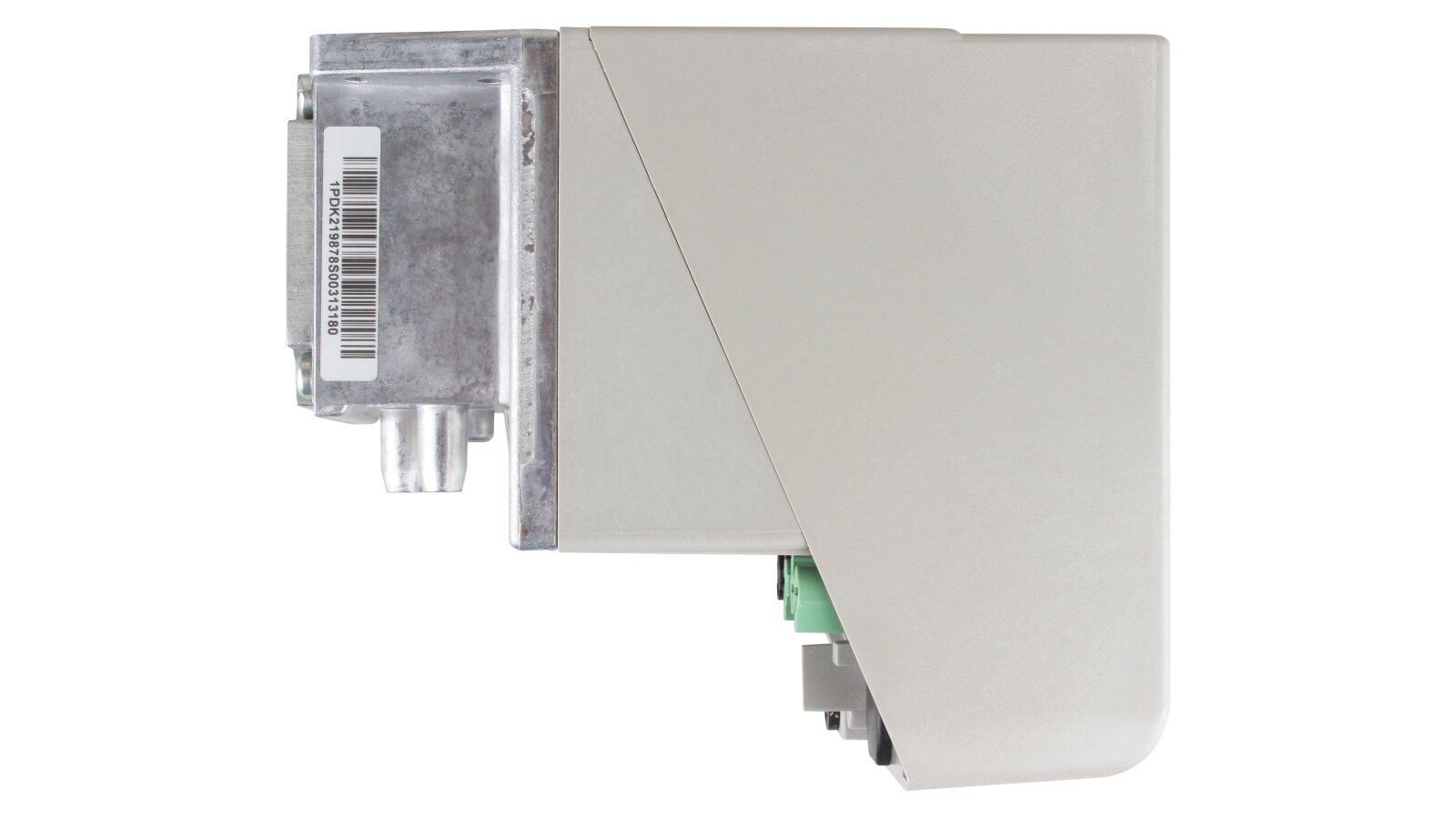

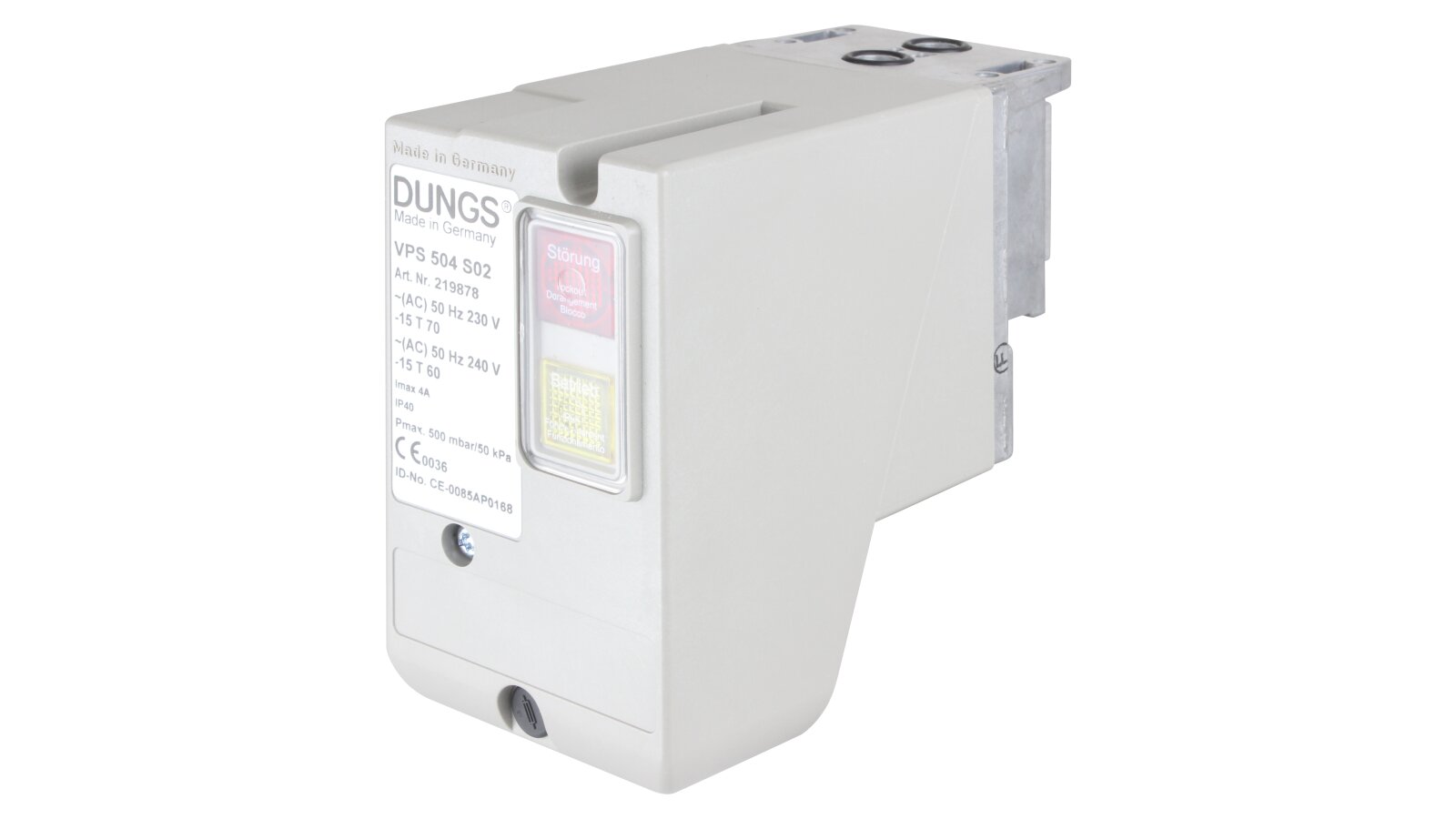

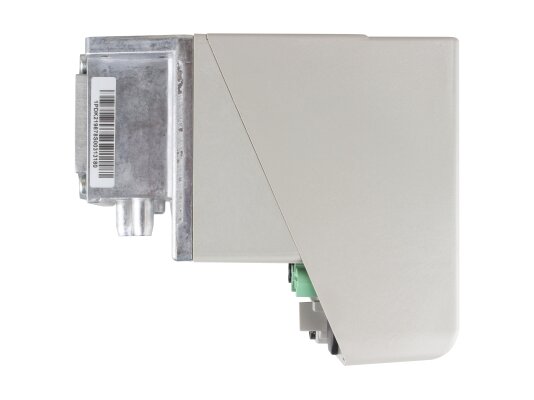

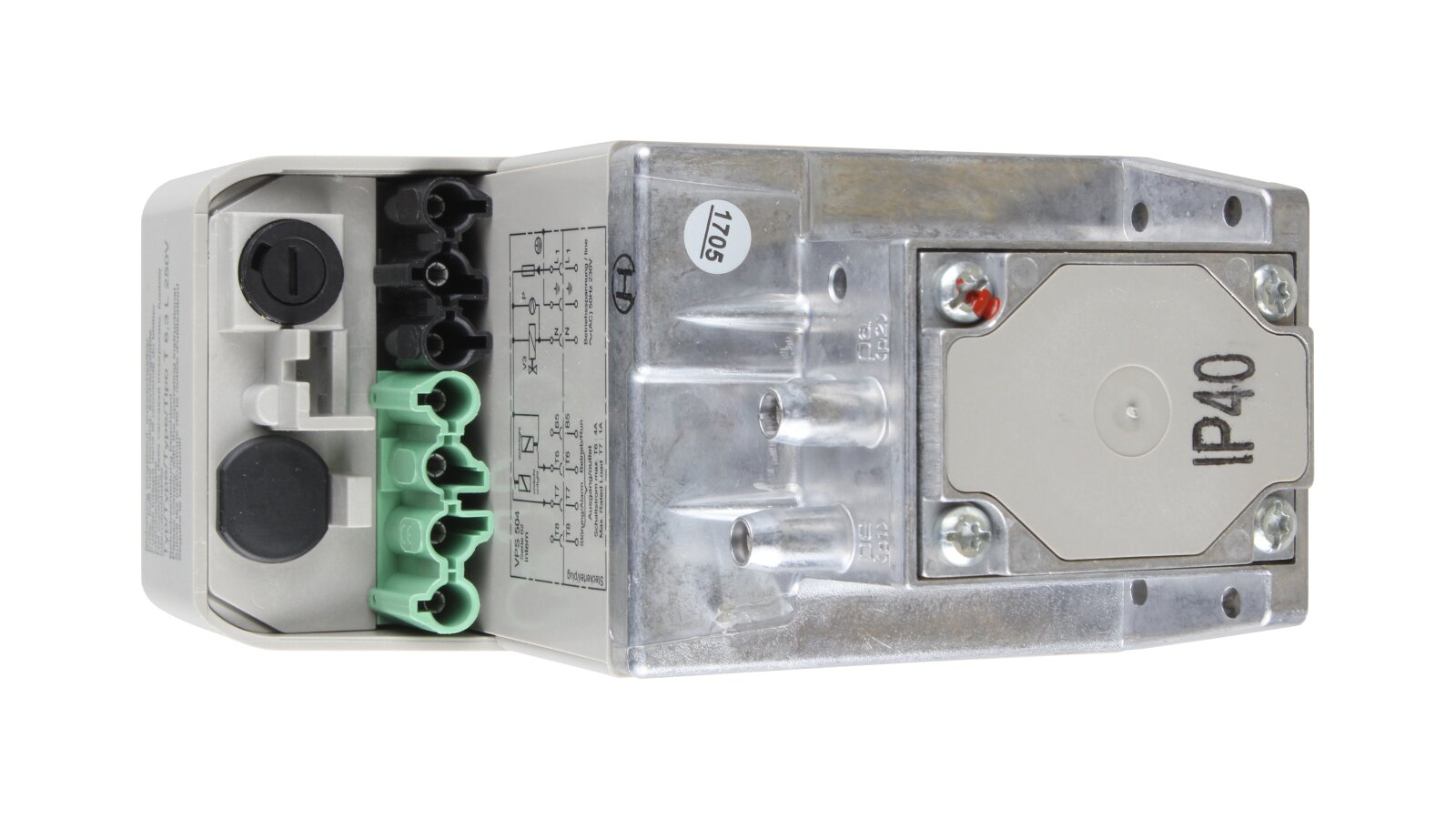

Блок контроля герметичности Dungs VPS 504 S02 со штекером 24 В, арт: 225481 служит для создания надежной системы проверки клапанов, безопасного функционирования промышленной газосжигающей установки. Сертифицирован по европейскому стандарту EN 1643. Не нуждается в дополнительных регулировках при монтаже. Рассчитан на давление в газопроводе до 500 мбар. Контроль герметичности многофункциональных э/м клапанов осуществляется путем нагнетания давления в межклапанное пространство. При обнаружении недопустимых утечек срабатывает блокировка, подача газа на горелку прекращается.
Особенности и основные характеристики:
- питание от сети 230 В, -15%, +10%, 60 Гц;
- контрольный объем для нагнетания в пространство между клапанами: от 0,1 до 4 л;
- продолжительность проверки герметичности: от 10 до 26 секунд;
- для тестирования электромагнитных запорных клапанов класса А и В по EN 161;
- лампа, сигнализирующая о герметичности/ негерметичности клапанов;
- уровень пылевлагозащиты компонентов класса IP 40;
- максимальное давление в магистрали подачи газа 500 мбар;
- допустимый температурный диапазон (внешняя среда): -15...+70 °C;
- компактный корпус из противоударного материала;
- встроенный в корпус сменный предохранитель для защиты от короткого замыкания;
- положение при установке – веpтикальное, гоpизонтальное, кроме пеpевёрнутого;

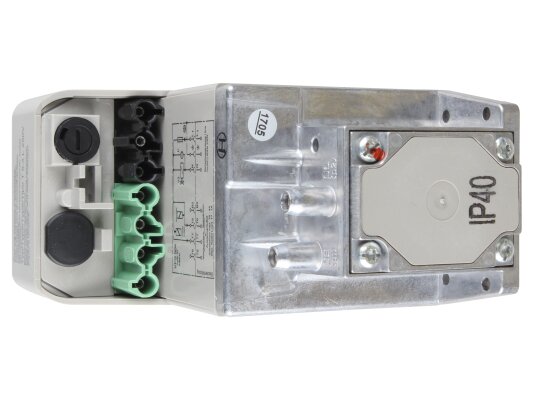

- крепление к корпусу арматуры на 4 винта;

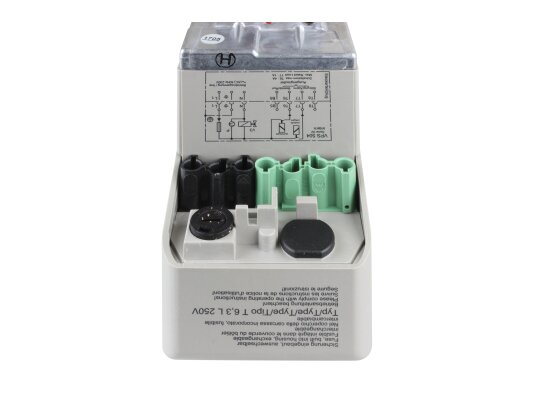

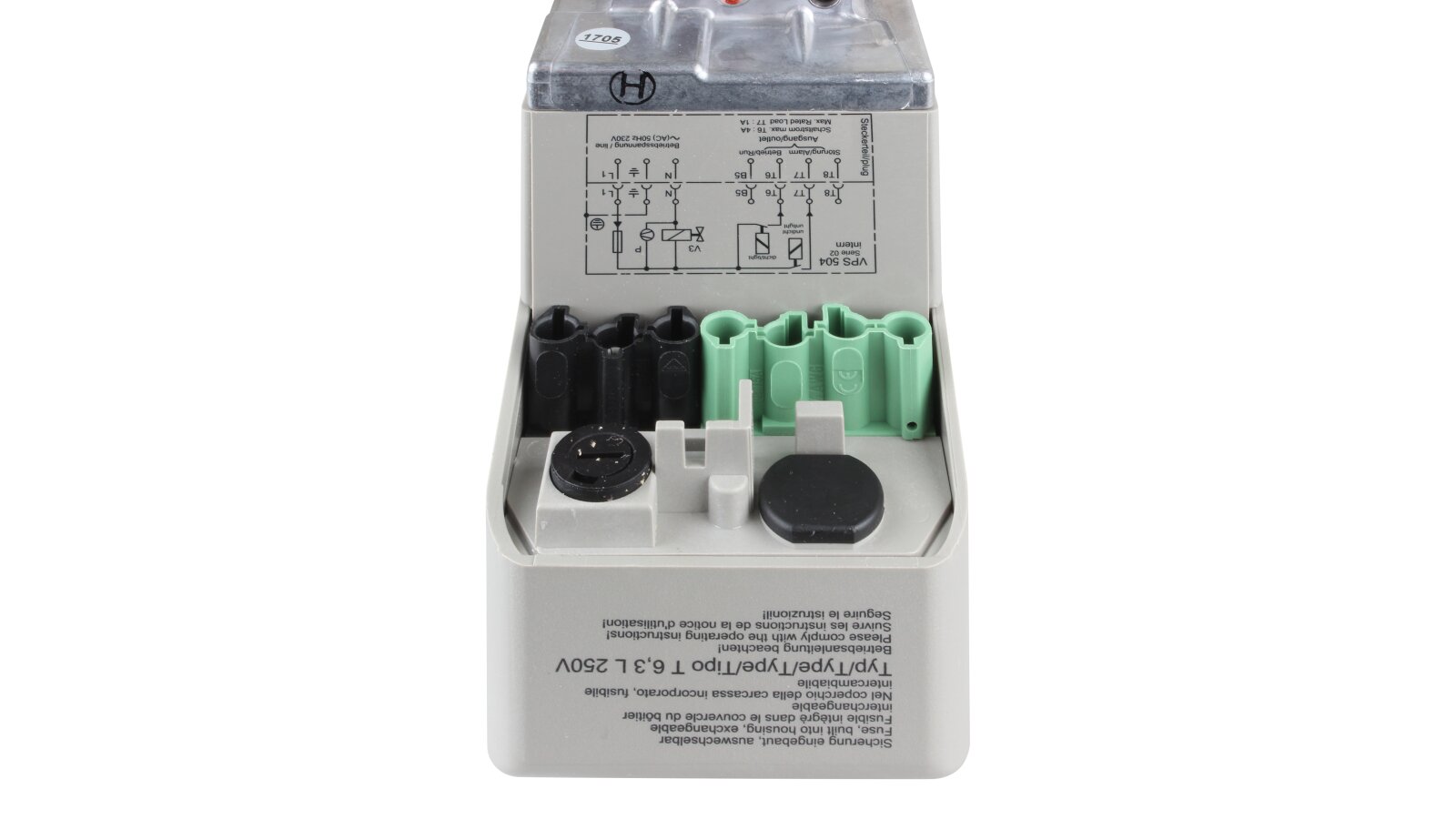

- подключение с помощью штекерного соединения, CSA.
Купить блок контроля герметичности можно отдельно или с дополнительными комплектующими (по запросу).
Рабочая среда
Система контроля герметичности клапанов используется для установок, работающих с газами семейства 1-3, газом, полученным при очистке сточных вод, переработке органических отходов и биогазом (сухим, H2S< 0,1% объема). Запрещено применение для газа, содержащего более 60% бутана.
Применение
Блок контроля герметичности VPS проверяет состояние э/м клапанов DMV, универсальных газовых блоков Dungs. Тестирование на утечки выполняется до запуска горелки, в ходе предпродувки или после завершения подачи тепла.
