Описание

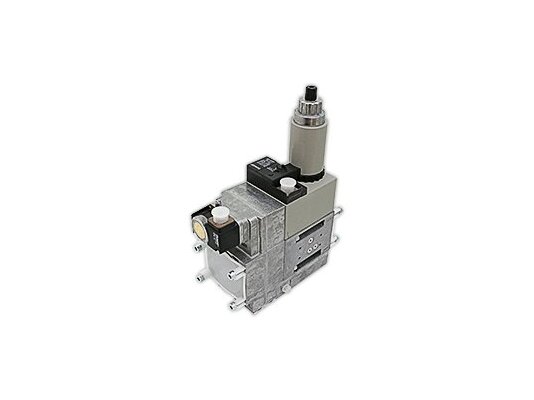

Газовый мультиблок Dungs MB-ZRDLE 415 B01 S20, арт: 228713, применяется для двухступенчатого автоматического регулирования давления газа. Объединяет несколько устройств газовой автоматики, обеспечивая компактность газовой линии, удобство монтажа. Встраивается в горелки большинства производителей. Подходит для газовых установок с давлением до 360 мбар.
Комплектация Dungs MB-ZRDLE
В компактном корпусе мультифункционального устройства объединены:
- реле минимального давления, контролирующее входящий поток;
- одноступенчатый и двухступенчатый электромагнитные клапаны класса А по EN161;
- регулятор выходного давления класса А по EN88 с заводскими настройками пружины;
- входящий фильтр для удаления из газа загрязнений и примесей.
Для действенной защиты устройств автоматики необходимо установить перед мультиблоком отдельный газовый фильтр. В базовую комплектацию не входят резьбовые фланцы и штекеры.
Модульная конструкция мультиблока позволяет устанавливать дополнительное оборудование: датчики-реле давления, блок контроля герметичности, клапан запальной линии или НО и другие. На корпусе предусмотрены многочисленные точки для измерения давления (штуцеры G1/8").
Параметры и особенности:
- нормально-закрытые э/м клапаны с совместным управлением;
- быстрое закрытие обоих клапанов, открытие клапана V1 < 1 сек.;
- замедленное открытие второго клапана, возможность регулировки (< 20 сек.);
- настройка основного расхода;
- незаменяемая пружина регулятора с рабочим диапазоном 4-33 мбар;
- максимальное давление в системе 360 мбар;
- долговечные мембраны, уплотнения на основе NBR и силиконового каучука;
- электромагнитный привод из стали, латуни, алюминия;
- применение для газов семейства I..III, нейтральных газов;
- индикация закрытого положения при подключении концевого контакта (опция);
- защита корпуса от проникновения пыли, обрызгивания со всех сторон, класс IP54;
- резьбовой способ соединения;
- установка в систему в горизонтальном, вертикальном, промежуточном положении.
Условия эксплуатации
Газовые мультиблоки MB-ZRDLE могут эксплуатироваться при температурах -15...+70 °C. Для установок, работающих на сжиженном газе, минимальная рабочая температура – 0°C.
Основные достоинства:
- объединение нескольких автоматических устройств в компактной конструкции;
- быстрое перекрытие газопровода для безопасной эксплуатации горелки;
- замедленное регулируемое открытие для плавного розжига;
- повышенная пропускная способность;
- герметичный и быстрый монтаж с помощью резьбовых фланцев;
- встроенный фильтр для сохранения герметичности газовой линии;
- защита корпуса от пыли/ брызг по стандарту IP54;
- модульный тип конструкции, возможность монтажа других устройств;
- точные выходные параметры давления;
- применимость для низкотемпературной эксплуатации.
У нас можно купить газовые мультиблоки MB-ZRDLE и дополнительные комплектующие для сборки газовой установки.
