Описание

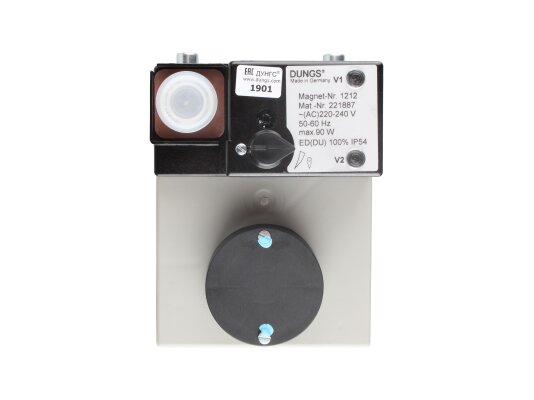

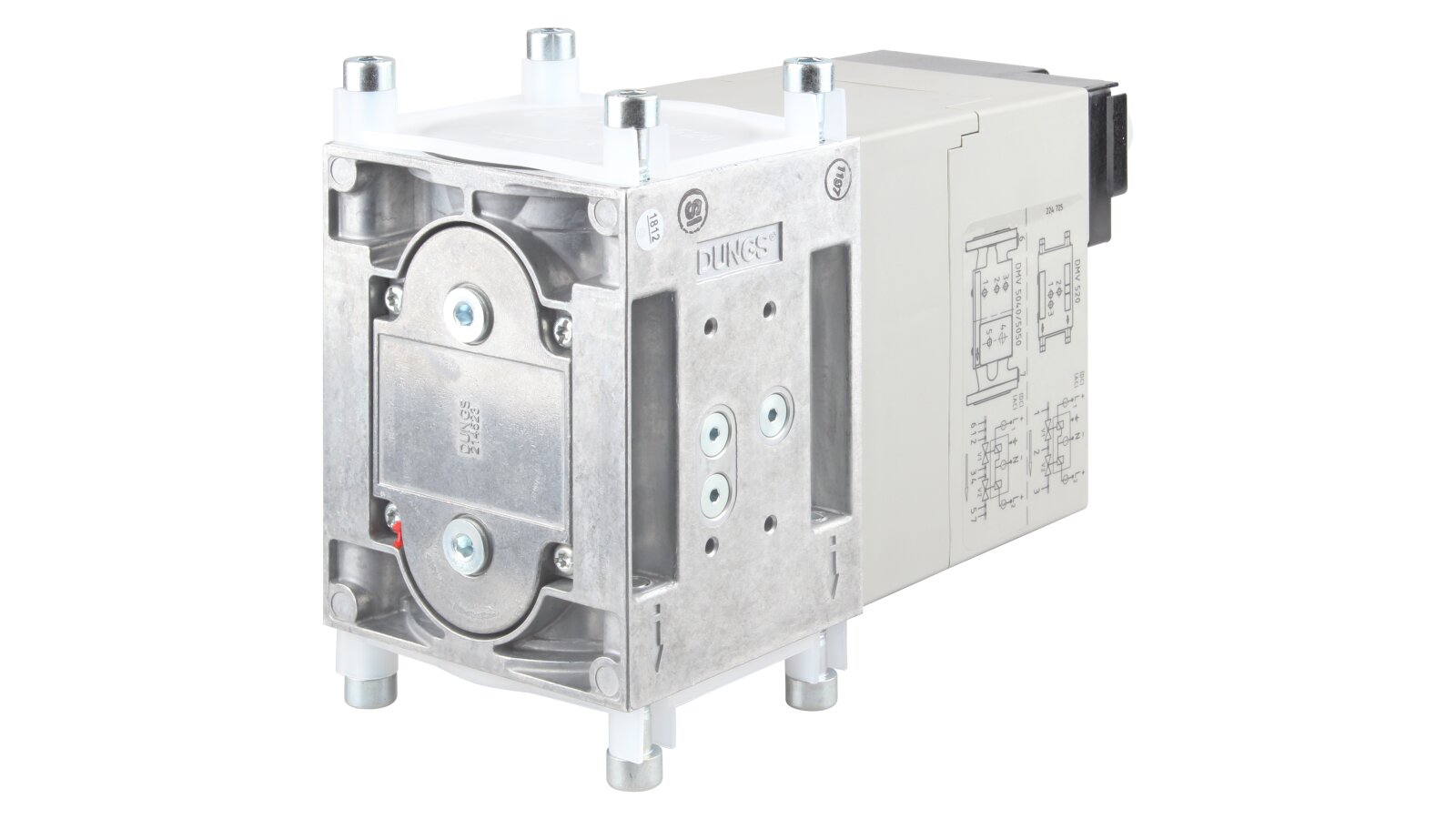

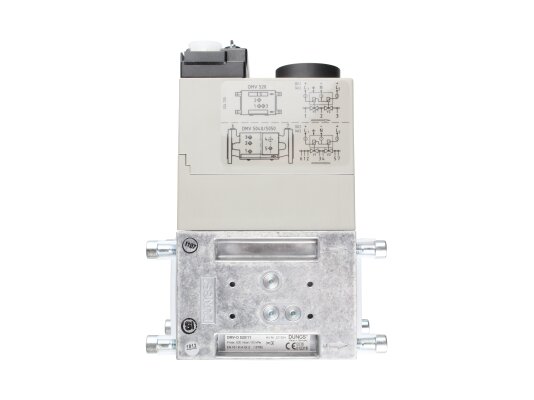

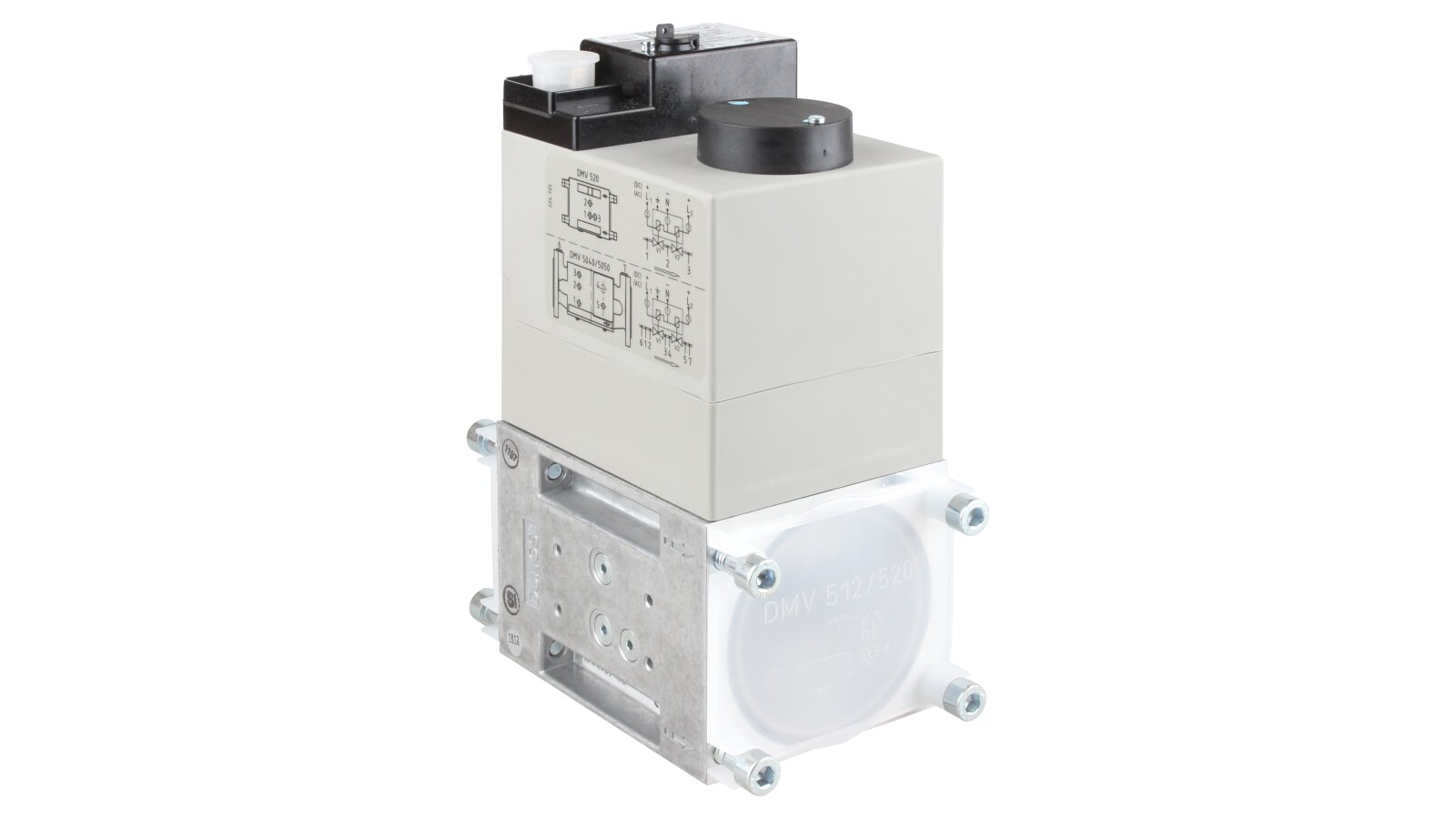

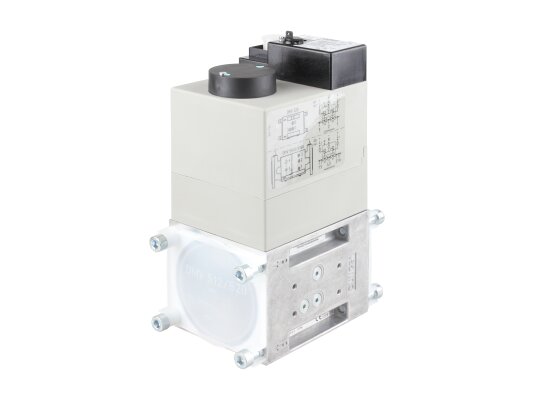

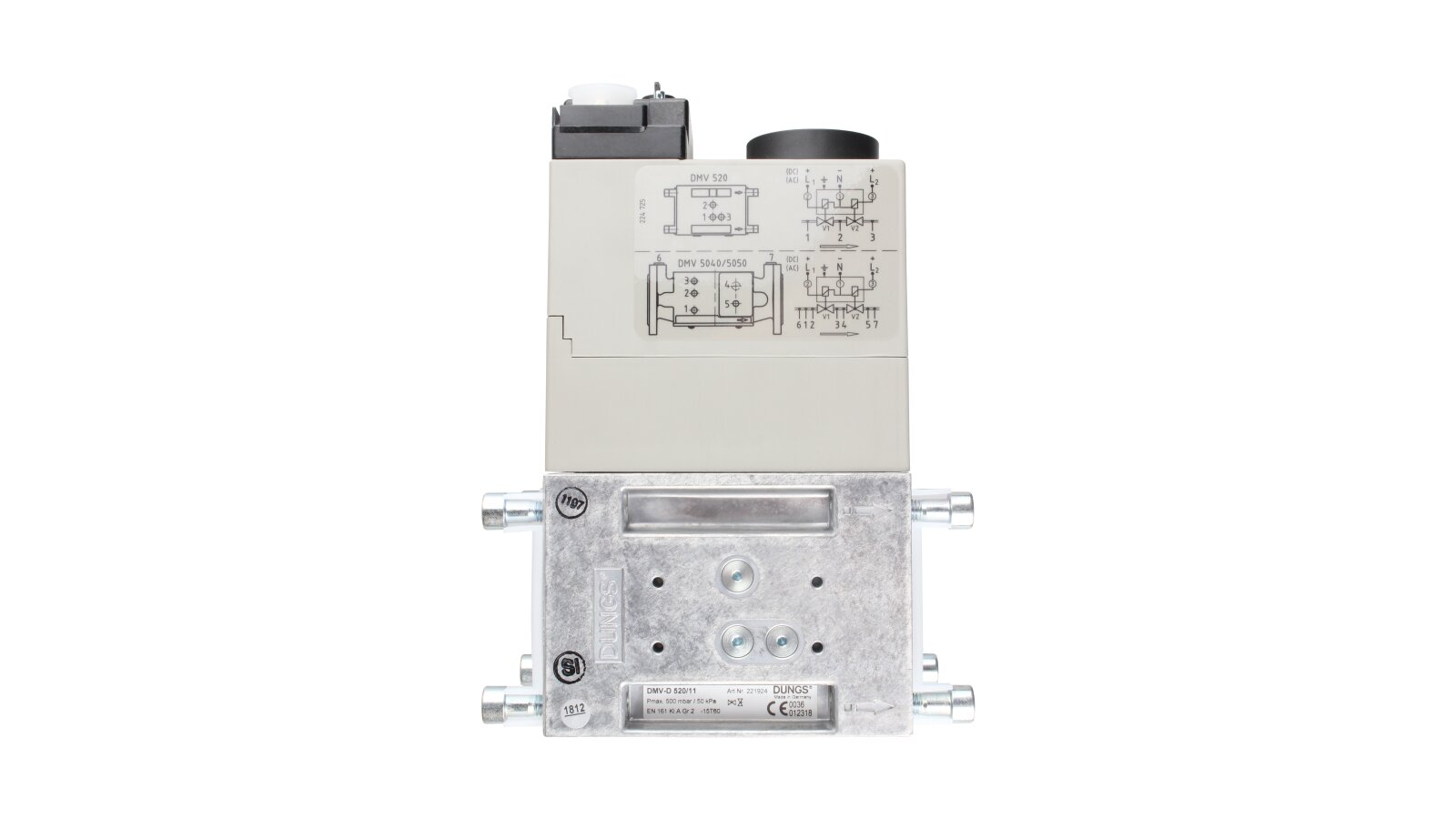

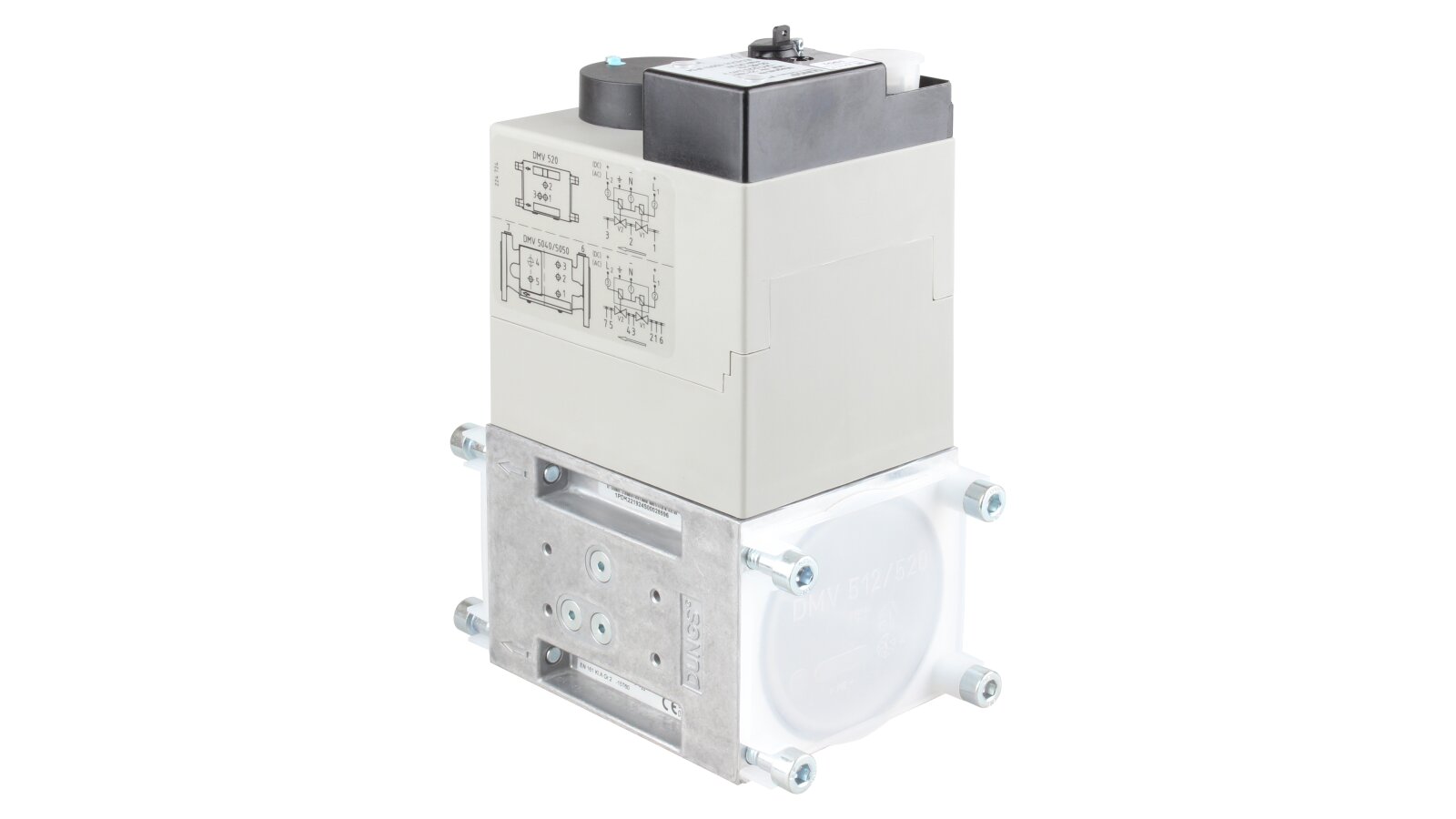

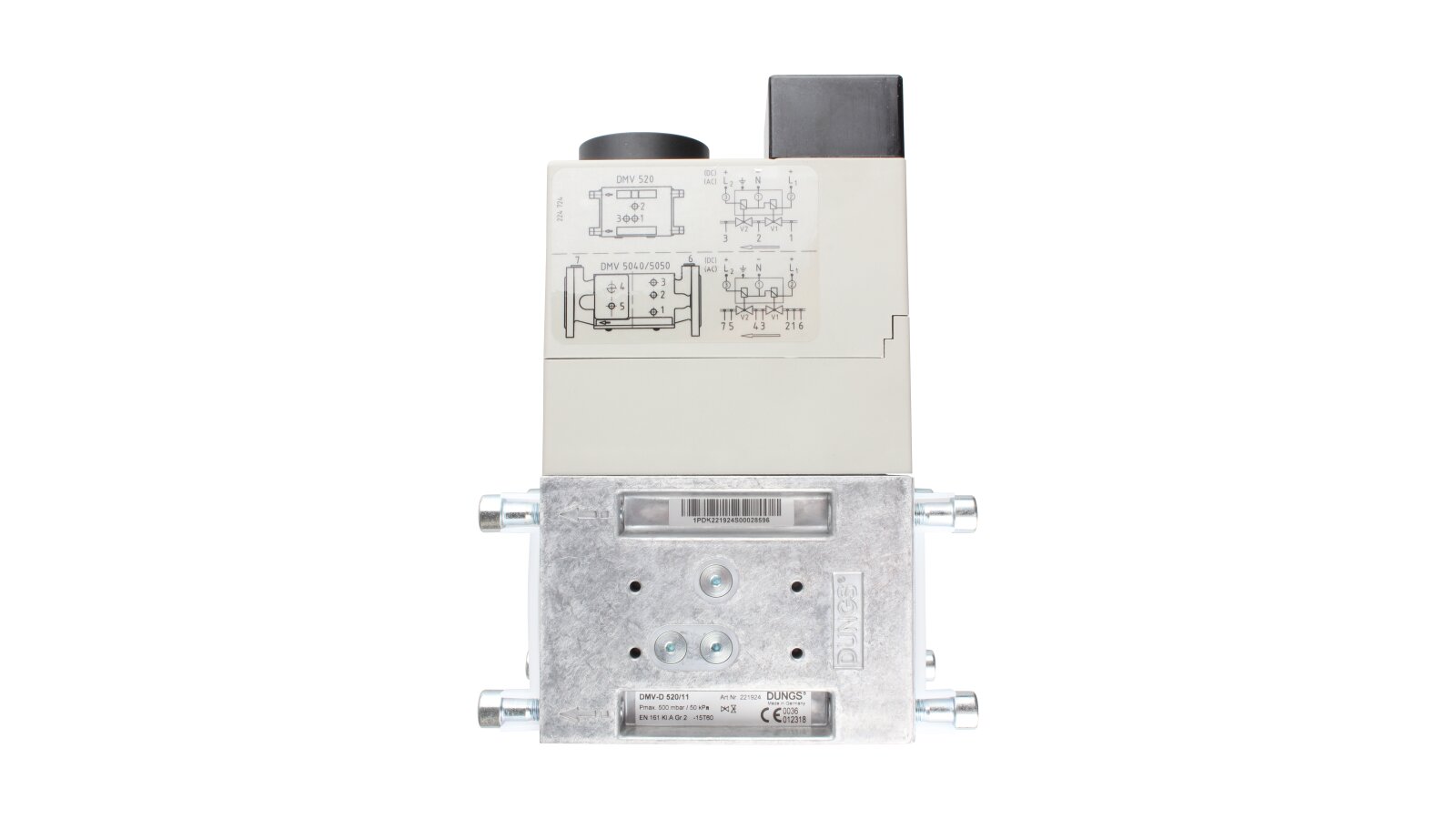

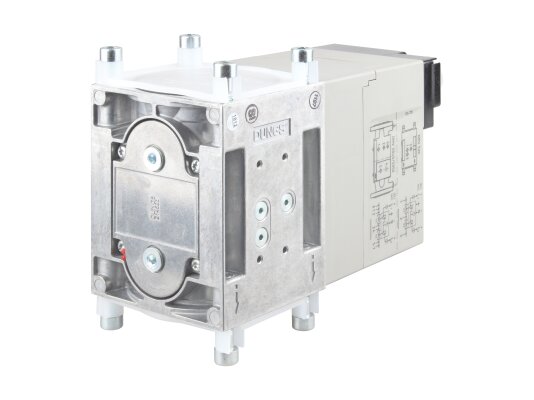

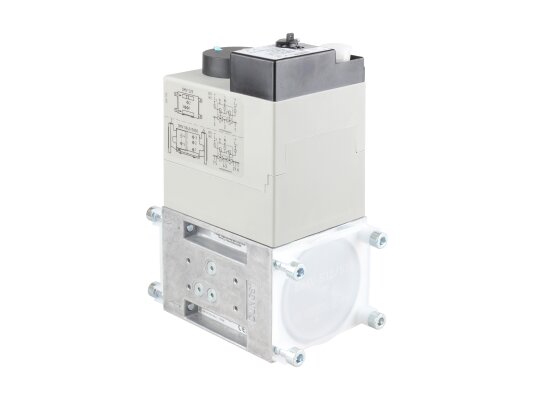

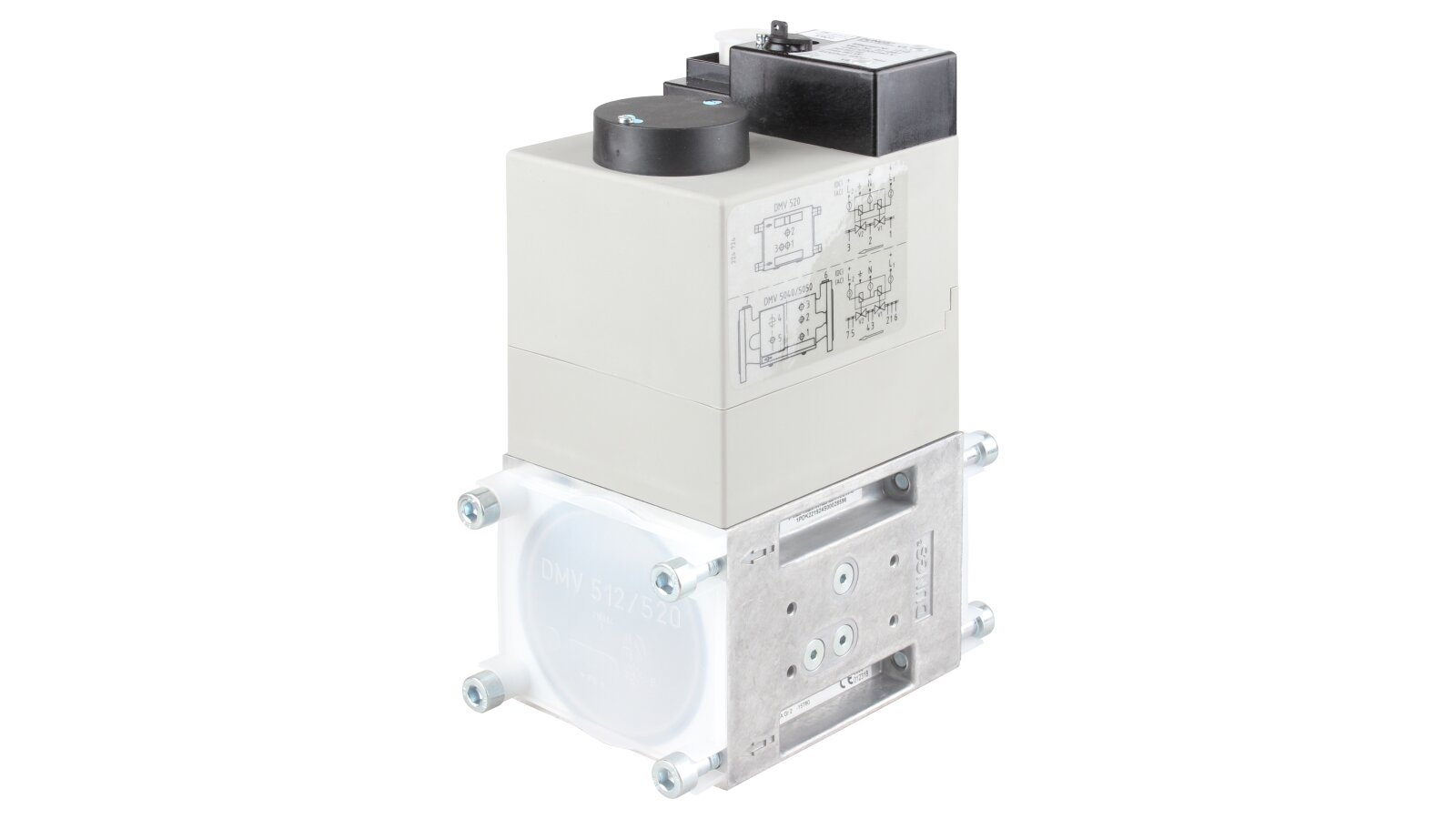

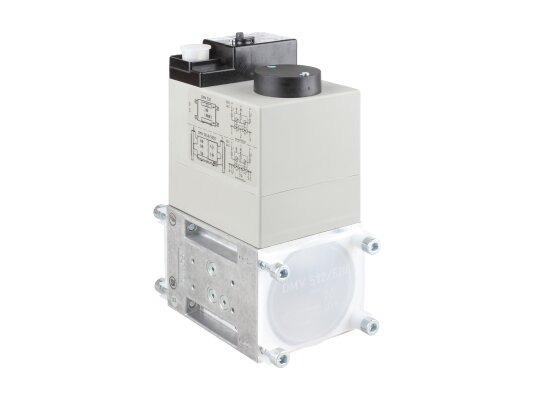

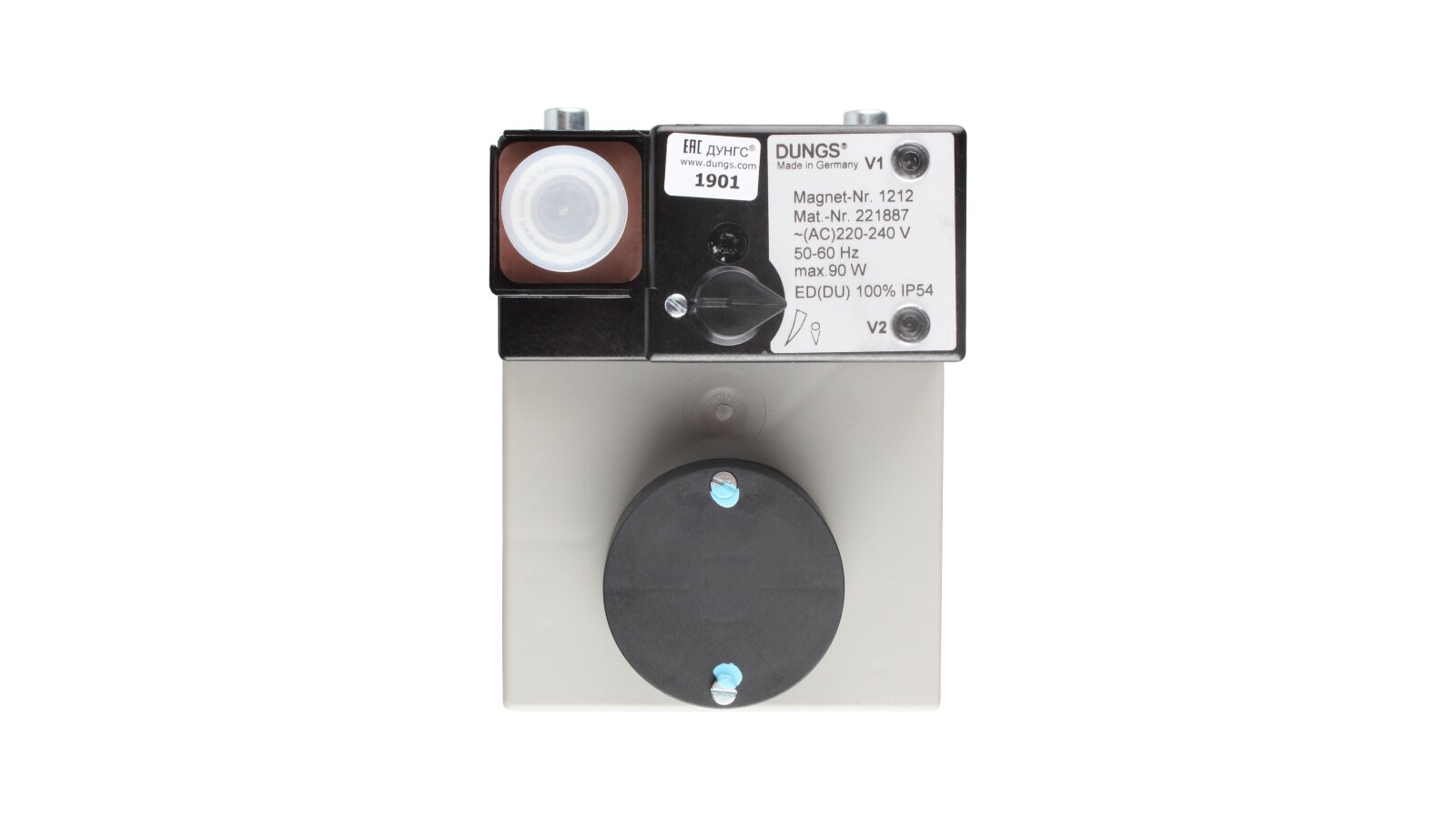

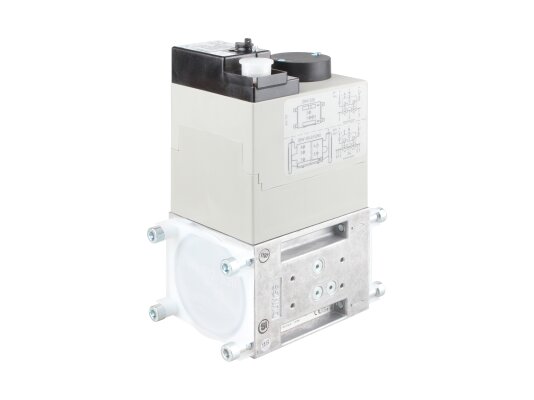

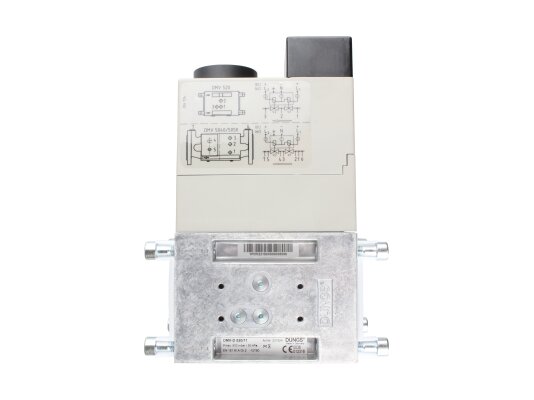

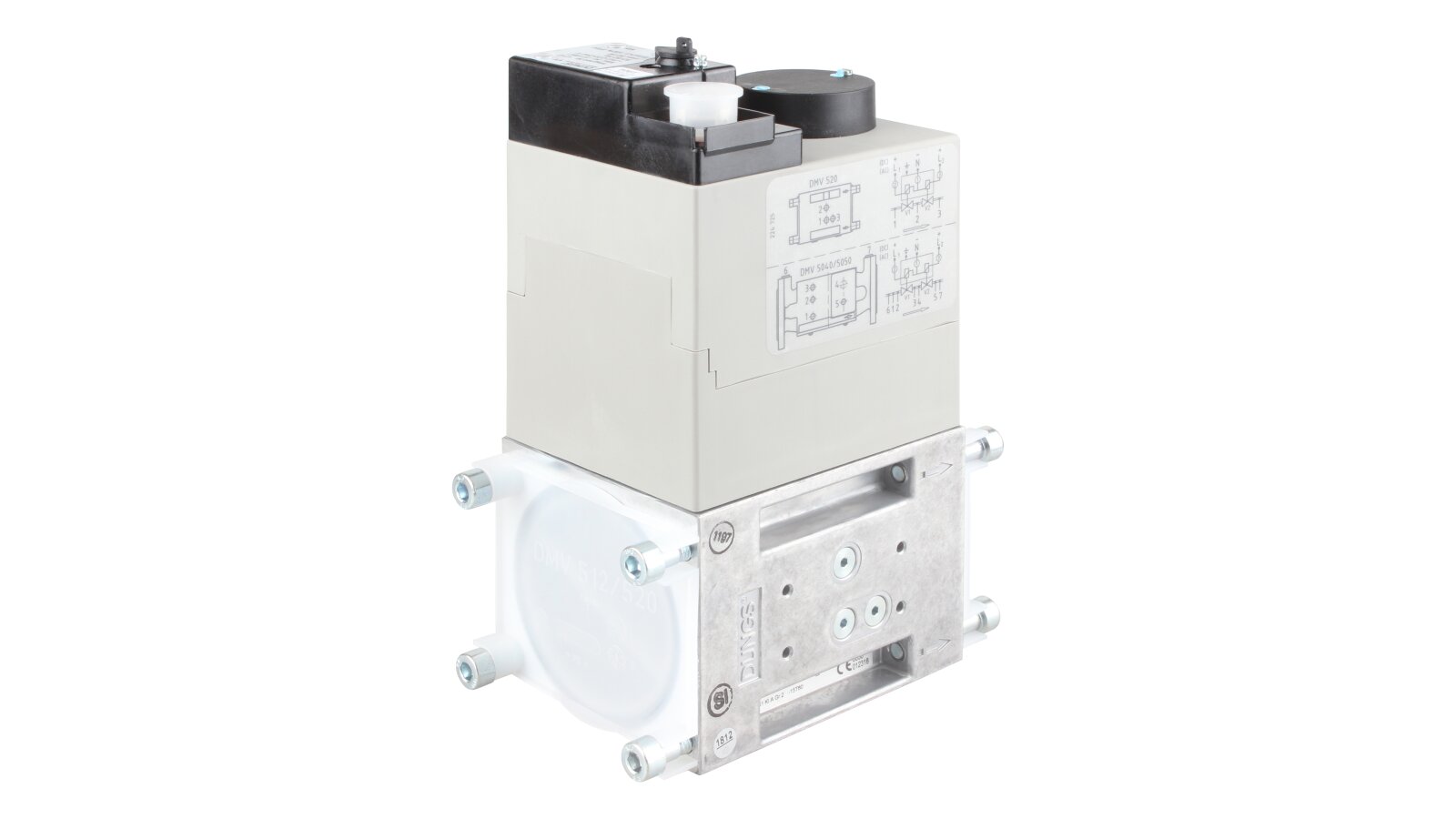

Двойной электромагнитный клапан Dungs DMV-D 520/11, арт. 221924:
- Быстро открывающийся, быстро закрывающийся;
- Настройка основного расхода;
- Установка концевого контакта возможна на оси клапана V1 и V2;
- Макс. избыточное давление газа 500 мбар;
- Уплотнение клапана из NBR;
- Резьбовое соединение Rp 2";
- Электрическое подключение через кабельную розетку;
- Класс электрозащиты IP 54.
Двойной электромагнитный клапан Dungs DMV-D 520/11 применяется для автоматического управления процессом подачи газа и повышения безопасности работы газового оборудования. Предназначен для оснащения газовых горелок, газопоршневых агрегатов, широко используется при реконструкции газовых котлов старого образца. Компактный клапан потребляет незначительное количество электроэнергии, отличается быстродействием и повышенной пропускной способностью.
Ключевые параметры
- Максимальное давление: 500 мбар.
- Класс «А», 2-ая группа согласно EN 161.
- Рабочая среда: газ 1-3 класса/нейтральный.
- Температура воздуха: от -15 до +60 °C.
- Соединение – на резьбу Rp 2 дюйма.
- Расход при перепаде Dp=10 мбар: 110 м3/ч.
- Параметры электропитания: 24-240 Вольт.
Версии Dungs DMV-D 520/11
Клапан представлен в 4 модификациях, отличающихся материалом уплотнения и параметрами электропитания: 220-240 В, NBR (арт. 221924), 220-240 В, Viton (арт. 242076), 110-120 В, NBR (арт. 222823), 24-28 В, NBR (арт. 222825).
Устройство и особенности
Двойной электромагнитный клапан Dungs DMV-D 520/11 включает два одноступенчатых запорных клапана, замкнутых в обесточенный контур. Закрытие и открытие клапанов происходит в течение менее 1 секунды. Двойное седло увеличивает пропускную способность устройства.
Для очистки входящего потока от загрязнений на входе клапана смонтирована металлическая сетчатая вставка с ячейками размером 1 мм. Максимально защитить клапан и последующие элементы газовой системы от сбоев и преждевременных поломок позволяет установка отдельного газового фильтра в линии подачи.
Материал, использованный при изготовлении клапана – алюминий и сталь. Корпус не содержит цветных металлов. Уплотнитель выполнен из NBR или витона. Оболочка имеет хорошую изоляцию от брызг и пыли – класс электрической защиты отвечает стандарту IP 54.
Предусмотрен регулируемый дроссель расхода газа. С его помощью можно настроить главный поток. Корректировка осуществляется на входном клапане. Предусмотрена индикация закрытого положения. По дополнительной заявке доступна установка концевого контакта (на оси клапана V1 и V2).
На корпусе предусмотрены отверстия для монтажа других устройств. Сбросной фланец дает возможность присоединения газопровода безопасности или запальной линии горелки к межклапанному пространству.
Для электроподключения используется кабельная розетка. Монтаж изделия осуществляется на горизонтальный или вертикальный газопровод. Благодаря резьбовому соединению установка не требует временных затрат и специальных приспособлений.
Преимущества:
- автоматическое управление подачей газа;
- быстрое закрытие и открытие;
- регулировка основного расхода;
- металлический фильтр для отсеивания грубых примесей;
- небольшое энергопотребление;
- увеличенная пропускная способность;
- возможность подключения различных устройств;
- герметичная вешняя оболочка (степень защиты электродеталей IP 54);
- размещение в любом пространственном положении.
Двойной электромагнитный клапан Dungs DMV-D 520/11 можно купить по приемлемой цене на нашем сайте, оставив заявку в режиме онлайн. Все изделия фирмы Dungs сертифицированы, поставляются с длительной гарантией завода и разрешительной документацией. Ознакомиться с подробными характеристиками можно в инструкции производителя (см. прикрепленный файл).
