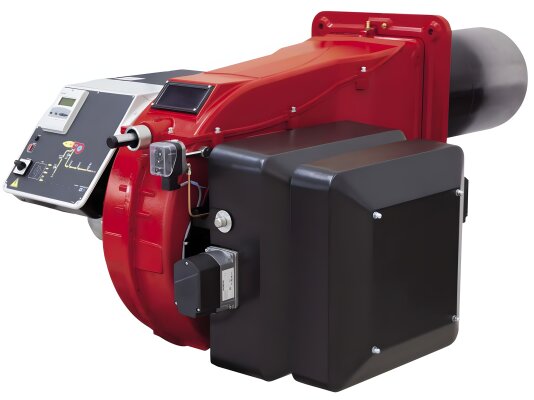

Газовая горелка CIB Unigas H630A M-PR.SR.A.8.50.EA

Газовая горелка CIB Unigas H630A M-PR.SR.RU.A.8.50.EA вырабатывает до 6300 кВт тепловой мощности, позволяя решать широкий спектр задач промышленного теплоснабжения. Поставляется в комплекте с газовой рампой с контролем герметичности. Работа полностью автоматизирована, что обеспечивает высокую эффективность, комфортную эксплуатацию и безопасное сжигание газа.

Комплектация и особенности горелки

• Наддувная горелка оснащена высокопроизводительным вентилятором, который нагнетает достаточный и стабильный поток воздуха в топку. Воздушный поток легко преодолевает аэродинамическое сопротивление камеры сгорания, что расширяет возможности применения горелки. Достаточность воздуха для горения контролируется датчиком-реле.
• Горелка оснащена эффективной головой сгорания стандартной длины. Её положение регулируется для адаптации горелки под конструктивные особенности котла.
• Воздух и газ поступают на горение по отдельным каналам. Управление воздушной заслонкой и дроссельным газовым клапаном осуществляется с помощью сервоприводов.
• Работой газовой горелки управляет топочный автомат. Микропроцессорное устройство контролирует все стадии розжига, горения, обеспечивает надежное взаимодействие подключенных устройств. Инициирует блокировку системы при неполадках и скачках напряжения.
• Горелка работает в прерывистом режиме (при использовании блока автоматики LMV2x). Через каждые 24 часа менеджер горения перегружает горелку для проверки компонентов системы безопасности. LMV3x предусматривает непрерывную работу.
• Электрощит с эргономичной панелью управления позволяет оператору контролировать каждую фазу работы.
• Реле давления газа отслеживает давление рабочей среды и подает сигнал топочной автоматике о недопустимом отклонении для блокировки системы.
• Горелка входит в линейку устройств с электронным управлением, одним видом топлива (газ), без инвертора.

Регулирование мощности

Газовая горелка работает в 2-ступенчатом прогрессивном режиме. Переход между малым и большим горением происходит плавно. Рабочий диапазон: 700-6300 кВт. После запуска горелка работает на 1-й ступени, через несколько секунд активируется двухступенчатый режим и горелка, управляемая внешним термостатом, увеличивает или уменьшает мощность.

Комплектация

В комплект поставки входит:

• газовая горелка с воздухозаборным коробом из АВС-пластика;
• газовая рампа с двумя отсечными электромагнитными клапанами, реле контроля максимального давления и блоком контроля герметичности (диаметр присоединения DN 100);
• стандартная пламенная голова.

Рабочее помещение

Газовая горелка рассчитана на эксплуатацию при температурах окружающей среды -10...+50 °C, влажности не более 80%. Помещение должно вентилироваться для исключения застоя и недостатка воздуха. В котельной не допускаются скопления пыли, повышенная влажность, размещение взрывоопасных предметов и веществ.

Преимущества:

• эффективное горение, низкие выбросы NОx;
• регулирование мощности в широком диапазоне;
• уверенный наддув под стабильным, достаточным давлением;
• устойчивое горение пламени в камерах сгорания любого типа;
• легкая адаптация под конструкцию конкретного котла;
• продуманный эргономичный дизайн для удобства настройки, эксплуатации и техобслуживания.

Область применения

Газовая горелка CIB Unigas используется в промышленных отопительных, водогрейных котлах, печах, паро-, теплогенераторах мощностью до 5040 кВт. Совместима с котлами большинства производителей.
