Описание
Мощная промышленная горелка с прогрессивным регулированием мощности и стандартной огневой головой. Предназначена для сжигания природного газа. Встроенный вентилятор поддерживает подачу воздуха под стабильным и достаточным давлением, обеспечивая ровное горение без пульсаций. Горелка автоматизирована, что способствует эффективной и безопасной эксплуатации.
Основные параметры:
- сжигание природного газа;
- 2-ступенчатое прогрессивное регулирование мощности в диапазоне 165-2580 кВт;
- пыле-, влагозащита электрических компонентов: IP40;
- температура окружающей среды: -10...+50 °C, влажность не более 80%.
Применение

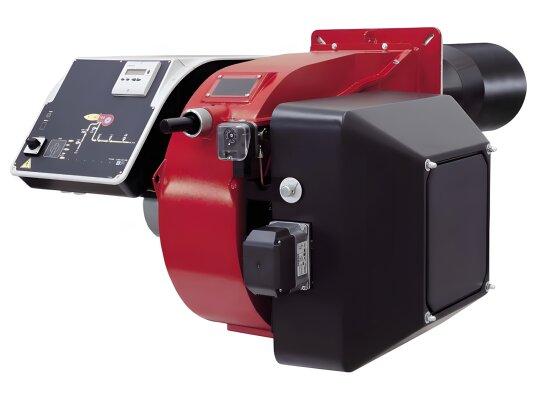

Газовая горелка CIB Unigas G258A M.PR.S.RU.A.1.50 совместима с котлами разных типов и конструкции. Применяется для комплектации отопительных, водогрейных установок, печей, паро-, теплогенераторов мощностью до 2064 кВт.
Комплектация и особенности горелки
- Газовая горелка поставляется со стандартной головой сгорания длиной 460 мм. Положение головки горения может регулироваться, что позволяет точно установить горелку в котлах разных конструкций для достижения эффективного и безопасного сжигания газа. По объему эмиссии NОx горелка соответствует 2 классу экологичности (< 120 мг/кВтч).
- В алюминиевый корпус встроен высокопроизводительный вентилятор центробежного типа для подачи воздуха на горение. За счет эффективного наддува горелка подходит для котлов с противодавлением в камере сгорания 0-12 мбар. Достаточность воздуха для горения контролирует реле.
- Воздушная заслонка и газовый дроссельный клапан приводятся в действие электрическими серводвигателями. Воздух и газ направляются по раздельным каналам внутри головы сгорания, затем перемешиваются в топке. Искра зажигания выдается электродами и высокопроизводительным запальным трансформатором.
- Работой газовой горелки управляет топочный автомат. Блок автоматики контролирует розжиг, горение, инициирует блокировку при обнаружении сбоев.
- Горелка работает с прерывистым циклом. Каждые 24 часа автоматика перезапускает горелку для активации функции самодиагностики системы.
- Электрический блок с эргономичной панелью управления позволяет пользователю контролировать каждую стадию работы, упрощает настройку и обслуживание.
- Реле давления газа отслеживает давление газообразной среды перед группой клапанов и сигнализирует менеджеру горения о недопустимом отклонении для блокировки системы.
- В комплектацию модели входит газовая рампа с 2 электромагнитными газовыми клапанами и блоком контроля герметичности. Параметры подключения: DN 50.
Регулирование мощности
Газовая горелка работает в 2-ступенчатом прогрессивном режиме. Переход между малым и большим горением происходит плавно. После включения горелка несколько секунд работает на 1-й ступени, затем активируется 2-ступенчатый режим и горелка, под управлением внешнего термостата, увеличивает или уменьшает мощность. При наличии внешнего PID-регулятора доступен модуляционный режим регулирования.
Преимущества:
- эффективное горение с низкими выбросами Nox;
- широкий диапазон регулирования тепловой мощности;
- совместимость с котлами разных конструкций;
- высокопроизводительный вентилятор для устойчивого горения;
- комплектация газовой рампой с устройством контроля герметичности;
- продуманный дизайн, быстрый доступ к голове для осмотра и очистки.
Рабочее помещение
Газовая горелка эксплуатируется в закрытом вентилируемом помещении. В котельной не допускаются скопления пыли, повышенная влажность, размещение легковоспламеняющихся предметов и веществ. Необходимо исключить работу горелки при дефиците воздуха во избежание образования взрывоопасных соединений.
