Описание
Промышленная горелка для оснащения газовых котлов средней мощности. Работает в прогрессивном режиме под управлением внешнего термостата. В комплект поставки входит длинная огневая голова, пластиковый воздухозаборник и газовая рампа. Интегрированная система наддува поддерживает стабильное горение при любой нагрузке, а регулируемая голова сгорания позволяет использовать горелку для котлов разного типа и конструкции.
Устройство и особенности горелки

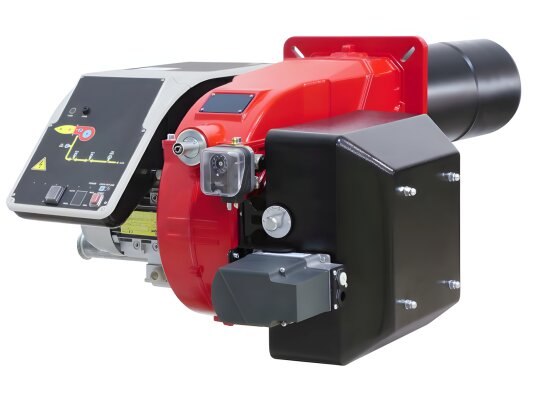

- Газовая горелка CIB Unigas C85A M-.PR.LR.RU.A.0.65 работает в автоматизированном режиме. Функции управления и контроля выполняет топочный автомат. Рабочий цикл прерывистый. Микропроцессорный блок через каждые 24 часа перезапускает горелку для самодиагностики неполадок, активации функции проверки работоспособности устройств, отвечающих за безопасность.
- Электронные и электрические элементы защищены от воздействия пыли/ влаги по стандарту IP40.
- Горелка оборудована производительным вентилятором, нагнетающим воздух в топку. Система наддува обеспечивает оптимальные условия для смесеобразования, быстрого зажигания, устойчивого горения пламени в любых топках.
- Длинная пламенная голова 410 мм, входящая в комплектацию, может регулироваться по глубине установки для точного размещения горелки в котлах разных конструкций. При необходимости, используется распорная деталь для позиционирования горелки в теплогенераторе, безопасной и эффективной работы.
- В комплект поставки входит газовая рампа с двумя электромагнитными клапанами. Параметры присоединения газа: DN 65. Допустимое входное давление: 360/ 500 мбар (при использовании клапанов Dungs MBDLE/ Siemens VGD).
- Регулировка мощности горелки достигается изменением положения огневой головы. В ходе настройки задается геометрия пламени, определяется количество вырабатываемой тепловой энергии. Газ и воздух поступают в топку по своим каналам и смешиваются в камере сгорания.
- Электрический сервопривод действует пропорционально на заслонку воздушного канала и дроссельный газовый клапан. Предусмотрен один кулачок с варьируемым профилем для настройки объема выбросов вредных веществ и эффективности горения.
Применение
Газовая горелка предназначена для сжигания природного газа. Используется в промышленных водогрейных, отопительных котлах, печах, паро-, теплогенераторах мощностью до 680 кВт. Испытана в камерах сгорания, отвечающих стандарту EN676. Для оснащения котлов с топками меньшего размера необходимо получить согласие производителя. Горелка подходит для котлов разного типа: чугунных, 3-ходовых, с реверсивной топкой.
Преимущества:
- прогрессивное регулирование мощности;
- регулируемая головка горения, легкая адаптация под конструкцию котла;
- принудительная подача воздуха, стабильное горение в топках разного типа;
- продуманная эргономика, удобство монтажа, настройки и эксплуатации.
Рабочее помещение
Газовая горелка CIB Unigas устанавливается в незапыленных, сухих помещениях с достаточной вентиляцией для безопасного горения, исключения дефицита воздуха. Вблизи с горелкой недопустимо размещение агрессивных сред, взрывоопасных предметов и веществ, лаков. Рабочие температуры: -10...+50 °C.
