Описание
Электронномодулируемая промышленная горелка для сжигания природного газа. Плавно изменяет мощность во всем диапазоне с учетом потребностей в тепле, позволяя экономить ресурсы. Комплектация включает газовую рампу и стандартное сопло.
Основные параметры:
- электронная модуляция мощности в диапазоне 230-850 кВт;
- входное давление газа: до 360/ 500 мбар (клапаны Dungs MBDLE/ Siemens VGD);
- защита электрических компонентов от пыли и влаги по стандарту IP40;
- звуковая мощность: 80 дБ (измерения проведены на расстоянии 1 метр);
- диапазон эксплуатационных температур: -10...+50 °C.
Применение

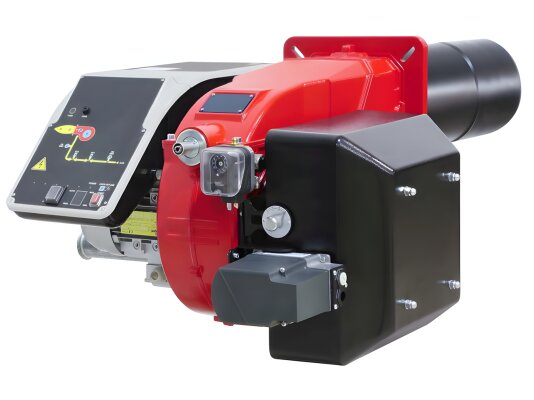

Газовая горелка CIB Unigas C85A M-.MD.SR.RU.A.0.65 служит для оснащения котлов разного типа (чугунные, трехходовые, с реверсивной топкой) мощностью до 680 кВт. Встраивается в отопительное, водогрейное оборудование, печи, паро-, теплогенераторы.
Комплектация и особенности
Горелка оснащена системой принудительного наддува воздуха, что способствует эффективному смесеобразованию, быстрому зажиганию, устойчивому горению пламени в топках всех типов. Поставляется с пластиковым воздухозаборником (АБС-пластик).
Стандартная голова сгорания 320 мм регулируется для достижения оптимального расположения горелки в теплогенераторах разных конструкций. При необходимости, может использоваться распорная деталь, позволяющая точно позиционировать горелку в котле.
Подача газа и воздуха на горение осуществляется по отдельным каналам. Смешивание компонентов происходит в зоне образования пламени (камере сгорания). Реле давления газа и реле давления воздуха контролируют соответствие фактических значений допустимым параметрам. При отклонении от заданного уровня топочный автомат немедленно блокирует работу горелки.
Электрический сервопривод действует пропорционально на заслонку воздуха и дроссельный газовый клапан. Оптимизация параметров горения осуществляется с помощью одного кулачка с варьируемым профилем.
В комплекте с горелкой поставляется компактная газовая рампа с двумя э/м газовыми клапанами. Диаметр присоединения газа: DN 65.
Полная автоматизация функций
Газовая горелка работает в автоматическом режиме. Всеми функциями и процессами управляет топочный автомат со встроенным микропроцессором. Менеджер горения контролирует работу системы сжигания, инициирует блокировку при регистрации сбоев. Для самодиагностики компонентов безопасности через каждые 24 часа горелка перезапускается.
Для быстрой и комфортной настройки рабочих параметров, отслеживания стадий горения горелка оснащена эргономичной панелью управления. Для выбора режима работы модуляционной горелки на панели размещен переключатель CMF (1- большое горение, 2- малое горение, 3 – автоматическое управление).
Преимущества:
- плавная электронная модуляция мощности в широком диапазоне;
- экономичное потребление ресурсов;
- принудительный наддув, совместимость с камерами сгорания разных типов;
- регулировка огневой головы, адаптация горелки под конструкцию котла;
- эргономичный корпус с панелью управления для задания параметров и контроля;
- комплект поставки с газовой рампой и головой сгорания.
Купить горелки CIB Unigas для сжигания метана, пропана, биогаза можно на сайте, со склада и под заказ. В серии доступны различные модификации, отличающиеся типом регулирования, оснащенностью, параметрами подключения газа.
