Описание
Газовая промышленная горелка для чистого и эффективного сжигания природного газа. Работает в 2-ступенчатом режиме (малое/ большое пламя). Оснащена стандартной головой сгорания, пластиковым воздухозаборным коробом и газовой рампой. Благодаря встроенной системе принудительного наддува и регулируемой огневой голове легко адаптируется под конструкцию котла, стабильно работает во всем диапазоне мощности.
Основные параметры:
- рабочая среда: природный газ;
- 2 ступени регулирования мощности в диапазоне 230-850 кВт;
- максимальное входное давление газа: 360/ 500 мбар (клапаны Dungs MBDLE/ Siemens VGD);
- пыле-, влагозащита электрического оборудования: класс IP40;
- уровень шума: 80 дБ (измерения проведены на расстоянии 1 метр);
- условия эксплуатации: температура внешней среды -10...+50 °C.
Применение
Газовая горелка CIB Unigas применяется для оснащения котлов отопления, подогрева воды, печей, паро-, теплогенераторов мощностью до 680 кВт. Совместима с котлами разного типа (чугунными, 3-ходовыми, с реверсивной топкой).
Конструкция и особенности горелки

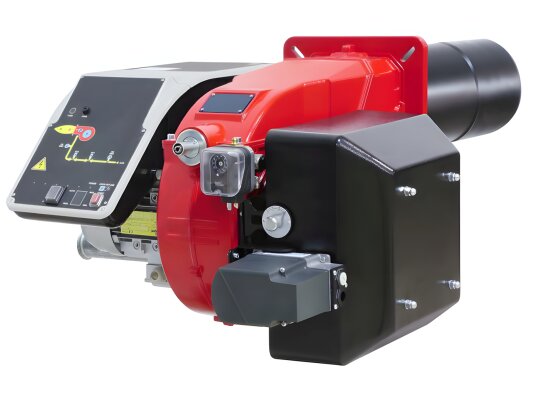

- Газовая горелка CIB Unigas C85A M-.AB.SR.RU.A.0.50 оснащена эргономичным корпусом со встроенным вентилятором, панелью управления. Работает в автоматизированном режиме. Электрическое оборудование вынесено в отдельный блок.
- Топочный автомат управляет всеми функциями и процессами, обеспечивает взаимодействие систем и подключенных устройств. При регистрации неполадок инициирует блокировку. Для активации функции самопроверки работоспособности компонентов безопасности не реже одного раза в 24 часа горелка перезагружается.
- Интегрированная система наддува отвечает за подачу необходимого объема воздуха в топку. За счет этого улучшается смесеобразование, поддерживается стабильное горение пламени в камерах сгорания с низким и высоким противодавлением.
- Стандартная огневая голова 320 мм регулируется по глубине установки для оптимизации положения в котле. При необходимости может дополнительно использоваться распорная деталь для точного позиционирования горелки в теплогенераторе.
- Комплектация включает газовую рампу с двумя электромагнитными клапанами. Крепление к горелке осуществляется на резьбовое соединение Rp 2".
- После запуска горелка работает на первой ступени (малое горение), по истечении 8 секунд активируется двухступенчатый режим и горелка автоматически переключается в режим большого пламени или остаётся на 1-ой ступени, с учетом запроса отопительной системы.
- Газ и воздух поступают по отдельным каналам и смешиваются в зоне образования пламени (камере сгорания). Для контроля достаточности газа и воздуха горелка оснащена датчиками-реле давления.
Эксплуатационные условия
Газовые горелки CIB Unigas размещаются в помещениях с достаточной вентиляцией во избежание работы с дефицитом воздуха и риска образования взрывоопасных, токсичных смесей. В котельной не допускаются скопления пыли, высокая влажность (более 80%), хранение легковоспламеняемых предметов и веществ, лаков.
Преимущества:
- чистое, эффективное сжигание газа;
- широкий диапазон регулирования;
- устойчивое пламя во всех типах камер сгорания (с низким/ высоким сопротивлением);
- совместимость с котлами разных конструкций;
- компактный дизайн, продуманная эргономика для удобства настройки и эксплуатации.
У нас можно купить газовые горелки для котлов большинства производителей. При выборе модели необходимо учитывать топочную мощность котла, аэродинамическое сопротивление в камере сгорания, максимальное давление газа в магистрали подачи.
