Описание
Газовая горелка для чистого и эффективного сжигания природного газа. Работает в прогрессивном 2-ступенчатом режиме под управлением внешнего термостата. Оснащена устройством контроля герметичности клапанов для повышения уровня безопасности. Благодаря регулируемой головке сгорания и встроенному мощному вентилятору легко адаптируется под конструкцию любого котла, поддерживает стабильное горение во всем диапазоне мощности.
Основные параметры:
- рабочая среда: природный газ;
- 2-ступенчатое прогрессивное регулирование мощности в диапазоне 300-1200 кВт;
- максимальное давление газа: 360/ 500 мбар (клапаны Dungs MBDLE/ Siemens VGD);
- пыле-, влагозащита электрических контактов и оборудования: класс IP40;
- уровень шума: 80 дБ (замеры выполнены на расстоянии 1 м);
- эксплуатация при температурах внешней среды -10...+50 °C.
Применение

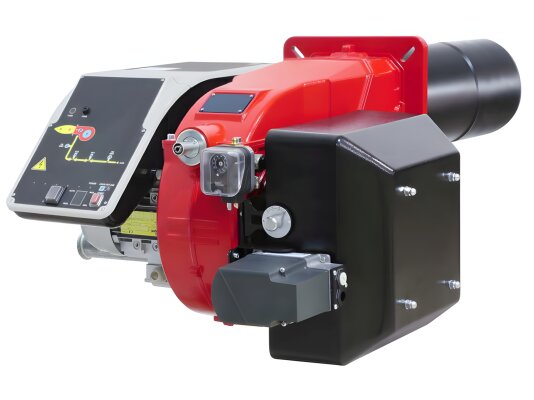

Газовая горелка CIB Unigas C120A M-.PR.SR.RU.A.1.50.EA служит для оснащения промышленных котлов отопления, нагрева горячей воды, печей, паро-, теплогенераторов мощностью до 960 кВт. Конструкция позволяет устанавливать горелку в котлы разного типа (чугунные, 3-ходовые, с реверсивной топкой).
Устройство и особенности горелки
- Горелка собрана в эргономичном корпусе с удобной панелью управления и встроенным вентилятором. Работа полностью автоматизирована.
- Менеджер горения управляет всеми функциями горелки, обеспечивает слаженную работу систем и подключенных устройств. При обнаружении сбоев и угроз блокирует подачу газа. Режим работы: прерывистый. Функция диагностики работоспособности компонентов безопасности активируется при перезапуске, который выполняется не реже одного раза в 24 часа.
- Встроенная система наддува с мощным вентилятором (электродвигатель 1500 Вт) нагнетает необходимый объем воздуха на горение. За счет принудительной вентиляции поддерживается стабильное горение пламени в топках любого типа, с низким и высоким сопротивлением. Горелка оснащена пластиковым воздухозаборным коробом.
- Стандартная 380 мм огневая голова регулируется по глубине установки, за счет чего достигается максимальная совместимость с котлом. При необходимости может дополнительно использоваться распорная деталь.
- Газ и воздух подаются по отдельным каналам и пересекаются в зоне образования пламени, где происходит их смешивание и сжигание полученной смеси. Для контроля достаточности газа и воздуха горелка комплектуется реле давления.
- Электрический сервопривод перемещает воздушную заслонку и газовый дроссельный клапан. Кулачок с варьируемым профилем позволяет отрегулировать параметры отходящих газов и эффективность сгорания газа.
- После запуска газовая горелка работает на первой ступени. По истечении нескольких секунд активируется двухступенчатый режим и горелка, управляемая внешним термостатом, увеличивает или уменьшает мощность.
- В комплект поставки входит газовая рампа с двумя отсечными клапанами, блоком контроля герметичности. Монтаж рампы осуществляется на резьбовое соединение Rp 2".
Рабочие условия
Газовые горелки CIB Unigas подходят для размещения в вентилируемых котельных. Все вентиляционные отверстия, решетки должны быть свободны для поступления воздуха во избежание работы с риском образования взрывоопасных, токсичных смесей. В помещении не допускается большое количество пыли, высокая влажность (более 80%), хранение легковоспламеняемых предметов, агрессивных веществ, лаков.
Преимущества:
- безопасная эксплуатация, оснащение блоком контроля герметичности клапанов;
- широкий диапазон регулирования мощности;
- чистое, эффективное сжигание газа;
- устойчивое горение в камерах сгорания разного типа;
- совместимость с котлами и теплогенераторами разных конструкций;
- компактный дизайн, продуманная эргономика.
У нас можно купить газовые горелки для котлов широкой линейки производителей. При выборе модели следует учесть топочную мощность котла, противодавление в камере сгорания, максимальное давление газа в подающей магистрали.
