Описание

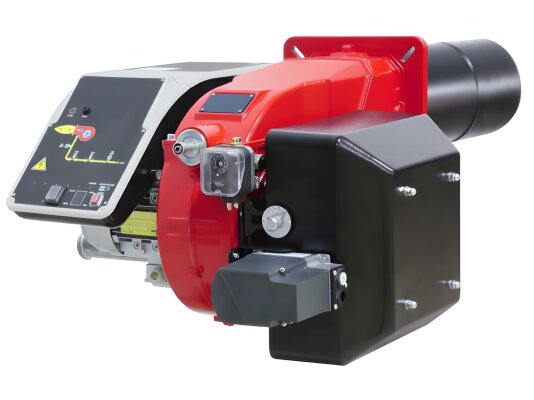

Газовая горелка CIB Unigas C120A M-.PR.LR.RU.A.1.50.EA с прогрессивным регулированием мощности и длинной огневой головой. Полностью автоматизирована, что делает её эффективной и безопасной в эксплуатации.
Основные параметры:
- рабочая среда: природный газ;
- 2-ступенчатое прогрессивное регулирование мощности под управлением внешнего термостата;
- диапазон регулирования: 300-1200 кВт;
- давление газа в магистрали подачи: до 360/ 500 мбар (клапаны Dungs MBDLE/ Siemens VGD);
- уровень пыле-, влагозащиты электрического оборудования: IP40;
- звуковое давление: 80 дБ (измерено на расстоянии 1 метра);
- эксплуатация в условиях температур окружающей среды -10...+50 °C.
Применение
Газовая горелка CIB Unigas подходит для оснащения котлов с реверсивной топкой, чугунных, трехходовых котлов в системах подогрева горячей воды, отопления, печах, технологических установках мощностью до 960 кВт. Испытана в камерах сгорания, соответствующих требованиям EN676.
Автоматизация функций и безопасность
Газовая горелка полностью автоматизирована. Работает под управлением менеджера горения со встроенным микропроцессором. Блок управления и безопасности контролирует работу подключенных устройств, обеспечивает взаимодействие систем и компонентов, инициирует блокировку при рисках утечек газа и неисправностях.
Горелка функционирует в прерывистом режиме. Каждые 24 часа автоматика перегружает горелку для активации функции диагностики важных элементов системы безопасности.
Реле давления газа отслеживает входящее давление рабочей среды и сигнализирует блоку автоматики о недопустимых отклонениях.
Для контроля достаточности воздуха на горение горелка оснащена датчиком-реле давления. Менеджер горения блокирует работу горелки при несоответствии давления заданному значению.
Предусмотрена проверка герметичности отсечных клапанов, активируемая при запуске горелки, для безопасного функционирования системы сжигания.
Настройка и визуальный контроль
Для удобства настройки газовой горелки и отслеживания этапов горения предусмотрена эргономичная панель с индикаторами, кнопкой перезагрузки, переключателями и другими устройствами управления.
Принудительная вентиляция
В корпус интегрирован мощный вентилятор, нагнетающий необходимый объем воздуха на горение. Благодаря принудительной подаче воздуха достигается однородный состав газовоздушной смеси, поддерживается устойчивое горение пламени в камерах сгорания разных типов.
Установка и настройка
Пламенная голова регулируется по глубине вылета, позволяя точно разместить горелку в котлах разных конструкций.
Электрический сервопривод действует пропорционально на воздушную заслонку и дроссельный газовый клапан. Один кулачок с варьируемым профилем используется для оптимизации отходящих газов и достижения высокой эффективности горения.
Комплектация
В комплектацию входит газовая горелка, газовая рампа с двумя э/м клапанами и блоком контроля герметичности, пластиковый воздухозаборник.
Горелки CIB Unigas C120A
В серии представлены газовые горелки для работы с метаном, пропаном, биогазом, с прогрессивным, 2-ступенчатым, модулирующим регулированием мощности, разными вариантами газовой рампы, пластиковым и алюминиевым воздухозаборником, длинной и стандартной огневой головой. Узнать больше о характеристиках оборудования можно у наших специалистов.
