Описание

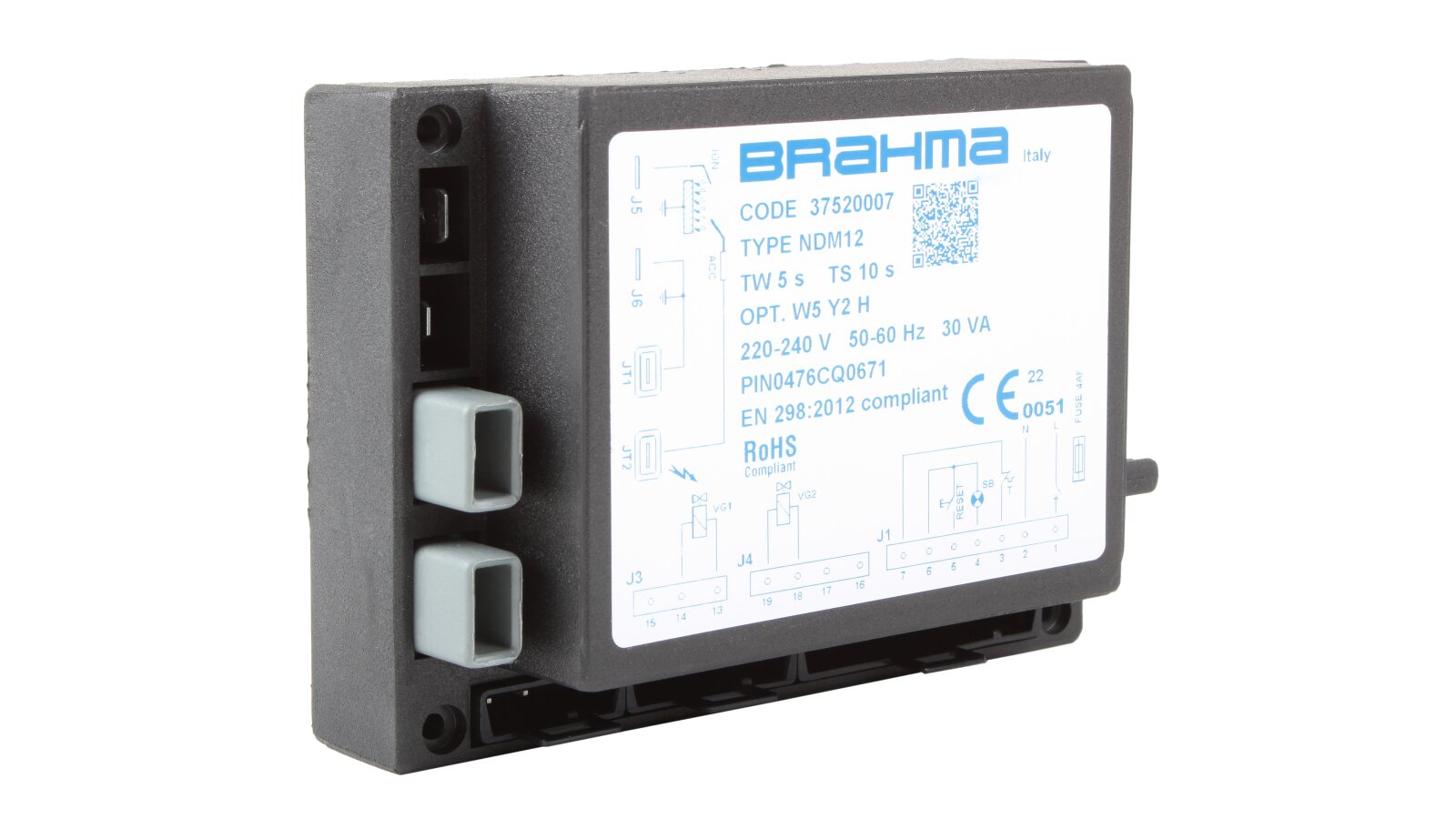

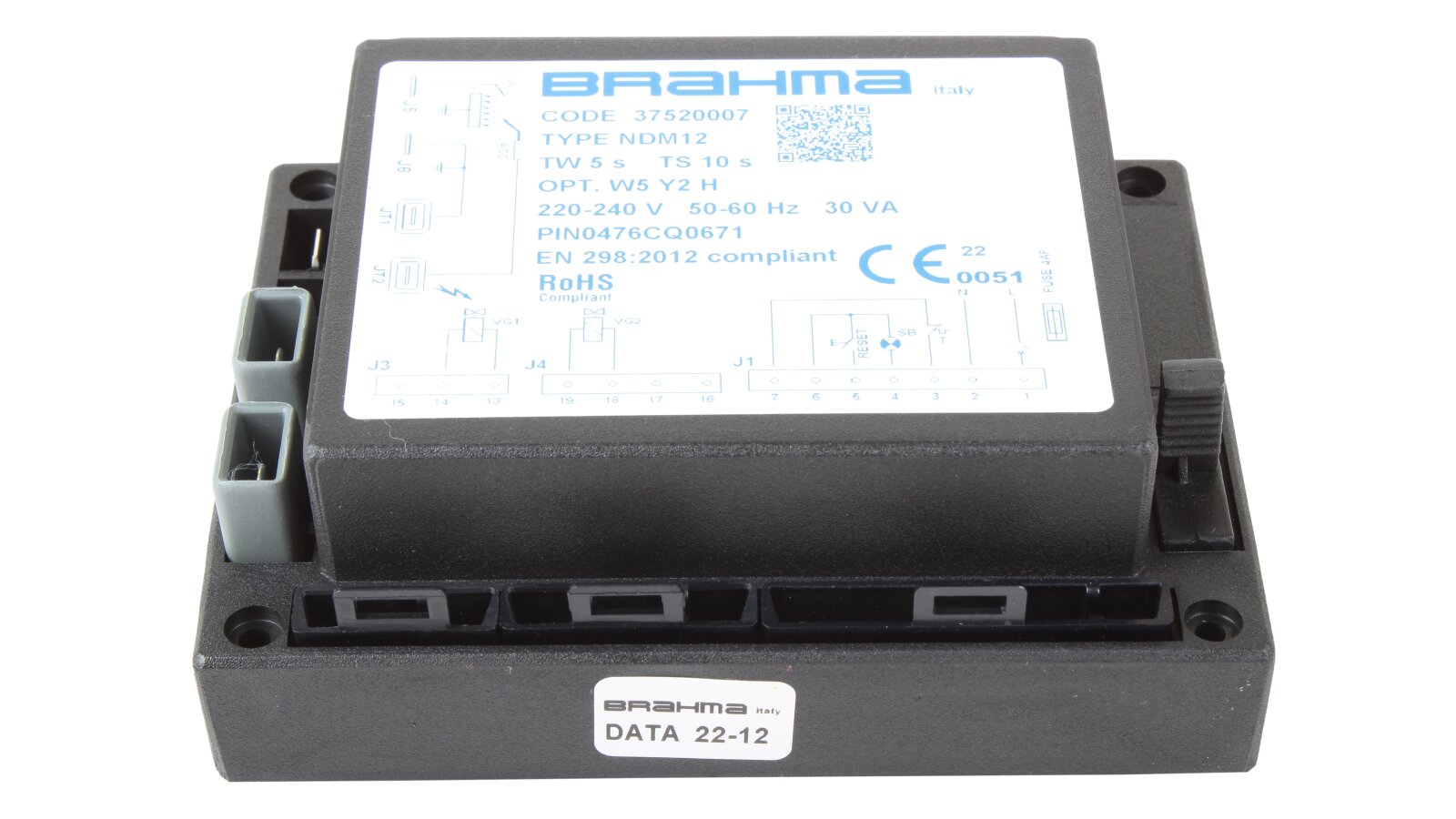

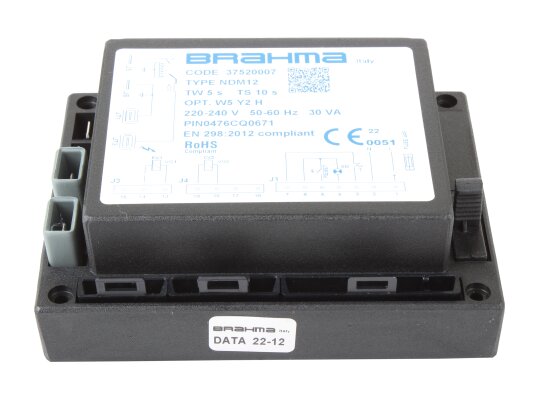

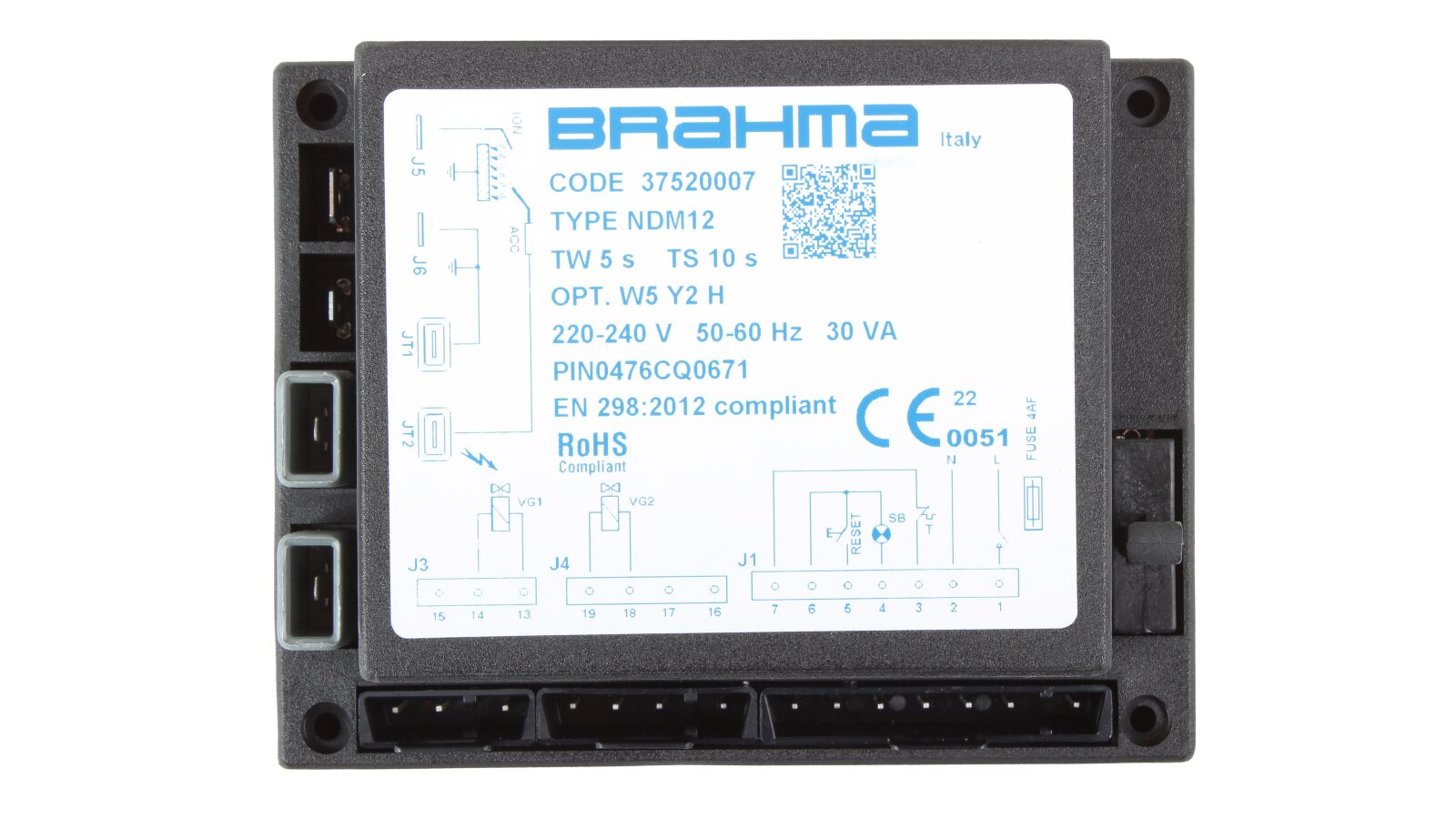

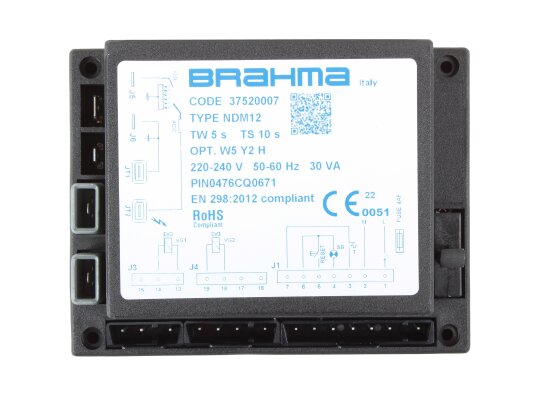

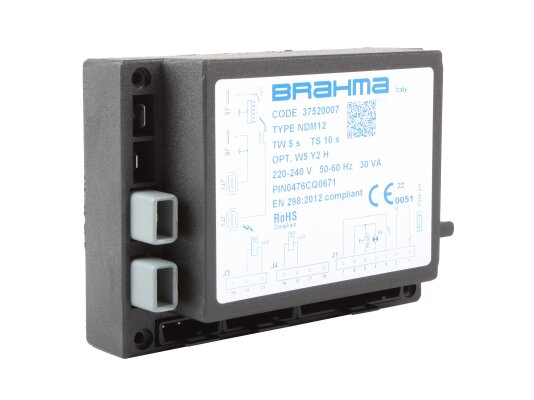

Менеджер горения Brahma NDM12 37520007 разработан на базе микропроцессорной технологии для эффективного управления атмосферными газовыми или жидкотопливными горелками в условиях непостоянной работы. В состав автоматики включен трансформатор зажигания и EMC-фильтр для подавления электромагнитных помех.
Подробнее о Brahma NDM12
Топочный автомат Brahma NDM отвечает за безопасность розжига, контроль и управление всеми стадиями горения. В зависимости от типа горелки для отслеживания пламени используется электрод ионизации или фотодатчик FD. При отсутствии пламени по истечении отведенного времени перед розжигом или исчезновении в процессе работы менеджер горения незамедлительно переходит в режим блокировки, прекращая подачу топлива на горение. Для выхода из состояния защитного отключения используется кнопка ручного перезапуска.

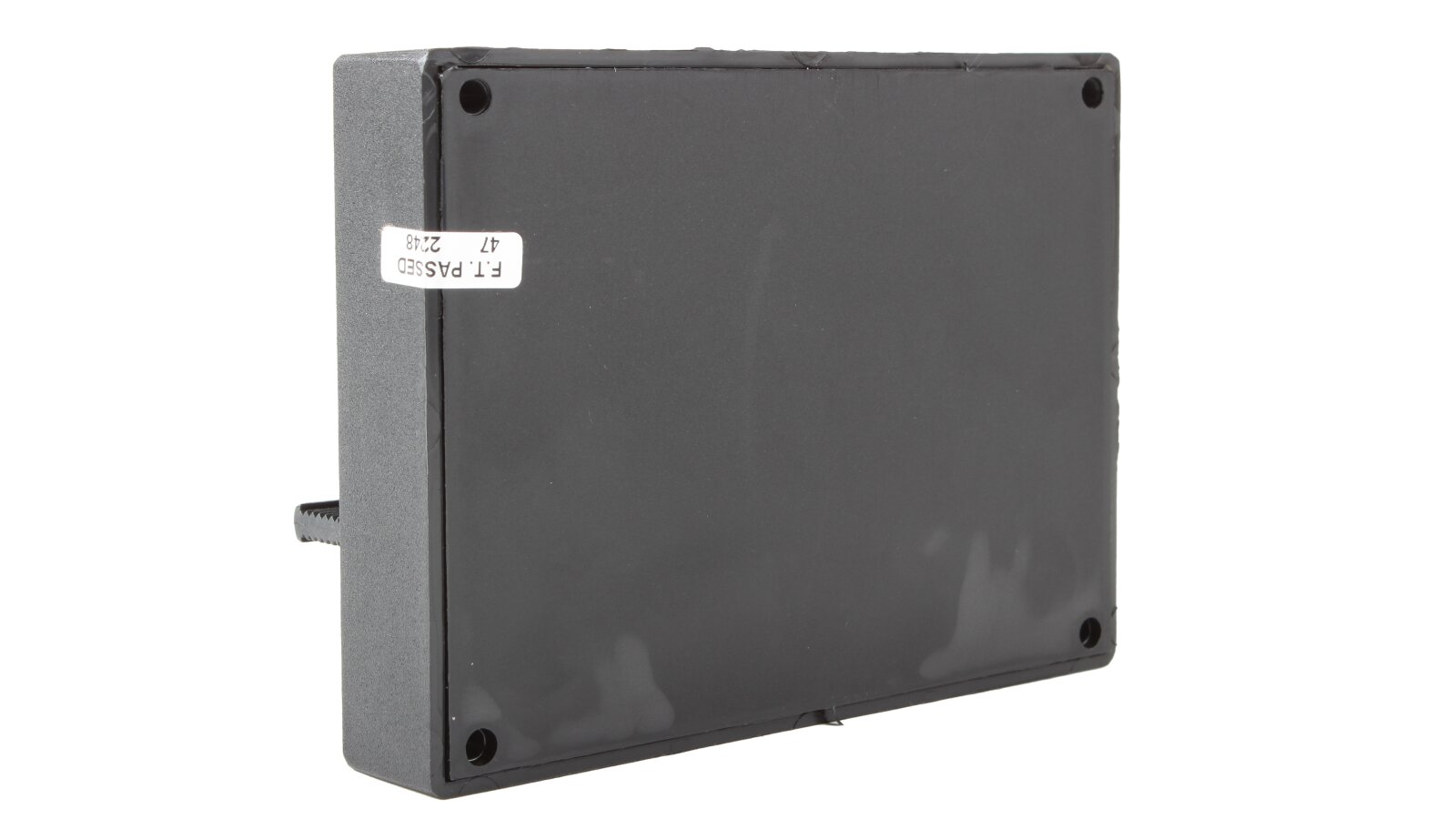

Микроконтроллер и электрические компоненты защищены корпусом из противоударного, термостойкого пластика. Пыле-, влагозащита устройства не предусмотрена. Безопасность достигается при монтаже автомата.
Основные параметры и особенности:
- питание от сети 220-240 В, 50/60 Гц;
- прерывистый цикл, управляемый перезапуск каждые 24 часа для самопроверки;
- предохранительное время: 10 сек.;
- встроенный трансформатор и EMC-фильтр для подавления помех;
- небольшие размеры печатной платы для минимизации габаритов устройства;
- защита от пониженного напряжения, отключение при параметрах в сети менее 175В;
- контроль пламени ионизационным электродом или с помощью датчика FD;
- индикация текущих состояний и неисправностей;
- варистор для защиты от пиковых напряжений в сети;
- снятие блокировки вручную с помощью кнопки на корпусе;
- мгновенное реагирование на потерю/ отсутствие пламени (< 1 сек.);
- диапазон эксплуатационных температур: -20...+70 °C;
- пыле/ влагозащита по стандарту IP 00 (реализуется при установке, от IP 20 и выше);
- малогабаритная конструкция, простота монтажа и подключения;
- размещение в любом положении.
Применение
Топочные автоматы Brahma NDM применяются в атмосферных горелках котлов отопления, паровых котлов, генераторов горячего воздуха, водонагревателей, печей, ИФ-обогревателей и другого промышленного оборудования.
