Описание

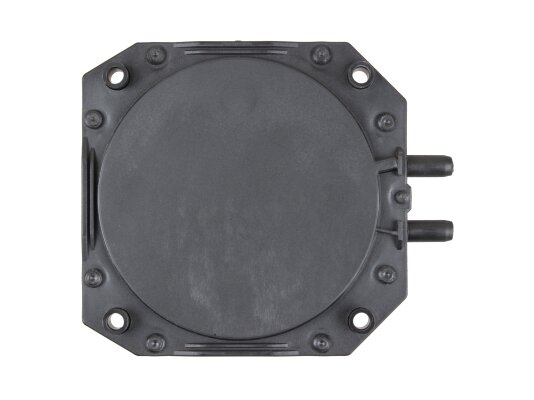

Реле давления Baltur DL 4E-1 30Z, арт: 0005040093 служит для контроля нагнетательного /дифференциального давления воздуха, дымовых и других нейтральных газов. Реагирует на предельно низкие перепады давлений. Не рассчитано на контакт с горючими газами. Используется в системах автоматики котлов и топочных установок. Точка переключения настраивается в диапазоне от 0,5 до 4 мбар.
Подробнее о датчике-реле давления Baltur DL 4E-1 30Z
Мембранный датчик, термообработанный с учетом норм LSR-Membransystem, сертифицирован и испытан в EC, соответствует стандарту DIN EN 1854. При изготовлении прибора использованы материалы с низкой газопроницаемостью.
Компактный корпус с крышкой выполнен из армированной стекловолокном пластмассы PBT. Рабочая мембрана, чувствительная к изменениям давления, изготовлена из долговечного бутадиен-нитрильного каучука. Контакты защищены от пыли/ влаги по стандарту IP44. Для электроподключения реле используется AMP штекер. Прибор оснащен плоскими штекерами, соединительной трубкой, регулировочным винтом.
Установка и условия эксплуатации
Монтаж осуществляется на вертикальную (рекомендуется) или горизонтальную поверхность. Допустима установка внешней стороной вниз. В вертикальном положении датчик срабатывает четко в соответствии с заданными параметрами давления. В других случаях переключение реле будет происходить при давлении выше или ниже установленного значения. Предусмотрены различные способы крепления реле на рабочую поверхность.
Реле стабильно работает при температурах окружающей и рабочей среды от -20 до +80 °C. Недопустимо образование конденсата и обледенение прибора, т к. это приведет к его некорректной работе или поломке.
Достоинства:
- стабильное, точное переключение;
- плавная настройка параметров;
- газонепроницаемый корпус;
- износостойкая чувствительная мембрана;
- широкий диапазон температур эксплуатации;
- простой монтаж в систему;
- уровень электрозащиты контактов от пыли/ влаги IP44.
Применение
Реле давления воздуха и нейтральных газов служит для контроля давления вентиляторов на отопительном и другом теплогенерирующем оборудовании, в системах дымоудаления. Замыкает, размыкает или переключает контакты при достижении заданных параметров срабатывания. По запросу покупателя реле DL..E может поставляться только с одним замыкающим контактом, к примеру, для стационарного подключения к системе управления котла.
